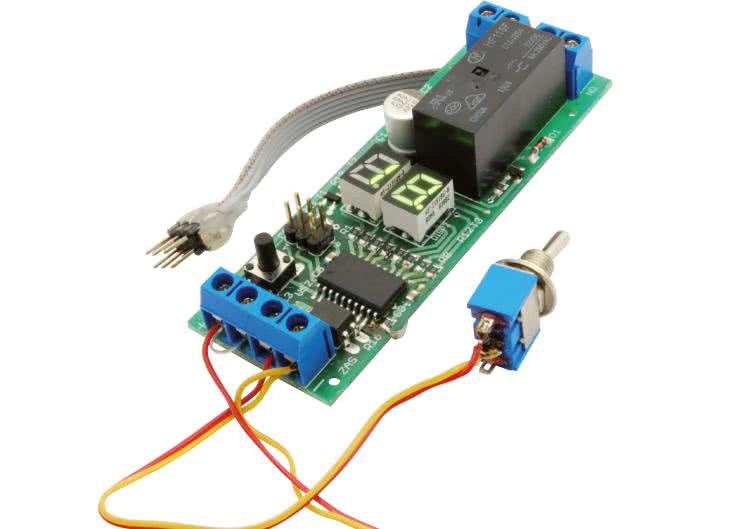

Przekaźnik czasowy

01 sierpnia 2009

Układ jest przekaźnikowym, czasowym modułem wykonawczym wyposażonym w kilka praktycznych funkcji: cztery tryby pracy, zakres nastawy czasu 1…99 s, wyjścia NO i NC, wejście sterujące z separacją galwaniczną, wyświetlacz LED – dwie cyfry.

Działanie układu

Do wyboru użytkownika są cztery tryby pracy, które ten może wybierać za pomocą zworki na pinach 5 i 6 złącza CONF, i odpowiedniej nastawy czasu:

odliczanie załączane poziomem,
odliczanie po zaniku poziomu,
poziom zmienia stan wyjścia na przeciwny, (przerzutnik T),
stan wyjścia jest równy stanowi wejścia.

Rys. 1.

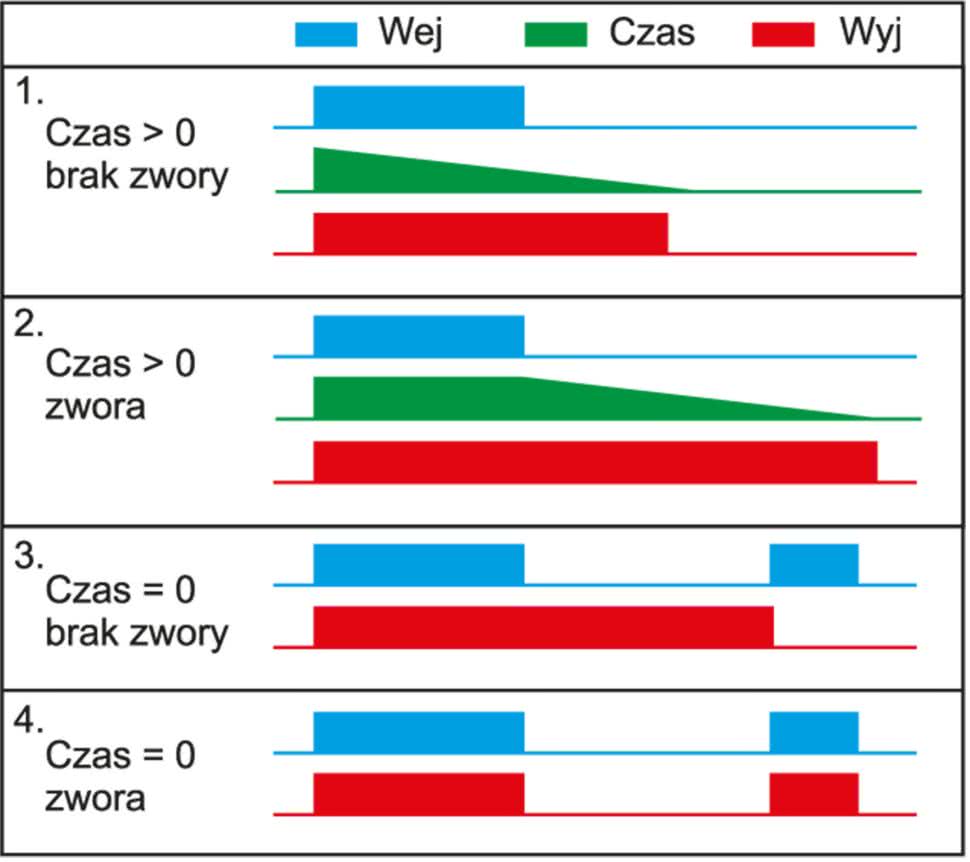

Na rys. 2 pokazano sposób wyboru trybu pracy wraz ze skróconą jego charakterystyką.

Rys. 2.

Wartość nastawy czasu można wybrać z zakresu 1...99 s z krokiem co 1 s. Wciśnięcie przycisku S1 powoduje zmianę stanu wyjścia na przeciwny i przerwanie odliczania czasu. Taki sam efekt daje zwarcie pinów 1 i 2 złącza CONF. Stan pracy sygnalizowany jest na dwóch małych wyświetlaczach 7-segmentowych, na których pokazywany jest czas pozostały do rozłączenia przekaźnika.

Stan wyjścia sygnalizuje kropka na wyświetlaczu jedności. Jeśli przekaźnik jest załączony, to kropka jest zaświecona. Zaświecenie pionowych, skrajnych segmentów oznacza rozłączenie przekaźnika w trybie bez odmierzania czasu. Załączenie przekaźnika wyświetlane jest jako załamanie tych linii w kierunku do siebie.

Wejście do trybu ustawiania czasu następuje po założeniu zworki na piny 3 i 4 złącza konfiguracyjnego. Po chwili wyświetlona zostanie aktualna nastawa, a pomiędzy cyframi będzie świecić się kropka. Wciskając przycisk S1 zwiększamy wartość o jeden(dłuższe przytrzymanie przycisku powoduje szybkie zwiększanie). Aby zapisać ustawioną wartość wystarczy zdjąć zworkę, po chwili wyświetlacze wygasną i zaświecą się dwie poziome kreski, co oznacza pomyślny zapis nastawy do pamięci nieulotnej EEPROM.

Sygnał sterujący doprowadzony jest do układu poprzez transoptor. Takie rozwiązanie gwarantuje separacje galwaniczną, umożliwia aktywację poziomem niskim lub wysokim i pozwala na dołączenie sygnału w miejsce diody LED.

Rys. 3.

Opis układu

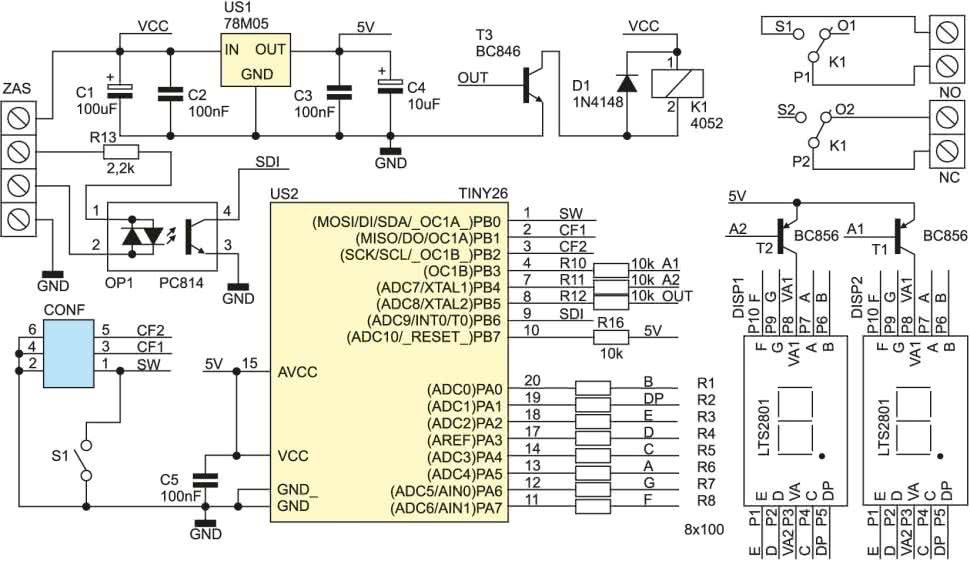

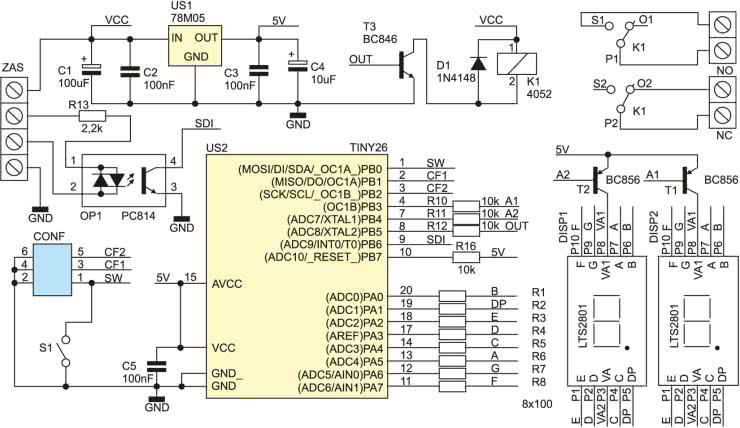

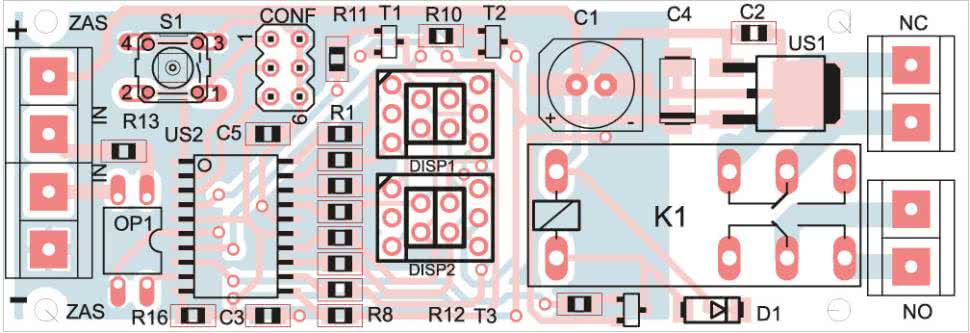

Elementy US1, C1...C5 tworzą blok zasilania układu, a R9 i OP1 obwód sygnału wejściowego. T3, D1, K1, R12 to elementy sterujące przekaźnikiem. Wyświetlacze DISP1 i DISP2 zasilane są przez rezystory R1...R8 ograniczające prąd segmentów. Anody wyświetlaczy załączane są przez T1, T2, R10, R11. Przycisk S1 i złącze CONF służą do ustawiania trybu pracy i czasu. Pracą całości steruje mikrokontroler ATTiny26. Zasilanie dołączane jest do złącza IN, zgodnie z oznaczeniem na płytce. Sygnał sterujący powinien mieć amplitudę 3...15 V. Należy podać go na środkowe zaciski złącza IN, minusem od strony minusa zasilania. Na złączach NC i NO wyprowadzono styki przekaźnika normalnie zwarte i normalnie otwarte.

Wykaz elementów:

Rezystory:
