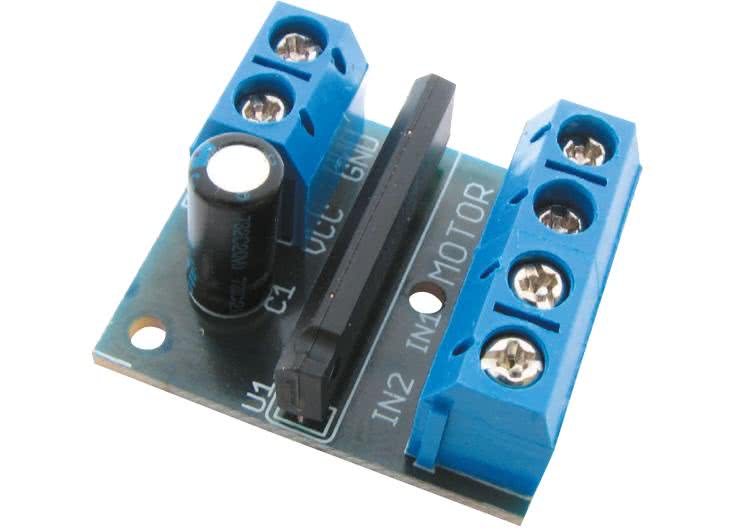

Proponowany układ służy do zmiany kierunku obrotów silnika prądu stałego przy pomocy dwóch sygnałów cyfrowych. Zbudowano go z użyciem układu BA6418 umożliwiającego sterowanie silników o maksymalnym poborze prądu 0,7 A i maksymalnym napięciu 15 V. Prostota układu, przy jego ogromnej funkcjonalności, może okazać się nieoceniona w modelarstwie.

Sterowanie silnikiem odbywa się za pomocą sygnałów TTL podawanych na wejścia IN1 oraz IN2.

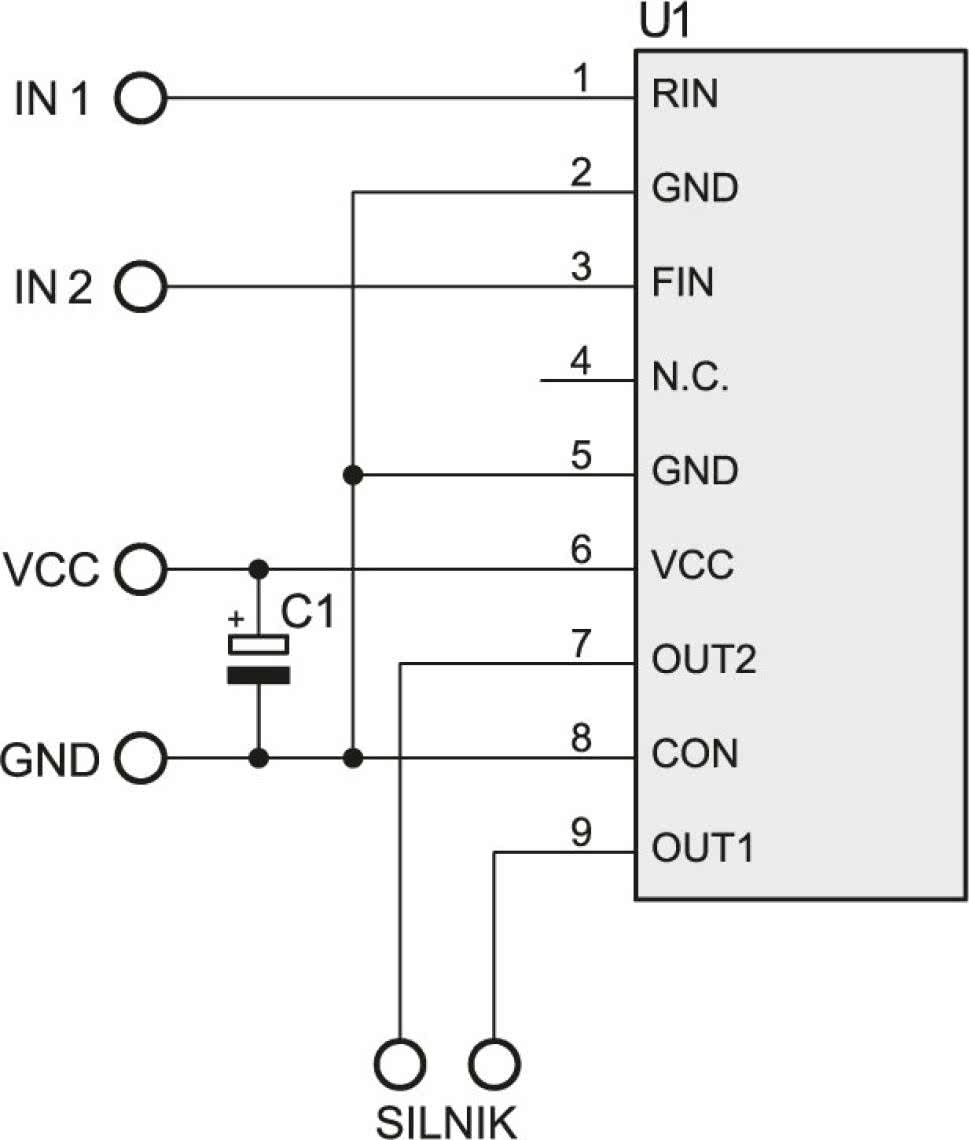

Rys. 1.

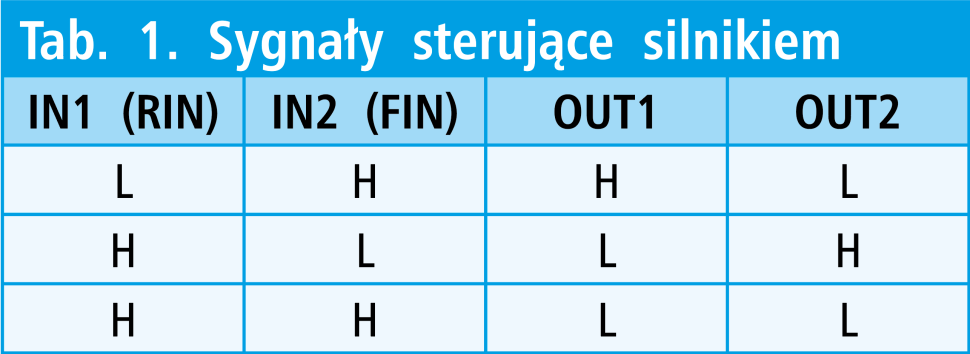

Opis sygnałów sterujących oraz odpowiadające im sygnały wyjściowe przedstawiono w tab. 1.

Dla stanu wysokiego (HIGH) przyjęto napięcie powyżej 2 V, natomiast dla stanu niskiego (LOW) napięcie poniżej 0,8 V. Montaż układu jest typowy (zawiera tylko dwa elementy) i jak przystało na prawdziwy mini projekt, montaż nie powinien zająć więcej niż 5 minut.

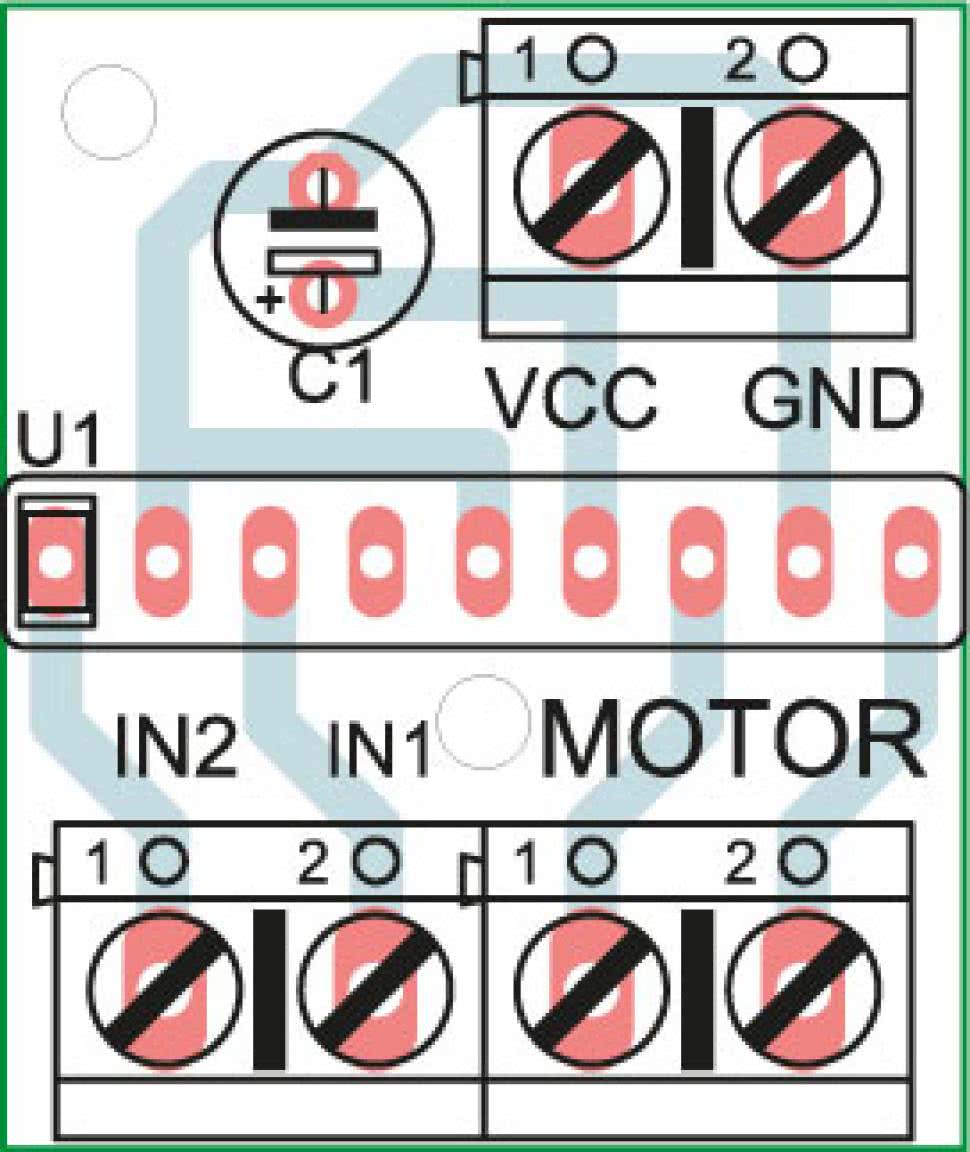

Rys. 2.

Układ pracuje poprawnie już przy napięciu 4,5 V, doskonale sprawdzi się przy modernizacji tak dotychczasowych rozwiązań, jak i przy zupełnie nowych konstrukcjach np. w zdalnie sterowanych pojazdach.

EB

Elektronika Praktyczna Plus lipiec - grudzień 2012
