Optyczna bariera laserowa

01 stycznia 2009

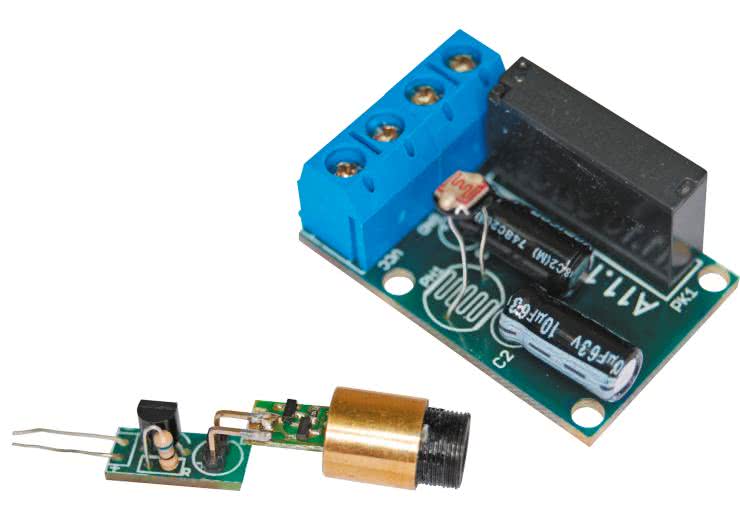

Barierę optyczną łatwo jest zastąpić pasywnym czujnikiem ruchu, lecz są takie obszary zastosowań, w których stosunkowo niewielki zasięg czujników jest często dużym problemem. Proponowane rozwiązanie bariery zapewnia zasięg rzędu kilkudziesięciu metrów. Układ jest łatwy, prosty w montażu i uruchomieniu.

Chcesz częściej widzieć nasze artykuły w Google? Dodaj Elektronika Praktyczna do ulubionych źródeł

Uwaga! Światło lasera jest niebezpieczne dla oczu. Budując barierę należy unikać bezpośredniego spoglądania na źródło światła.

Rysunek 1.

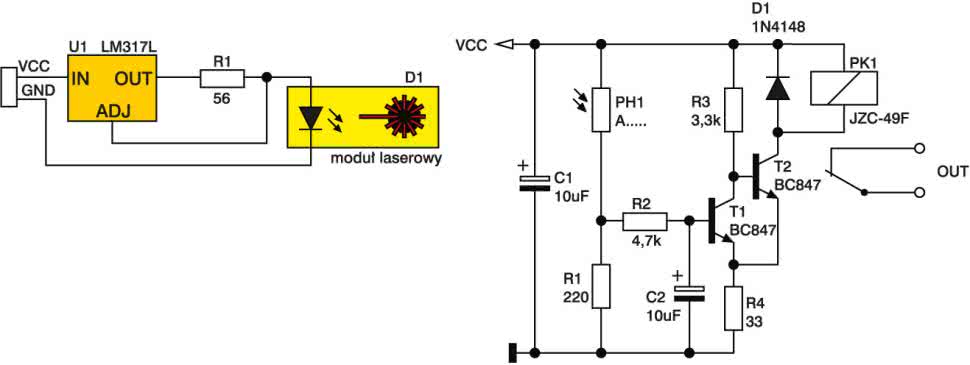

Schemat elektryczny układu pokazano na rys. 1. W nadajniku, w roli elementu oświetlającego odbiornik, zastosowano popularny moduł laserowy, natomiast w odbiorniku, funkcję elementu oświetlanego światłem lasera, pełni fotorezystor. Jako zasilacz diody laserowej wykorzystano układ LM317, pracujący w układzie stabilizatora natężenia prądu (źródła prądowego). Dzięki takiemu rozwiązaniu napięcie zasilania układu nadawczego może mieścić się w zakresie 5...25 V, bez obawy uszkodzenia lasera.

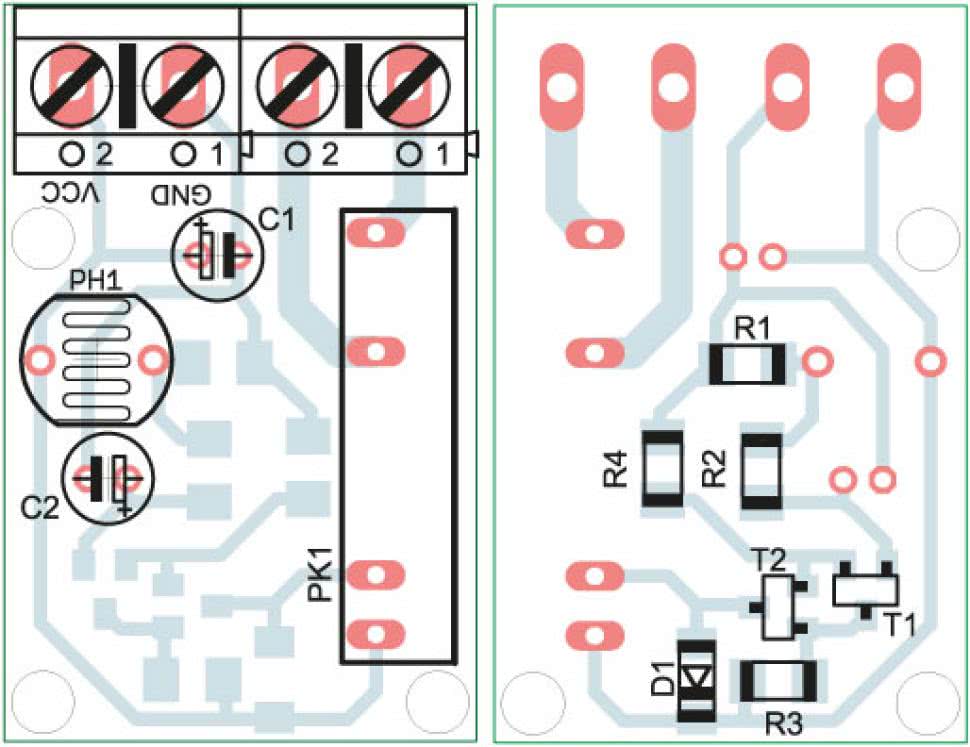

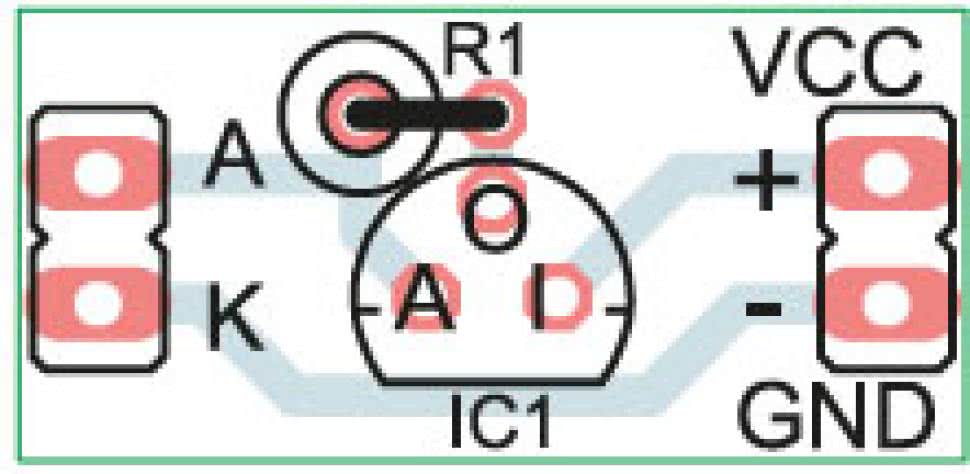

Rysunek 2.

Elementy w układzie odbiorczym zostały dobrane tak, aby ten nie reagował on na przypadkowe źródła światła, mogące bez potrzeby uruchamiać przekaźnik. W chwili, gdy światło lasera zostanie zasłonięte, czyli fotorezystor przestanie być oświetlany, jego oporność wzrasta. W konsekwencji tranzystor T1 przestanie przewodzić, a tranzystor T2 zostaje włączony i przekaźnik PK1 zewrze styki. Spadek napięcia na rezystorze R4 określa histerezę włącznika. Dopuszczalne obciążenie styków przekaźnika wynosi 3 A.
