Nasz miniprojekt może zastąpić końcówkę mocy w starym wzmacniaczu w celu poprawy jego parametrów lub gdy uległa ona uszkodzeniu i nie można kupić części zamiennych. Można go również zastosować jako moduł w konstruowanym wzmacniaczu audio.

Układ STK4182 jest hybrydowym, stereofonicznym wzmacniaczem mocy produkowanym przez firmę SANYO. Parametry układu są następujące:

  • moc wyjściowa przy UZAS=±33,5 V, RL=8 Ω, THD=0,4 %: 2×45 W,
  • impedancja obciążenia: 8 Ω,
  • maksymalne napięcie zasilania: ±50 V,
  • maksymalny prąd spoczynkowy: 100 mA,
  • wyjściowe napięcie szumów: maks. 1,2 mVRMS,
  • impedancja wejściowa dla f=1 kHz: 55 kΩ.

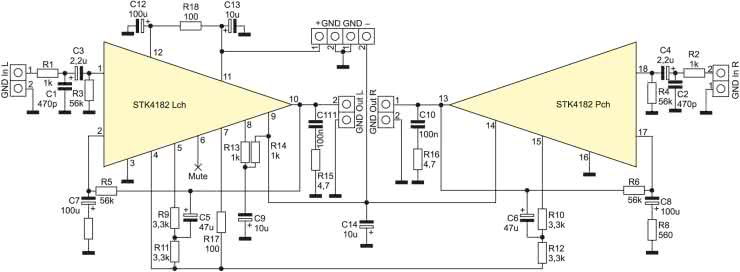

Na rysunku 1 zamieszczono schemat ideowy wzmacniacza. Pojedynczy układ STK4182 wzmacnia sygnał stereofoniczny. Elementy R1, C1, C3, R3 (dla kanału lewego) oraz R2, C2, C4, R4 (dla kanału prawego) pełnią rolę filtrów zapobiegających wzbudzaniu się. Elementy R5, R7, C7, R6, R8, C8 kształtują charakterystykę wzmocnienia w funkcji częstotliwości. Dobrano je tak, aby była ona płaska w jak najszerszym zakresie przenoszonych częstotliwości.

Rysunek 1. Schemat ideowy dwukanałowego wzmacniacza z STK4182

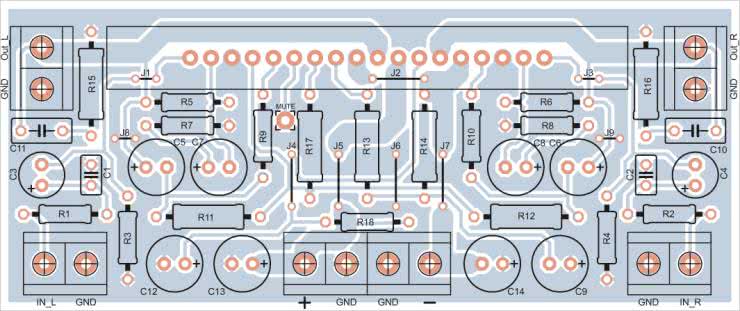

Schemat montażowy wzmacniacza zaprezentowano na rysunku 2. Płytkę wykonano na laminacie jednostronnym, przez co było konieczne zastosowanie kilku zworek.

Rysunek 2. Schemat montażowy wzmacniacza z STK4182

Montaż elementów zaczynamy od wlutowania zworek, a kończymy na wlutowaniu układu STK4182. Podczas montażu należy zwrócić uwagę na prawidłową polaryzację elementów.

Układ zmontowany ze sprawdzonych podzespołów działa od razu po włączeniu zasilania. Wzmacniacz jest zasilany napięciem symetrycznym. Prąd spoczynkowy dla napięcia zasilającego wynoszącego 33,5 V powinien mieć wartość z przedziału 20...100 mA. Do zasilania można wykorzystać zestaw AVT-1505.
Wszystkie ścieżki zasilające oraz wyjściowe wzmacniacza nie zostały pokryte lakierem, co umożliwia ich pocynowanie lub przylutowanie do nich przewodu zwiększającego ich przekrój. Układ STK4182 należy przykręcić za pomocą dwóch wkrętów do radiatora i odizolować przekładką mikową lub silikonowa od jego powierzchni.

AW

Wykaz elementów:
Rezystory:
  • R1, R2: 1 kΩ
  • R3, R4, R5, R6: 56 kΩ
  • R7, R8: 560 Ω
  • R9, R10: 3,3 kΩ
  • R11, R12: 3,3 Ω/1 W
  • R13, R14: 1 kΩ/1 W
  • R15, R16: 4,7 Ω/1 W
  • R17: 100 Ω/1 W
  • R18: 100 Ω
Kondensatory:
  • C1, C2: 470 pF
  • C3, C4: 2,2 µF/63 V
  • C5, C6: 47 µF/63 V
  • C7, C8, C12: 100 µF/35 V
  • C9, C13, C14: 10 µF/63 V
  • C10, C11: 100 nF
Półprzewodniki:
  • U1: STK4182
Pozostałe:
  • ARK2 5 mm: 6 szt.
Artykuł ukazał się w
Elektronika Praktyczna
październik 2010
