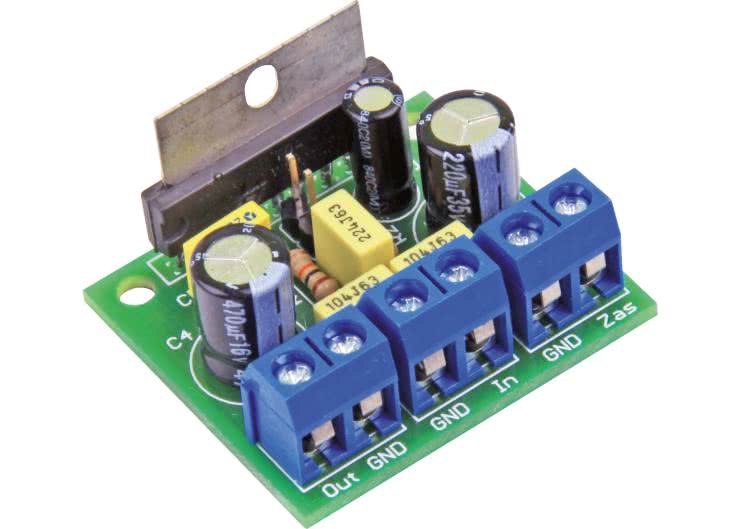

Miniaturowy wzmacniacz z układem TDA7233S

Na rysunku 1 zamieszczono schemat ideowy wzmacniacza.

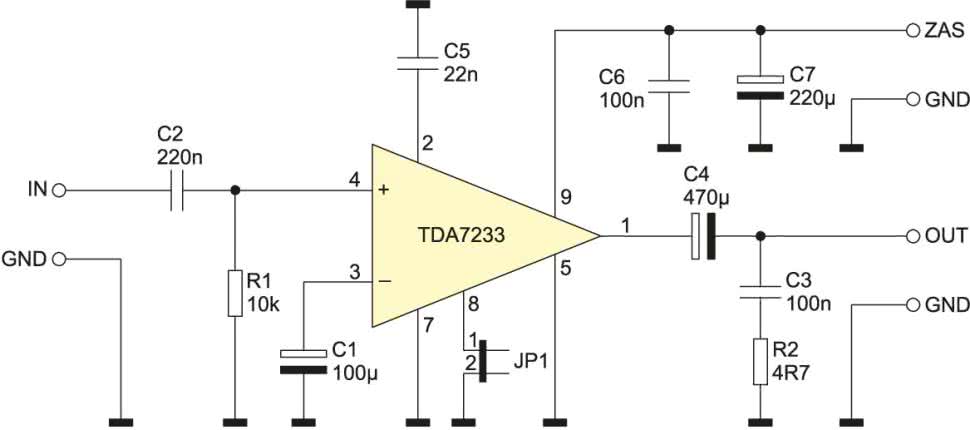

Rysunek 1. Schemat ideowy wzmacniacza z TDA7233S

Zbudowano go z użyciem układu scalonego TDA7233S w obudowie SIP9. Nie odbiega on od proponowanego przez producenta w nocie aplikacyjnej. Wymagane jest zainstalowanie tylko tych elementów, których producent nie mógł umieścić wewnątrz obudowy – są to kondensatory o dużej pojemności. Elementy C2, R1 odseparowują składową stałą oraz tworzą prosty filtr górnoprzepustowy ograniczający pasmo przenoszenia w zakresie stałych częstotliwości. C4 separuje składową stałą na wyjściu, a R2 i C3 zapobiegają wzbudzaniu się wzmacniacza. Pozostałe komponenty służą do filtracji napięć zasilania oraz polaryzacji wewnętrznych obwodów wzmacniacza.

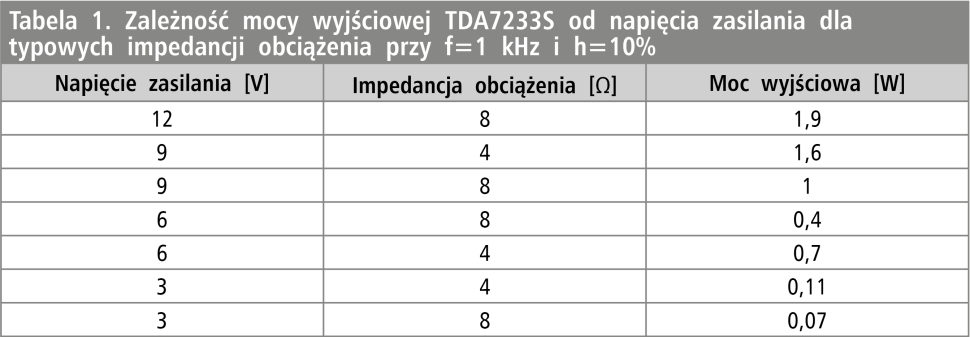

Moc wyjściowa wzmacniacza zależy od napięcia zasilania. TDA7333S może być zasilany napięciem z przedziału 1,8...15 V. W tabeli 1 zestawiono wartości mocy wyjściowej dla różnych napięć zasilania i typowych impedancji obciążenia. Zniekształcenia przy mocy wyjściowej 0,5 W, obciążeniu 8 Ω, napięciu zasilania 9 V dla f=1 kHz wynoszą 0,3%.

Układ jest wyposażony w funkcję MUTE. Rozwarcie doprowadzeń JP1 powoduje natychmiastowe odcięcie sygnału wyjściowego, co może być przydatne w niektórych zastosowaniach. Podczas normalnej pracy zwora JP1 musi być zwarta.

Na rysunku 2 pokazano schemat montażowy wzmacniacza.

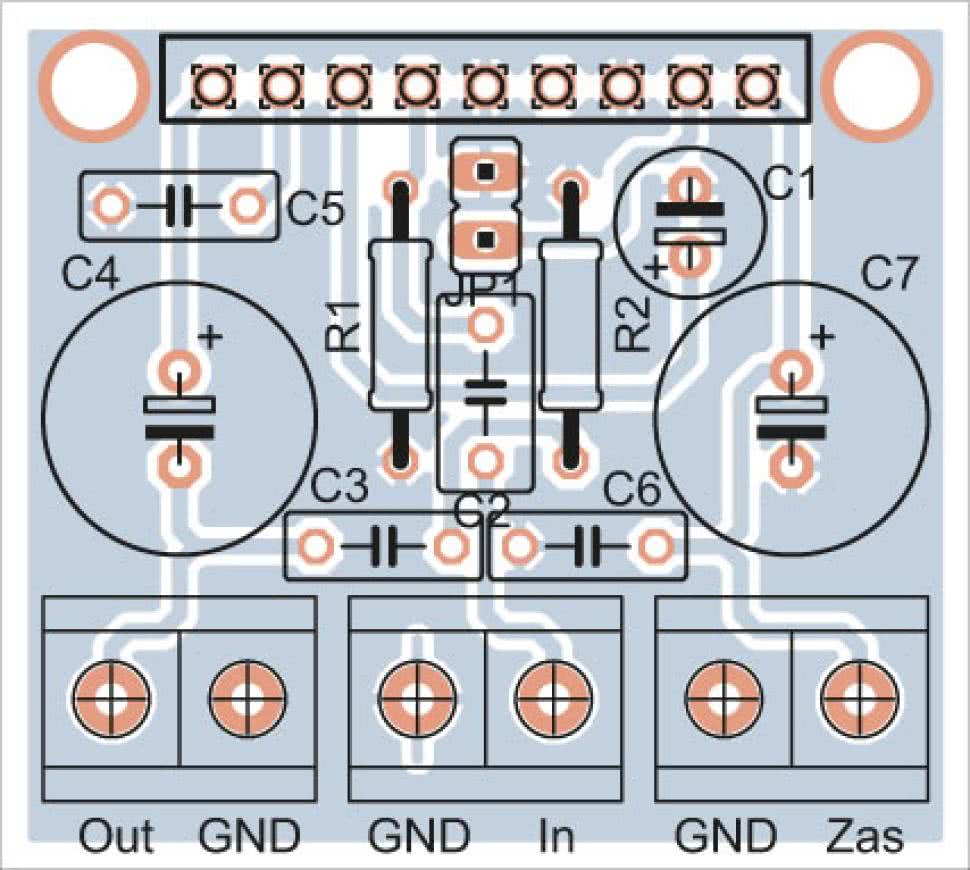

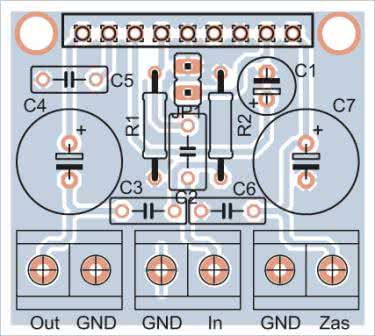

Rysunek 2. Schemat montażowy wzmacniacza z TDA7233S

Montaż jest bardzo prosty i nie powinien nastręczać żadnych trudności. Wystarczy tylko zwracać uwagę na polaryzację elementów, kierunek ich wlutowania oraz wartości znamionowe. Po prawidłowym, kilkuminutowym lutowaniu, układ bez żadnej regulacji jest gotowy do pracy.

AW
