Przejściówka AVR-ISP 6PIN — 10PIN

Prawdziwą zmorą programistów mikrokontrolerów AVR jest różnorodność standardów złączy programujących. Dotyczy to zarówno urządzeń, płytek prototypowych, jak i programatorów. Taka sytuacja wymusza stosowanie kabli dopasowujących programator do systemu docelowego. Rozwiązaniem tego problemu może być prezentowane złącze przejściowe.

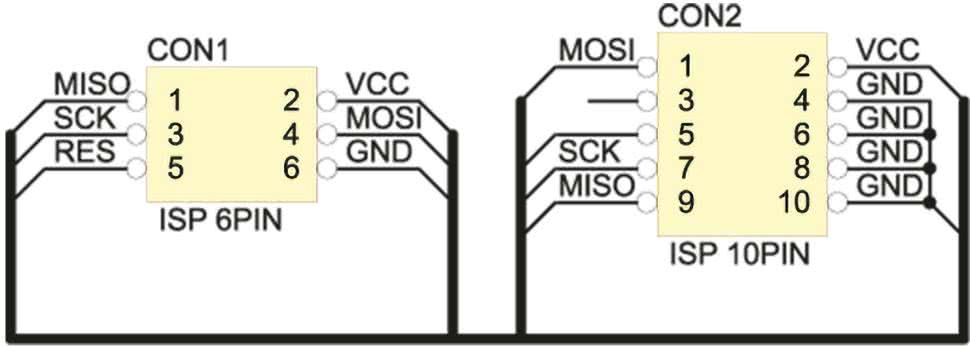

Rysunek 1. Schemat połączeń przejściówki 10PIN-KANDA/6PIN-ATMEL

Schemat połączeń adaptera zamieszczono na rysunku 1, a jego schemat montażowy na rysunku 2.

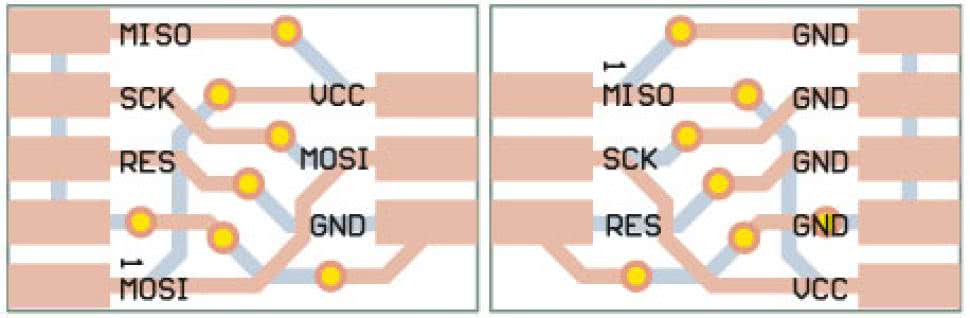

Rysunek 2. Schemat montażowy przejściówki 10PIN-KANDA/6PIN-ATMEL

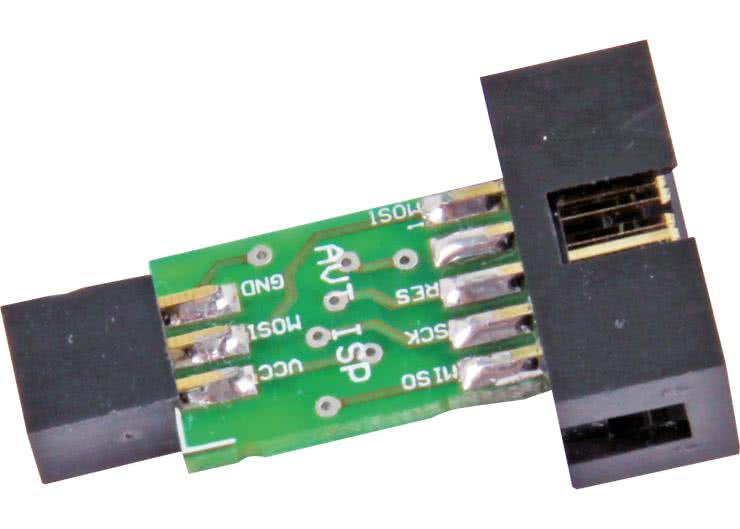

Dzięki przejściówce programowanie stanie się wygodne niezależnie od użytego standardu złącza w systemie docelowym lub programatorze. Dwoma najbardziej rozpowszechnionymi standardami złączy stosowanych do programowania mikrokontrolerów AVR są: ISP-10PIN/KANDA i ISP-6PIN/ATMEL. Przejściówka wyposażona została w 6-pinowe gniazdo żeńskie w standardzie ISP/ATMEL oraz 10-pinowe gniazdo męskie w standardzie ISP/KANDA. Takie rozwiązanie umożliwi połączenie programatora z wyjściem w standardzie ISP10/KANDA (AVT5125, AVT5172, AVTPROG1, AVTPROG2) z układem docelowym w standardzie 6 PIN Atmel ISP (AVT3505, AVT2550, AVT992) lub programatora w standardzie 6 PIN Atmel ISP (AVT451, AVT988, AVT2550/P) z dowolnym układem docelowym w standardzie ISP10/KANDA.
