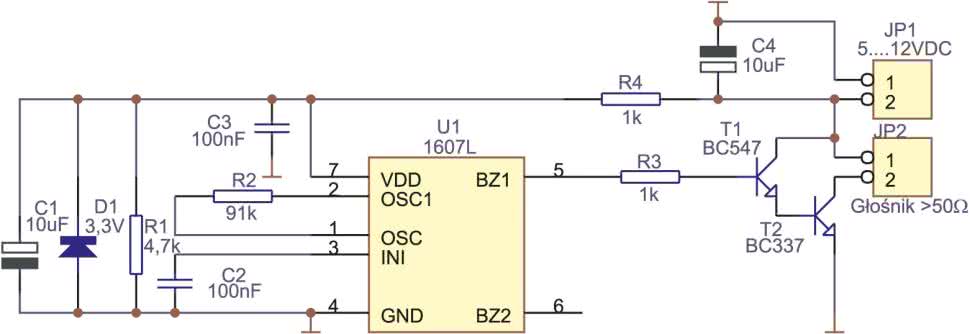

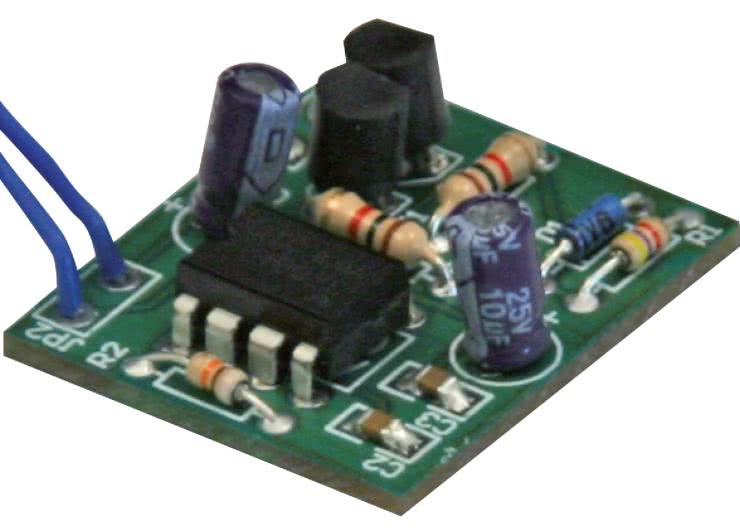

Schemat elektryczny kolejnej dźwiękowej „zabawki” pokazano na rysunku 1. W urządzeniu zastosowano wyspecjalizowany generator wysokiej (jak na rangę aplikacji) jakości dźwięków alarmowych, który można wykorzystać w zabawkach, sygnalizatorach, rowerze i wielu innych aplikacjach. Układ UTC1607 po dołączeniu zasilania generuje „w pętli” sekwencję 6 sygnałów alarmowych. Tranzystory T1 i T2 spełniają rolę wzmacniacza prądowego zasilającego głośnik dynamiczny, którego impedancja nie powinna być mniejsza niż 50 Ω.
W konfiguracji pokazanej na schemacie, generator można zasilać napięciem o wartości od 5 do 12 VDC, przy czym należy zwracać uwagę na to, czy tranzystor T2 nie ulegnie przeciążeniu w górnym zakresie napięć zasilających (zależy od rezystancji cewki głośnika).

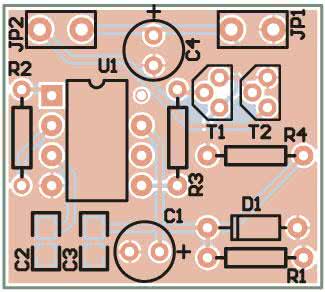

Na rysunku 2 pokazano schemat montażowy płytki drukowanej prezentowanego urządzenia.
Zastosowano wyłącznie elementy przewlekane (łącznie z obudową układu U1), co ułatwi montaż urządzenia mniej wprawnym elektronikom.
Tomasz Starak
- R1: 4,7 kΩ
- R2: 91 kΩ
- R3, R4: 1 kΩ
- C1, C4: 10 µF/16 V
- C2, C3: 100 nF
- U1: UTC1607L
- T1: BC547
- T2: BC337
