Adapter dla modułu Bluetooth WT12

01 sierpnia 2007

Dostępne w przyzwoitej cenie moduły Bluetooth WT12 posiadają nietypowy rozkład wyprowadzeń przeznaczonych do montażu SMD, przez co mogą być kłopotliwe w zastosowaniu. Przedstawiamy opis adaptera dla modułów Bluetooth WT12 firmy Bluegiga, który ułatwi zastosowanie ich we własnych aplikacjach.

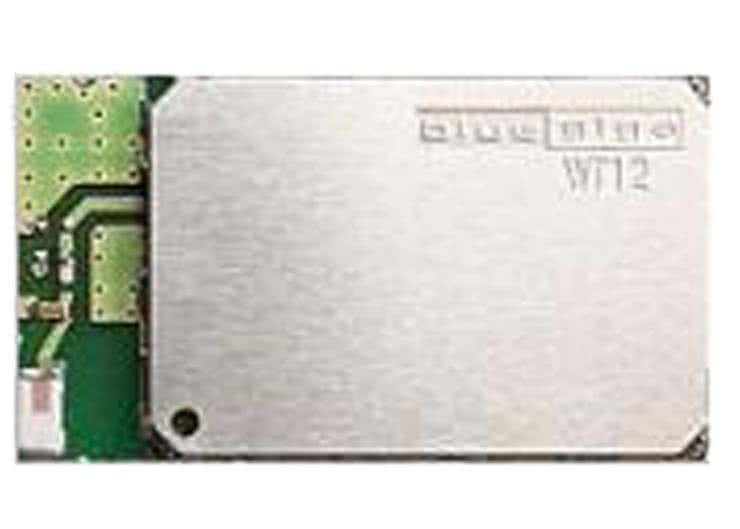

Moduły WT12 (fotografia) są kompletnymi modułami pracującymi w standardzie Bluetooth 2.0 umożliwiającymi transfer danych z szybkością do 2…3 Mb/s. Zintegrowany w tych modułach stos Bluetooth o nazwie IWrap umożliwia łatwe ich użycie we własnych aplikacjach. Komunikacja z modułem odbywa się za pomocą prostych komend. Wysoka elastyczność komend IWrap pozwala np. na zastąpienie przewodowych połączeń w standardzie RS232.

Na rys. 1 pokazano schemat elektryczny adaptera dla modułu WT12. Adapter przenosi sygnały z padów modułu na standardowe goldpiny.

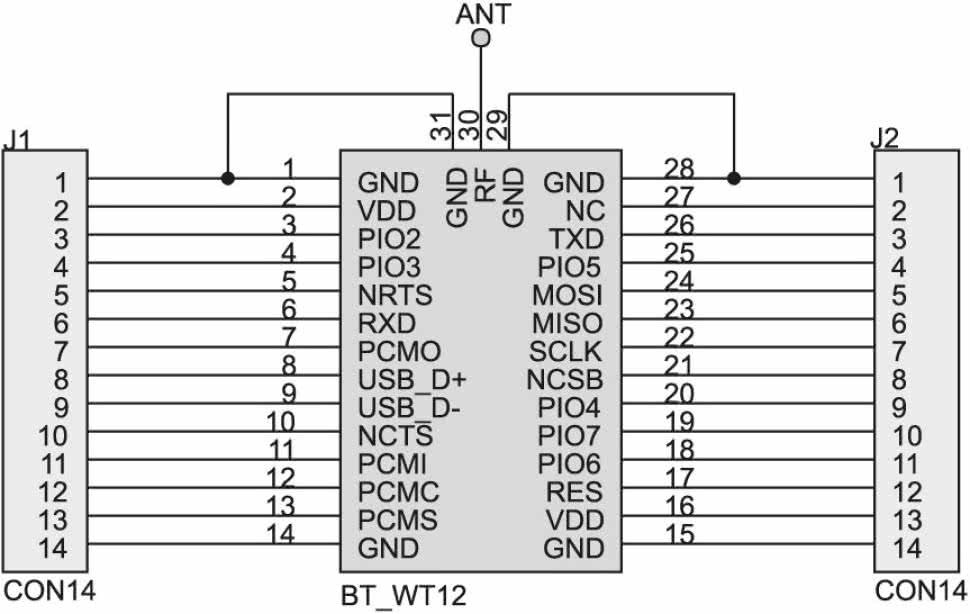

Rys. 1. Schemat elektryczny adaptera

Do zamontowania modułu WT12 na płytce drukowanej (rys. 2) potrzebna będzie cienka cyna oraz lutownica z cienkim grotem.

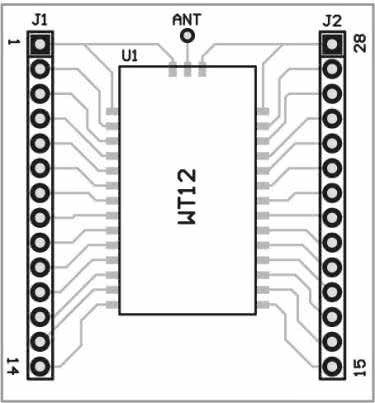

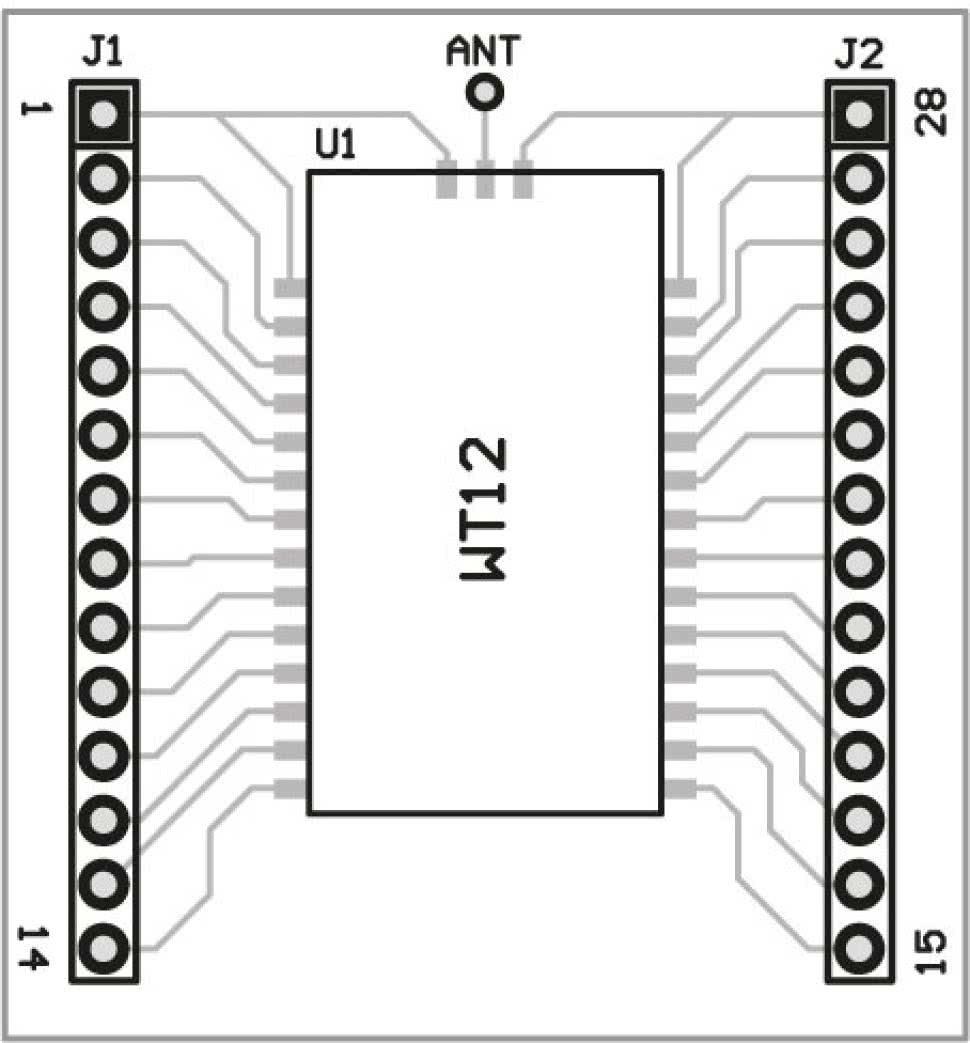

Rys. 2. Schemat montażowy płytki adaptera

Przed wlutowaniem modułu dobrze jest pocynować punkty lutownicze, do których będzie montowany moduł Bluetooth. Montaż modułu należy przeprowadzić starannie, dbając by nie powstały zwarcia. Na płytce adaptera umieszono punkt lutowniczy do którego można dołączyć zewnętrzną antenę.
