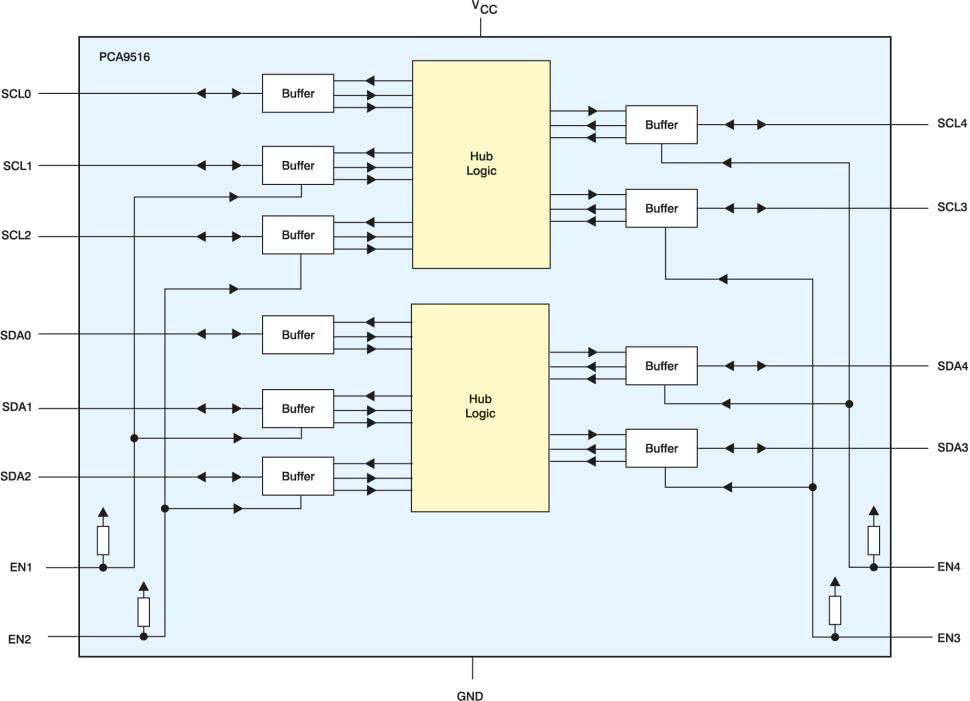

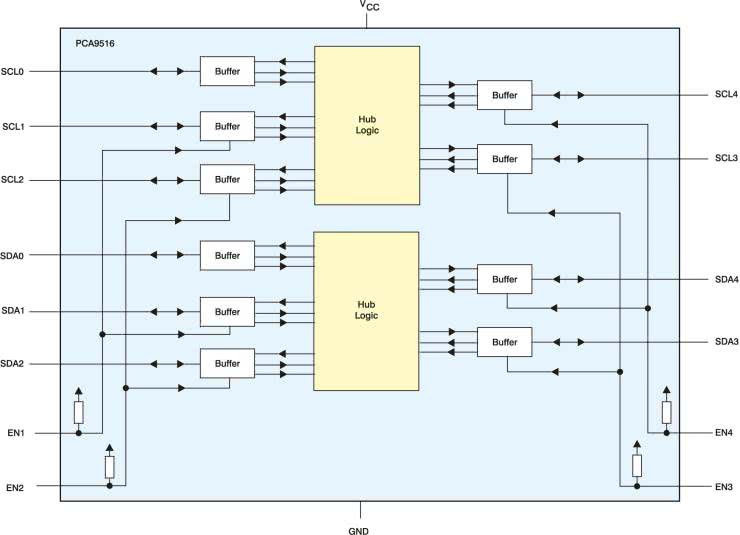

Zrozumienie funkcji spełnianej przez układ PCA9516 ułatwi schemat blokowy pokazany na rys. 1.

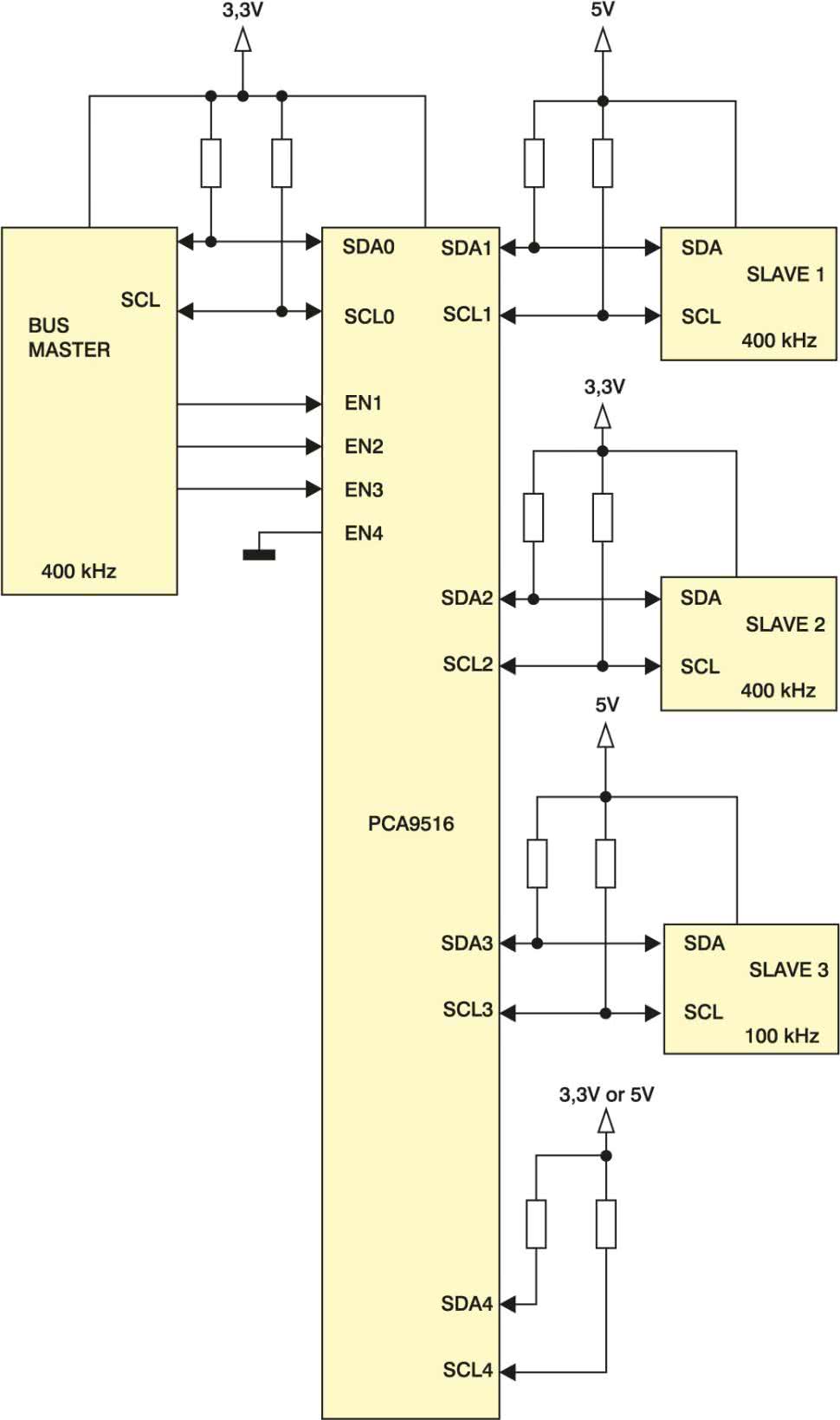

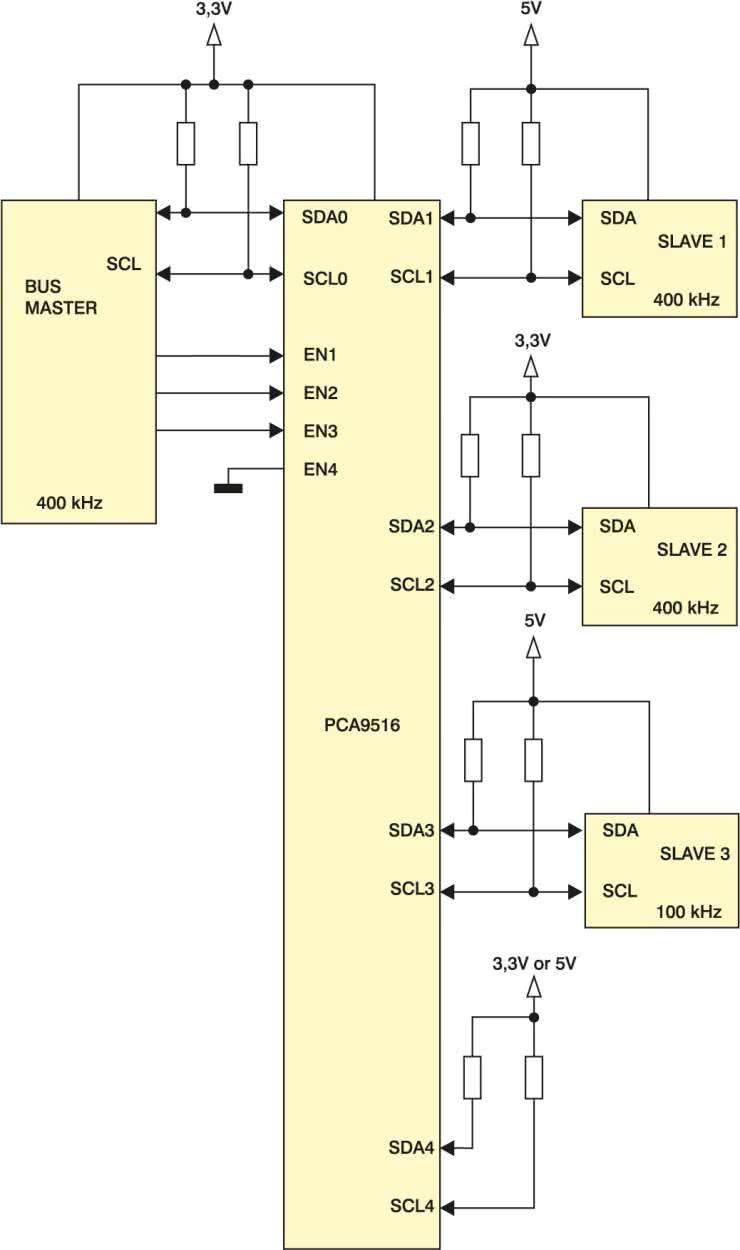

Układ PCA9516 wyposażono w 5 portów I²C/SMbus, z których cztery (o numerach 1...4) można dołączać i odłączać od kanału 0 (SCL0 i SDA0) zmieniając stany logiczne na wejściach EN1...EN4 (aktywny stan H). Tak więc mikrokontroler dołączony do kanału 0, może decydować o dołączeniu lub odłączeniu wybranego kanału 1...4 magistali I²C/SMbus, jak to pokazano na rys. 2.
Funkcja układu PCA9516 polega na:
- wzajemnym separowaniu długich gałęzi magistral I²C/SMbus,
- zwiększeniu zasięgu transmisji,
- selektywnej obsłudze układów wyposażonych w interfejsy I²C/SMbus taktowane przebiegami o częstotliwościach 100 oraz 400 kHz.
Zaletą układu PCA9516 jest możliwość dołączania do poszczególnych kanałów układów zasilanych napięciami 3,3 lub 5 V, dzięki czemu spełnia on także rolę konwertera napięć odpowiadających stanom logicznym.

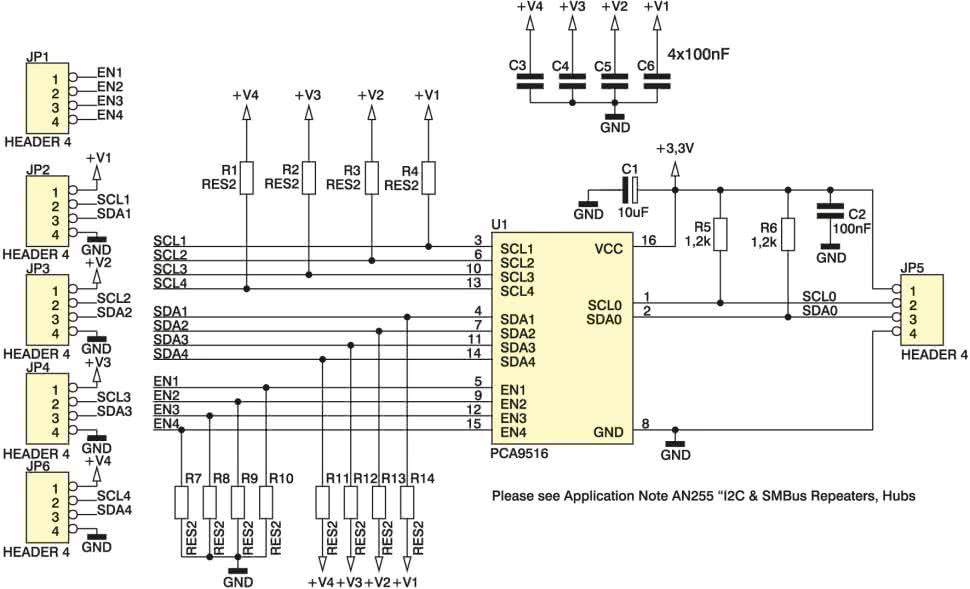

Schemat elektryczny 5-kanałowego huba I²C/SMbus pokazano na rys. 3. Wartości rezystorów podciągających linie SDAx i SCLx do plusów zasilania należy dobrać indywidualnie, w zależności od oczekiwanego poboru mocy, maksymalnej prędkości transmisji, liczby układów dołączonych do poszczególnych sekcji magistrali, a także długości połączeń i wartości napięć zasilających. W doborze tych elementów pomocne będą materiały zamieszczone na płycie CD dołączonej do tego wydania EP (m.in. AN255, „I²C & SMBus Repeaters, Hubs”).

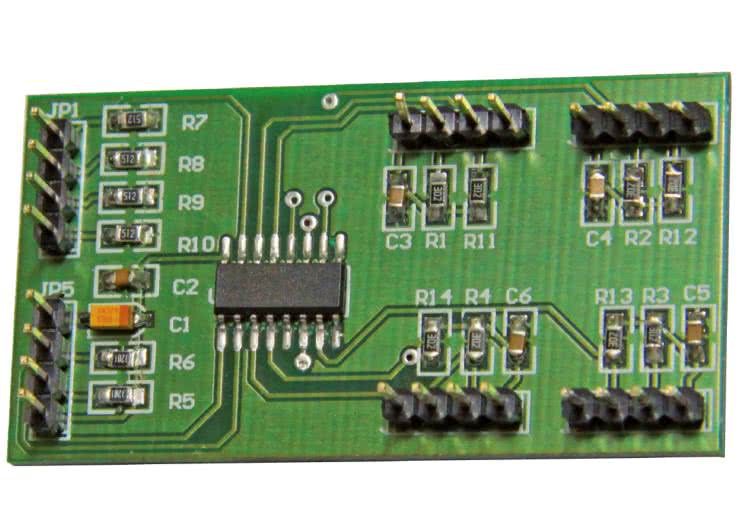

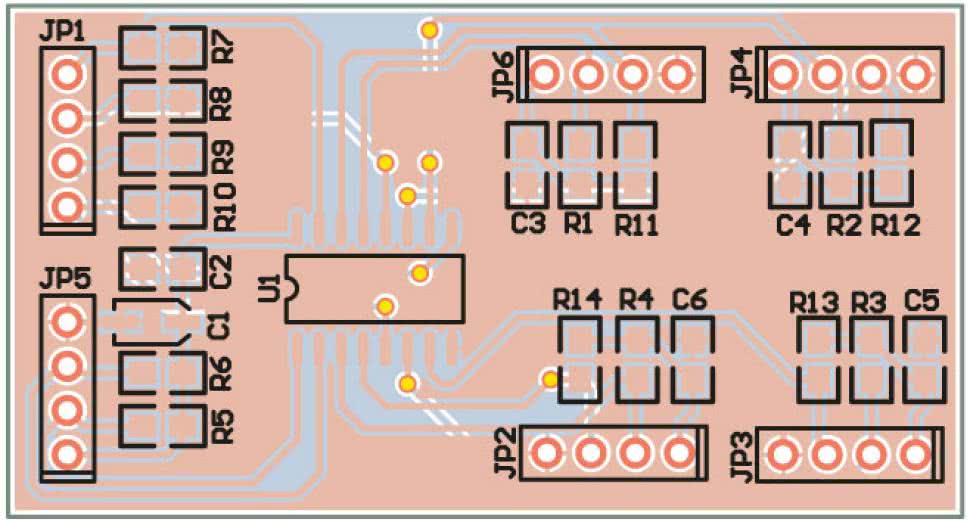

Urządzenie modelowe zmontowano na płytce drukowanej, której schemat montażowy pokazano na rys. 4.
Podczas korzystania z huba należy pamiętać o tym, że wymaga on zasilania napięciem 3,3 V (dołączone do JP5), a pozostałe kanały tolerują poziomy logiczne TTL-5 V oraz TTL-LV (3,3 V).
Andrzej Gawryluk
