Opis układu

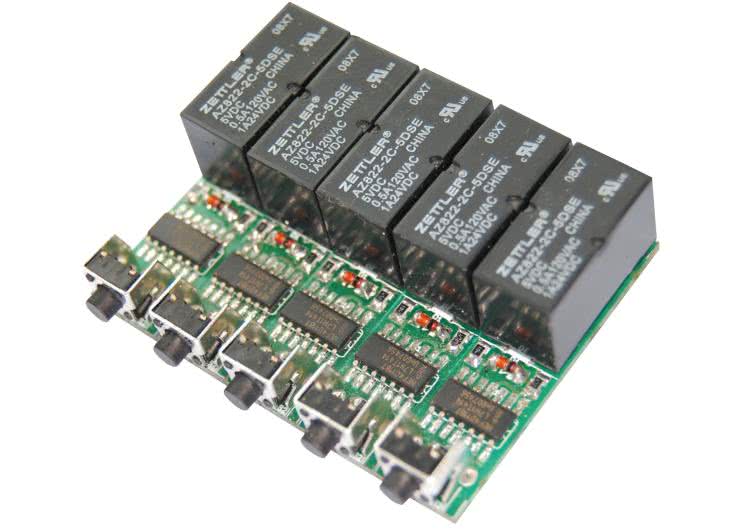

Układ zaprojektowano z myślą o zastąpieniu oryginalnych Isostatów bez zmian płytki, na której znajdowały się stare przełączniki. W większości modyfikowanych urządzeń prawdopodobnie będzie możliwe wylutowanie starych, uszkodzonych Isostatów i wlutowanie w ich miejsce prezentowanego układu. Rozstaw wyprowadzeń oraz oś switcha pokrywa się z oryginalnym przełącznikiem. Oczywiście układ można wykorzystać na wiele różnych, innych sposobów, na przykład przy ulepszeniu lub rozbudowie własnych projektów.

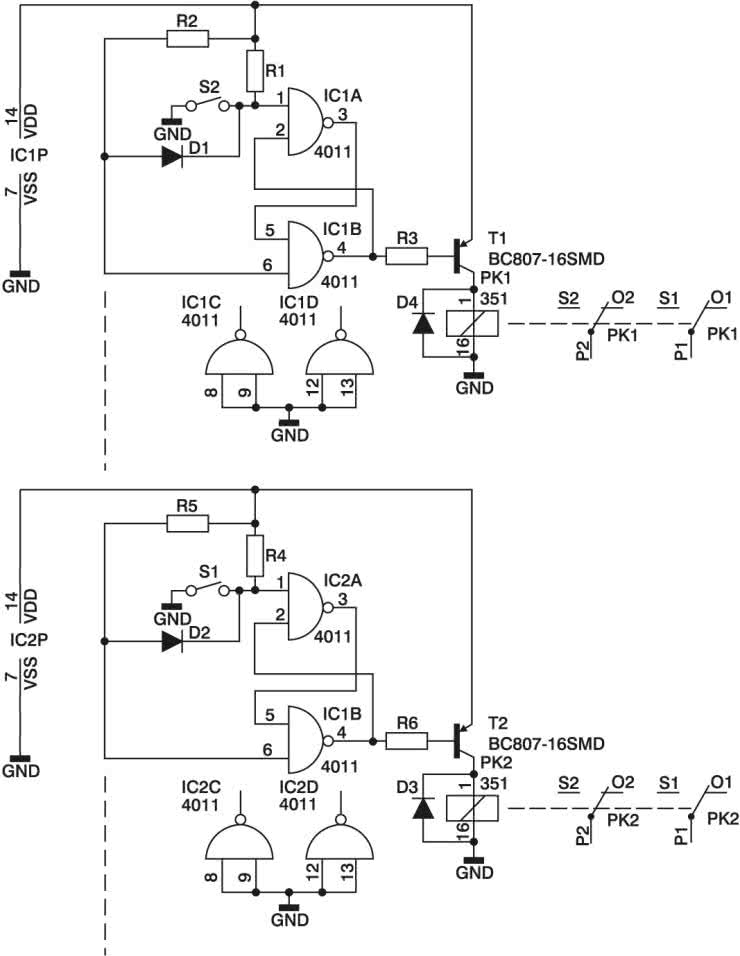

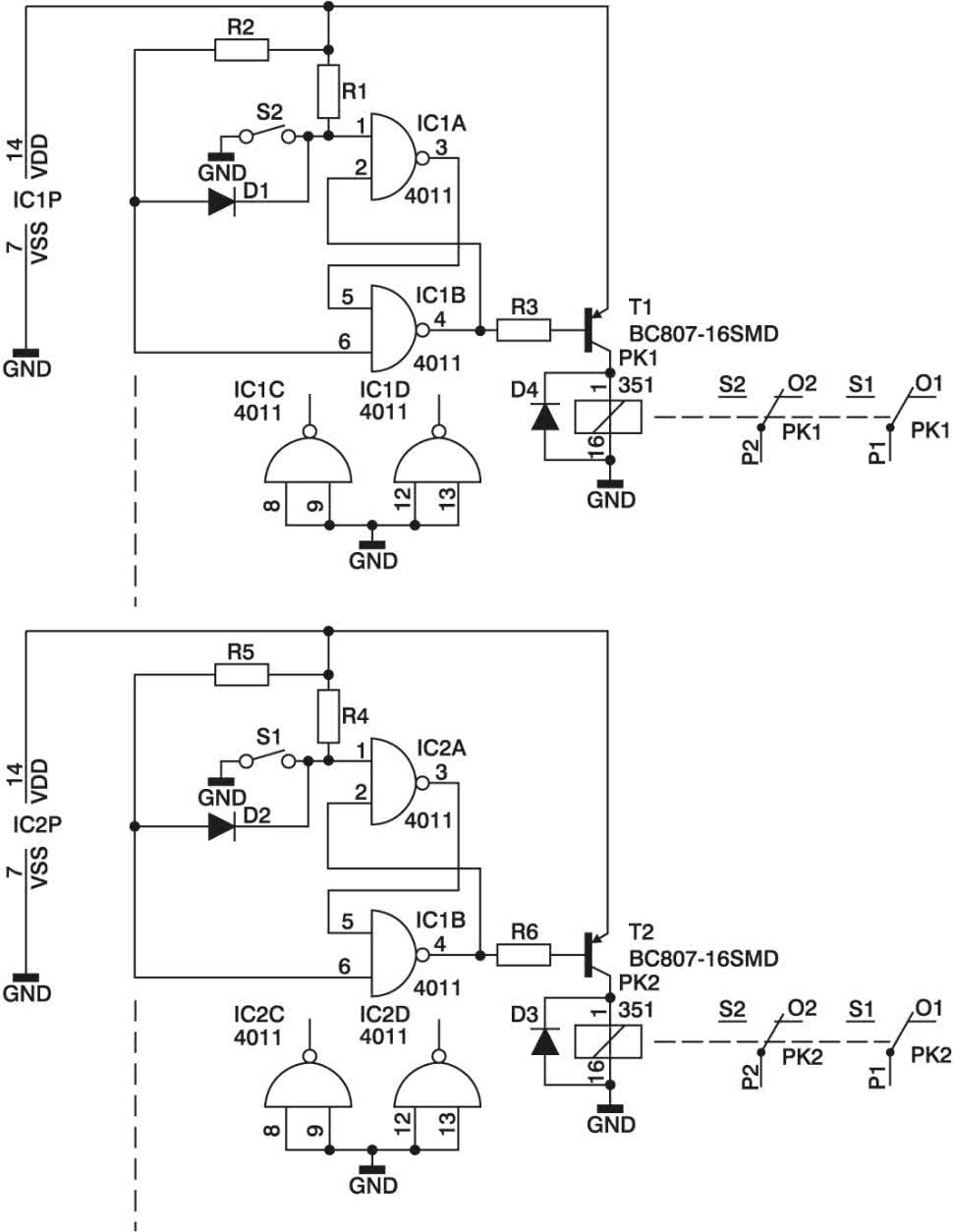

Schemat ideowy przedstawiono na rys. 1. Układ wykorzystuje przerzutniki RS zbudowane z dwóch bramek NAND. Wciśnięcie mikroswitcha powoduje podanie stanu niskiego na wejścia S i R obu bramek. Jeden z sygnałów doprowadzony jest bezpośrednio do bramki, a drugi poprzez diodę D1. Jak można zauważyć, podczas trzymania switcha wszystkie moduły są wyzerowane. Dopiero jego puszczenie ustawia odpowiedni przerzutnik na stan wysoki i załącza przekaźnik. Zasilanie cewki przekaźnika załączane jest poprzez tranzystor T1, natomiast dioda D4 zabezpiecza tranzystor przed przepięciami.

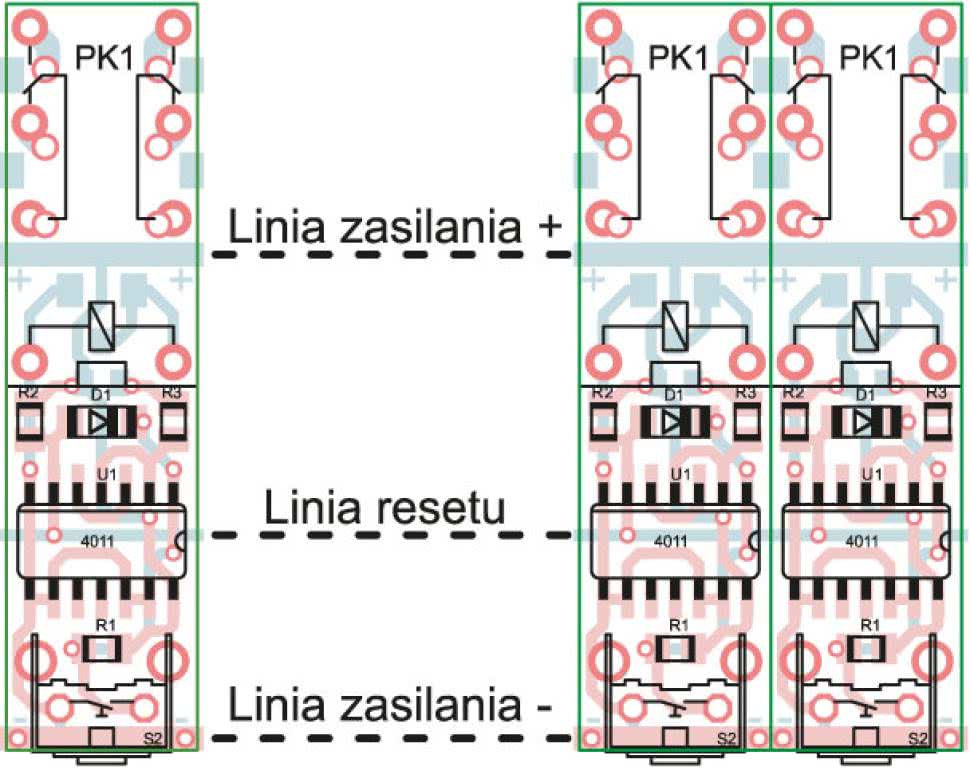

Schemat montażowy układu przedstawiono na rys. 2. Płytkę wykonano na laminacie dwustronnym, o wymiarach 10×40 mm. Przed rozpoczęciem montażu elementów, zalecane jest skorygowanie szerokości płytki przy pomocy drobnoziarnistego papieru ściernego. Płytka nie powinna być szersza, niż przekaźnik. Jeśli płytka będzie szersza, to spowoduje wydłużenie całej sekcji w momencie składania jej z większej ilości modułów.
Montaż rozpoczynamy od elementów SMD. Następnie należy wlutować mikroswitch, przekaźnik, a na samym końcu, na przedłużeniu wyprowadzeń przekaźnika – sześć szpilek goldpin. Tranzystor T1 oraz dioda D4 montowane są od strony wyprowadzań przekaźnika.
Podczas montażu elementów półprzewodnikowych należy zwrócić szczególną uwagę na ich prawidłową polaryzację.
Układ zasilany jest napięciem 5 V, które należy doprowadzić do linii zaznaczonych na schemacie montażowym. Moduły łączymy ze sobą kroplą cyny, w punktach przy krawędziach płytki. Jak wskazuje nazwa, przełącznik jest zależny, czyli aby działał musi być „uzależniony” od innego układu. Tym innym układem jest drugi, taki sam moduł. Oryginalne Isostaty zależne również działały dopiero przy minimalnej ilości dwóch w jednej sekcji.
AW
