Wzmacniacz audio z układem TDA2030, TDA2040 lub TDA2050

Wzmacniacz audio z układem TDA2030, TDA2040 lub TDA2050
Pobierz PDF Download icon

Zależnie od układu scalonego zamontowanego na płytce, wzmacniacz umożliwia uzyskanie następujących mocy wyjściowych: TDA2030 – 14 W, TDA2040 – 22 W, TDA2050 – 35 W. Napięcie zasilania wynosi 12 V, więc jest idealnym rozwiązaniem np. dla systemów alarmowych.

Moduł jest kompatybilny pod względem wyprowadzeń i gabarytów ze wzmacniaczem z układem TDA2003 prezentowanym w EP8/2010 i może go zastąpić, jeśli w danej aplikacji jest potrzebna większa moc wyjściowa.

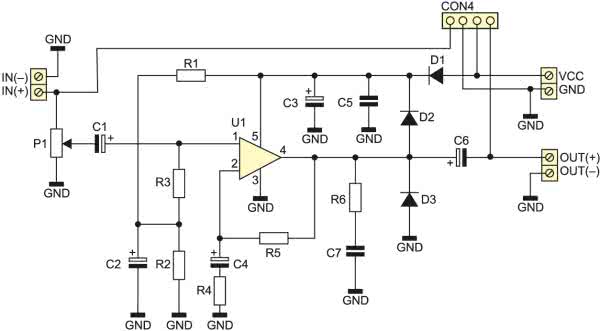

Schemat ideowy modułu wzmacniacza zamieszczono na rysunku 1. Wykorzystano schemat udostępniony przez producenta w nocie katalogowej. Dla zastosowanych układów scalonych jest on niemal identyczny. Ich aplikacje różnią się tylko wartościami rezystancji rezystorów i pojemności kondensatorów, stąd na końcu artykułu umieszczono trzy listy elementów, zależnie od wybranego układu scalonego.

Rysunek 1. Schemat ideowy modułu wzmacniacza

Układy TDA2030/2040/2050 wymagają niewielkiej liczby komponentów zewnętrznych. Producent wyposażył je w zabezpieczenia przed: zwarciem pomiędzy wyprowadzeniami i pomiędzy dowolnym wyprowadzeniem a masą, przed przepięciami szpilkowymi (40 V/50 ms) mogącymi pojawić się na zasilaniu i przed przegrzaniem.

Mimo iż układy mogą być zasilane napięciem 18 V, to opisywany moduł można zasilać napięciem 12 V. Przy zasilaniu wyższym napięciem należy wymienić kondensatory elektrolityczne.

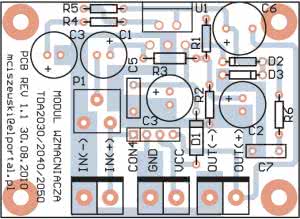

Schemat montażowy wzmacniacza pokazano na rysunku 2. Moduł zbudowano na płytce drukowanej o wymiarach 58×42 mm. Jego złącze wykonano w postaci 4-pinowej listwy goldpin umożliwiającego wygodne przymocowanie (i podłączenie) do płyty urządzenia głównego przy użyciu 4 słupków dystansowych. Złącze jest kompatybilne ze złączem modułu z TDA2003.

Rysunek 2. Schemat montażowy modułu wzmacniacza

Montaż rozpoczynamy od zamocowania elementów najniższych. Diodę D1 można zastąpić zworą. Następnie montujemy rezystory, diody D2 i D3, potencjometr P1, kondensatory ceramiczne, złącza ARK, odpowiedni układ z serii TDA20XX i opcjonalnie złącze CON4. Układ scalony należy zaopatrzyć w radiator.

Po poprawnym zmontowaniu i dołączeniu zasilania wzmacniacz jest gotowy do pracy. Przystosowano go do obciążenia głośnikiem lub kolumną o impedancji 4 Ω.

Marcin Ciszewski
mciszewski@elportal.pl

Wykaz elementów: TDA2030
Rezystory:
  • R1...R3: 100 kΩ
  • R4: 4,7 kΩ
  • R5: 150 kΩ
  • R6: 1 Ω
  • P1: 22 kΩ
Kondensatory:
  • C1: 1 µF/16 V
  • C2: 22 µF/16 V
  • C3: 100 µF/16 V
  • C4: 2 µF/16 V
  • C5: 100 nF/63 V
  • C6: 2000 µF/16 V
  • C7: 220 nF/63 V
Półprzewodniki:
  • U1: TDA2030
  • D1: zwora
  • D2, D3: 1N4001
Pozostałe:
  • CON1...CON3: ARK2/5 mm
  • CON4: goldpin 1×4
TDA2040
Rezystory:
  • R1...R3: 22 kΩ
  • R4: 20 kΩ
  • R5: 680 Ω
  • R6: 4,7 Ω
  • P1: 22 kΩ
Kondensatory:
  • C1: 2,2 µF/16 V
  • C2: 22 µF/16 V
  • C3: 22 µF/16 V
  • C4: 220 µF/16 V
  • C5: 100 nF/63 V
  • C6: 2200 µF/16 V
  • C7: 100 nF/63 V
Półprzewodniki:
  • U1: TDA2040
  • D1: zwora
  • D2, D3: 1N4001
Pozostałe:
  • CON1...CON3: ARK2/5 mm
  • CON4: goldpin 1×4
TDA2050
Rezystory:
  • R1...R3: 22 kΩ
  • R4: 20 kΩ
  • R5: 680 Ω
  • R6: 2,2 Ω
  • P1: 22 kΩ
Kondensatory:
  • C1: 2,2 µF/16 V
  • C2: 100 µF/16 V
  • C3: 1000 µF/16 V
  • C4: 220 µF/16 V
  • C5: 100 nF/63 V
  • C6: 1000 µF/16 V
  • C7: 470 nF/63 V
Półprzewodniki:
  • U1: TDA2050
  • D1: zwora
  • D2, D3: 1N4001
Pozostałe:
  • CON1...CON3: ARK2/5 mm
  • CON4: goldpin 1×4
