Dzwonek - pozytywka 200 melodii

01 czerwca 2010

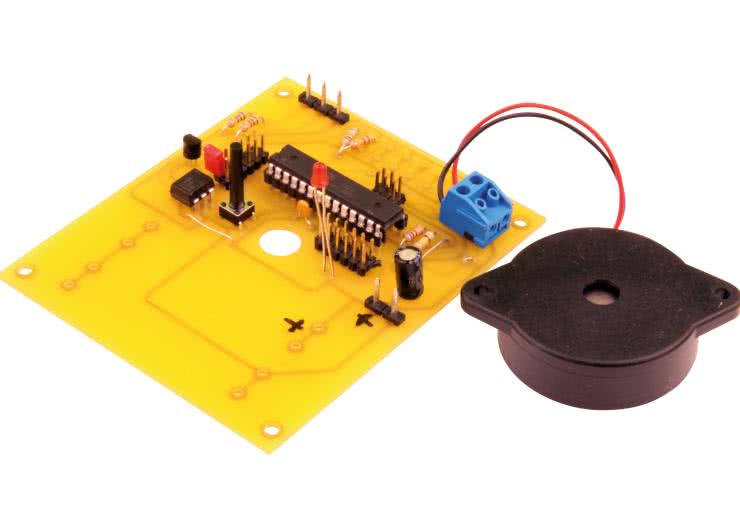

Sercem dzwonka jest procesor AVR. Zależnie od zastosowanego typu, można w nim zapamiętać do 200 (ATmega168). Procesor jest zasilany z dwóch baterii LR6. Bezpiecznik F1 i dioda D3 zabezpieczają układ przed odwrotnym podłączeniem baterii. C1 i C2 filtrują napięcie zasilania. Dzielnik R3, R7 służy do pomiaru napięcia baterii. Potencjometrów R5, R6 można nie montować, ponieważ są one \"furtką\" dla rozszerzeń. D1 miga podczas odtwarzania melodii. Zworki JP1 i JP2 służą do konfigurowania pracy dzwonka. Ta wersja programu używa 6 wyprowadzeń.

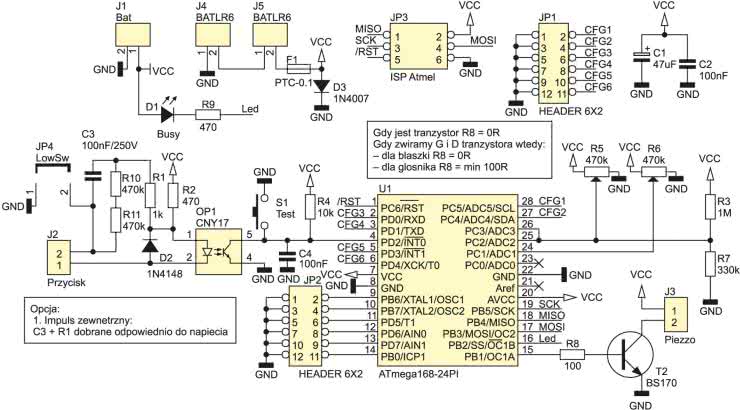

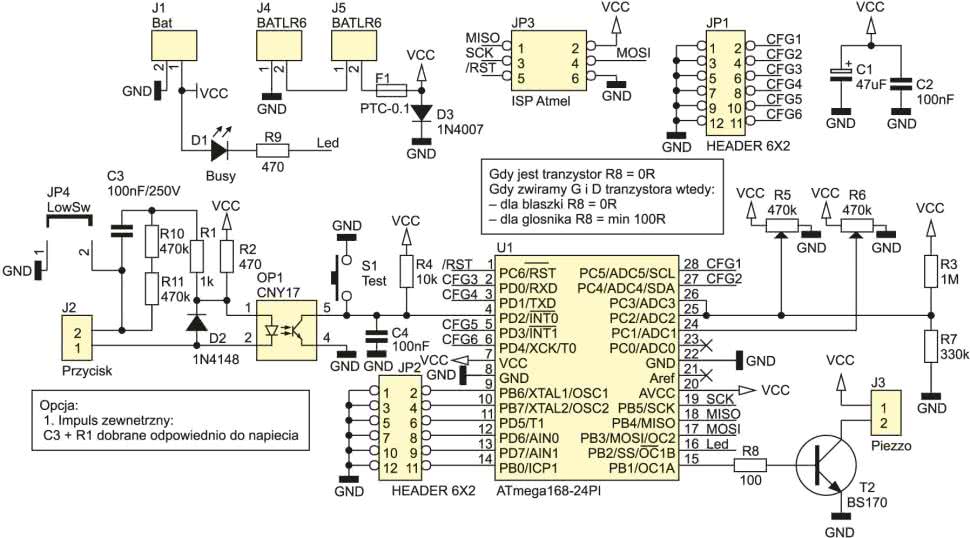

Schemat ideowy dzwonka umieszczono na rys. 1. Sygnał audio jest dostępny na PB1 mikrokontrolera. Obwód sterowania głośnikiem piezzo składa się z R8 i T2. Aby sygnał był głośniejszy, można zwiększyć napięcie zasilania lub w roli T2 zastosować tranzystor MOSFET (np. BS170). Jeśli użyjemy MOSFET’a, rezystor R8 należy zastąpić zworą.

Rysunek 1

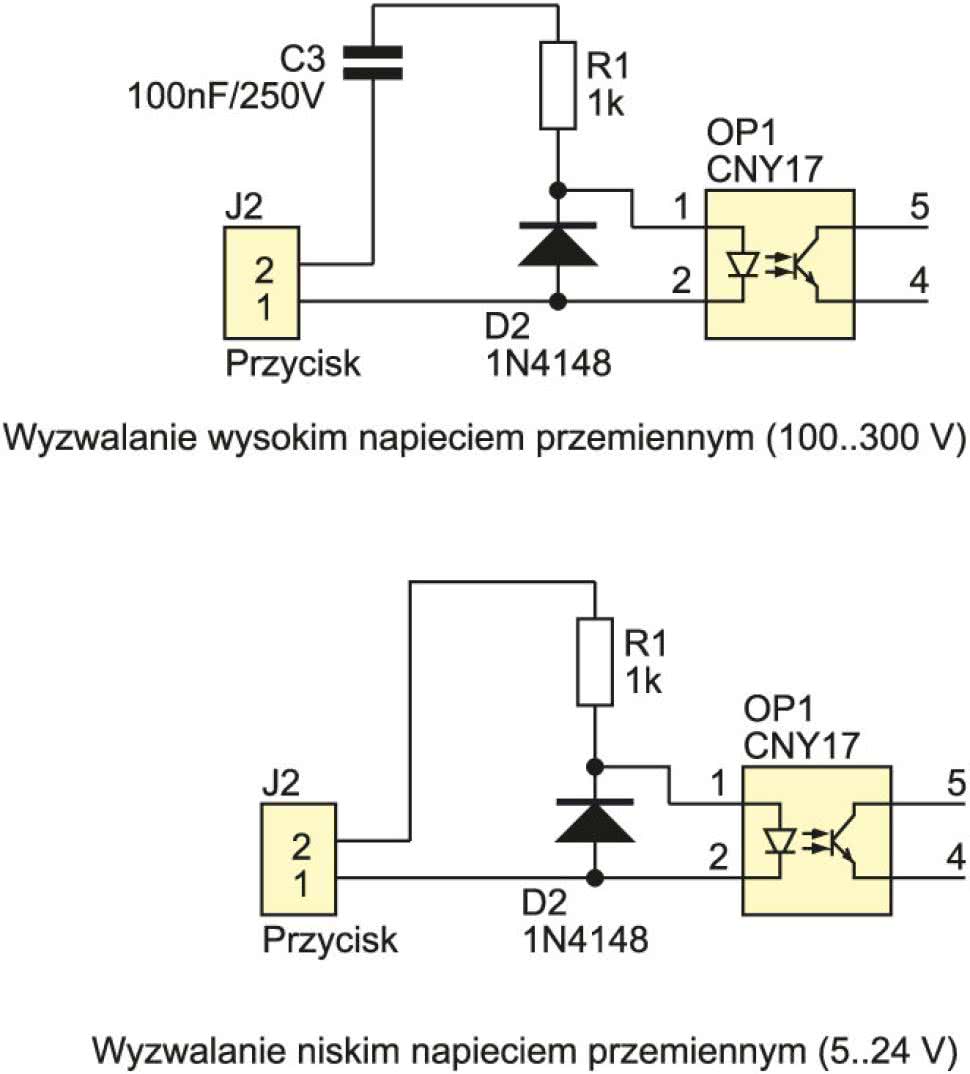

Dzwonek może być wyzwalany w dwojaki sposób: napięciem przemiennym podanym na piny 1-2 złącza J2 lub zwarciem tych pinów. Jeśli dzwonek jest wyzwalany napięciem przemiennym (100...250 VAC) montujemy elementy C1, R1, D2 i nie montujemy R2 i JP4. Wygląd układu w takiej konfiguracji można zobaczyć na rys. 2.

Rysunek 2

Kondensator C3 dla prądu przemiennego ma pewną około 32 kΩ, co ograniczy prąd diody do 7 mA. R1 zabezpiecza transoptor przed udarem prądu, który pojawi się w momencie, gdy kondensator będzie rozładowany. D2 zabezpiecza diodę transoptora przed napięciem wstecznym oraz umożliwia przeładowanie kondensatora przy ujemnych połówkach napięcia przemiennego. Na rys. 2 pominięto rezystory R10 i R11 rozładowujące kondensator. Warto je wlutować, ponieważ kondensator potrafi bardzo długo zachować ładunek. Jeśli napięcie wyzwalające będzie niskie (5...24 V), to zamiast C3 wlutowujemy zworę.

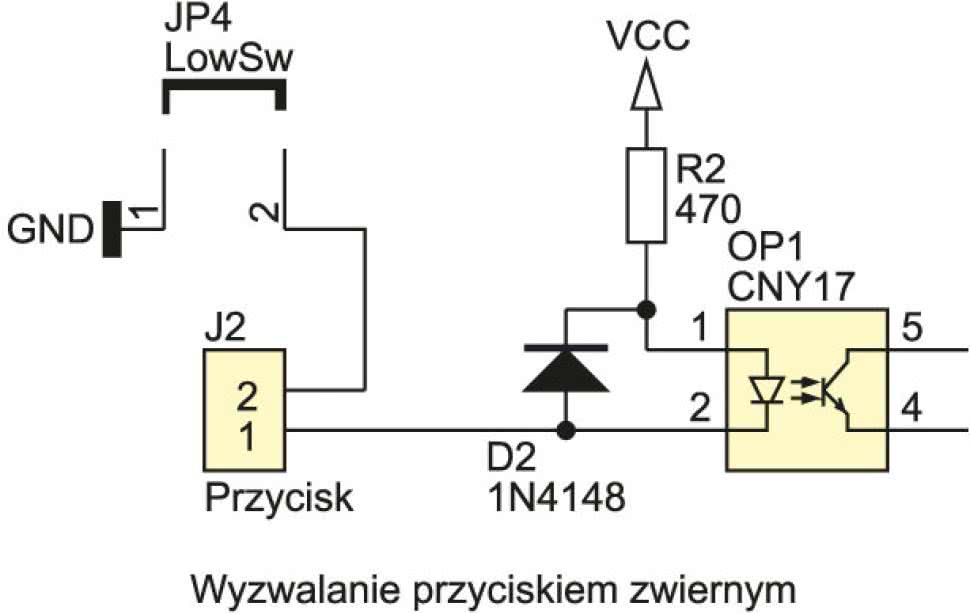

Jeśli wyzwalanie ma być realizowane przez zwarcie pinów złącza J2, to elementy R1 i C1 zastępujemy zworami oraz montujemy R2 i zwieramy JP4. Wygląd układu w takiej konfiguracji można zobaczyć na rys. 3.

Rysunek 3

W celach testowych dodano przycisk S1 uruchamiający dzwonek.

Montaż i uruchomienie

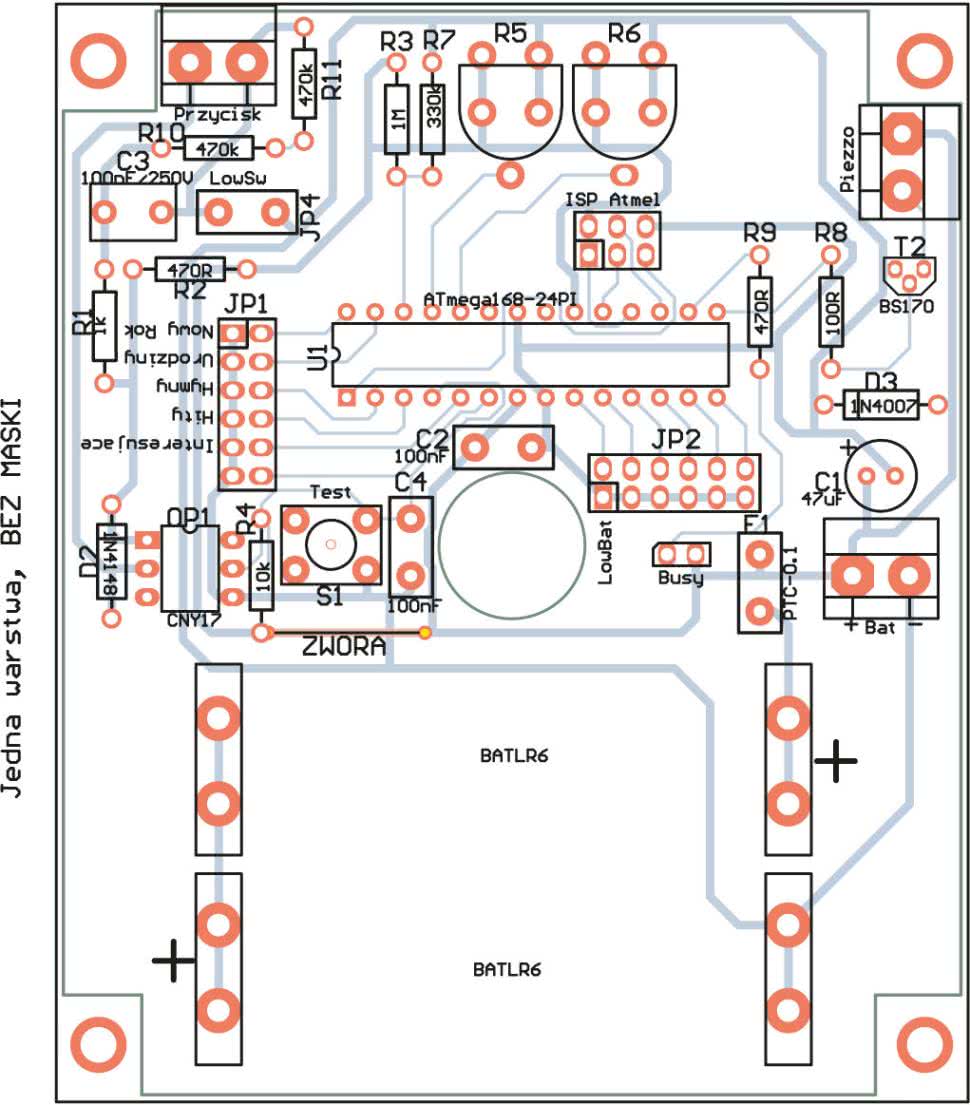

Schemat montażowy dzwonka zamieszczono na rys. 4. Montaż przeprowadzamy klasycznie, od elementów najmniejszych do największych. Jeśli nie przewidujemy programowania procesora w systemie, to można nie montować złącza JP3.

Rysunek 4

Autor przeprowadził wiele prób z różnymi głośnikami, blaszkami piezzo, różnymi typami tranzystorów i najlepsze rezultaty osiągnął na dużej blaszce piezo.

Dzwonek jest przeznaczony do umieszczenia w obudowie KM-35N. Należy pamiętać o wykonaniu otworu w obudowie w okolicach blaszki piezzo. W przeciwnym wypadku, dźwięk będzie cichy.

Sławomir Skrzyński

Wykaz elementów:
