Energooszczędny przekaźnik elektromagnetyczny

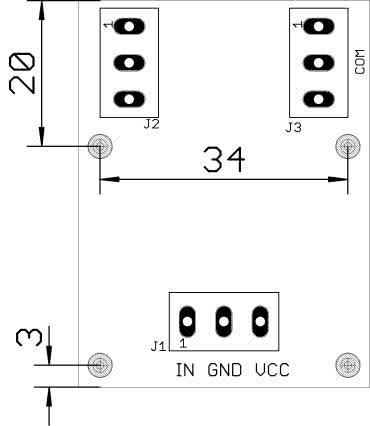

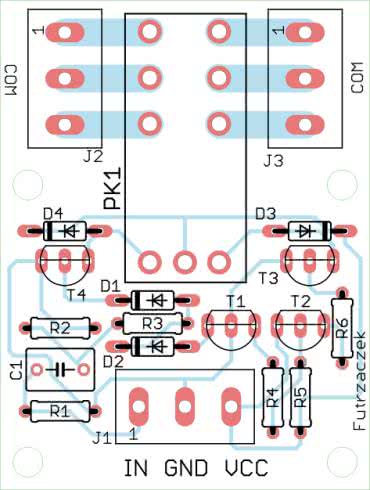

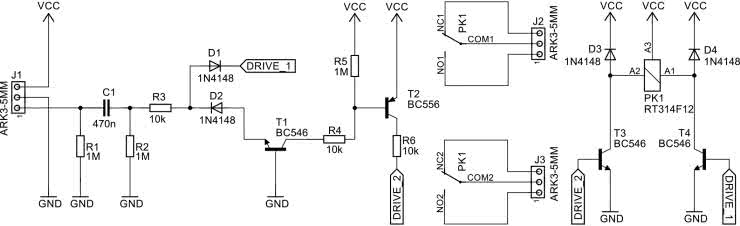

Podstawowe parametry: przełączanie styków przekaźnika elektromagnetycznego sterowane zewnętrznym sygnałem TTL, współpraca z sygnałem sterującym o wartości szczytowej co najmniej 3 V, zasilanie napięciem 12 V, niemal zerowy pobór prądu w stanie spoczynku, wyjście w postaci styków DPDT. Przekaźnik elektromagnetyczny może przewodzić prąd stały lub przemienny (jego kierunek jest bez znaczenia). Do niewątpliwych zalet należą szeroki zakres tolerancji przełączanych napięć i małe straty na rezystancji styków. Przysłowiowe schody pojawiają się w sytuacji, kiedy urządzenie ma narzucone restrykcyjne wymagania dotyczące poboru mocy, zaś wyjście sterujące przekaźnikiem jest pojedyncze, zero-jedynkowe. Wtedy z pomocą może przyjść opisany niżej układ. Budowa Schemat ideowy omawianego układu pokazano na rysunku 1. Wejście sygnału...
