24-bitowy sprzętowy licznik impulsów z interfejsem I²C

24-bitowy sprzętowy licznik impulsów z interfejsem I²C

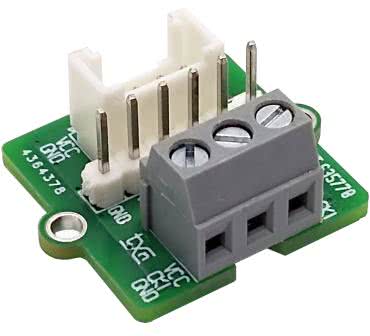

Moduł 24-bitowego licznika impulsów, przydatny w domowej automatyce, np. do zliczania sygnałów z przystawek impulsowych liczników mediów.

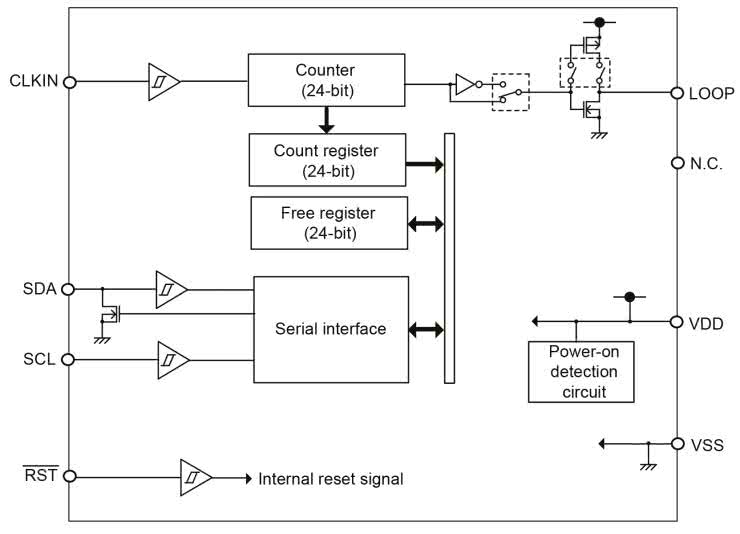

Podstawowe parametry: konstrukcja oparta na sprzętowym liczniku scalonym typu S-35770, wejście zliczające aktywowane zboczem narastającym, sprzętowe wejście resetowania licznika, interfejs I²C do odczytu zawartości licznika i obsługi rejestru użytkownika, zasilanie: 1,5...5,5 V/300 μA (maks.) Moduł bazuje na układzie 24-bitowego licznika z interfejsem I²C typu S-35770 firmy Ablic, którego budowę pokazano na rysunku 1.
Aby kontynuować czytanie wykup Prenumeratę
Artykuł ukazał się w
Elektronika Praktyczna
maj 2024
