Regulator jasności podświetleń do fotografii produktowej i makro

Regulator jasności podświetleń do fotografii produktowej i makro

Układ powstał po to, aby ułatwić fotografowanie detali w małym namiocie bezcieniowym. Namiot ma podświetlenie górne, w postaci listew LED oraz dodatkowo został doposażony w podświetlaną podstawkę LED. Oba źródła zasilane są z ładowarki USB, niestety pozbawione są regulacji jasności.

Podstawowe parametry:
  • umożliwia niezależną regulację jasności dwóch źródeł światła LED,
  • napięcie wyjściowe wynosi 5 V, a maksymalny pobór mocy to 2×2,5 W,
  • może być zasilany z powerbanku lub ładowarki USB.

Mały regulator PWM, zasilany z banku energii lub ładowarki USB, umożliwia niezależną regulację jasności dwóch źródeł światła LED. Ułatwia to prawidłowe oświetlenie detalu i uprasza wykonanie poprawnie naświetlonej fotografii.

Budowa i działanie

Schemat ideowy układu jest pokazany na rysunku 1. Moduł składa się z dwóch identycznych kanałów. Regulator zasilany jest z gniazda USB micro PWR. Podłączony zasilacz musi mieć wydajność min. 1 A.

Rysunek 1. Schemat ideowy układu

Generator o wypełnieniu regulowanym potencjometrem oznaczonym DMA, zbudowany jest na bramce Schmidta U1A układu HC14. Równolegle połączone bramki U1B, U1C buforują generator i zapewniają wysterowanie tranzystora kluczującego Q1. Przebieg zasilający PWM doprowadzony jest do gniazd OUT. Układ zaprojektowany jest do podświetleń o napięciu 5 V i poboru mocy maksymalnie 2×2,5 W, co wystarcza w opisanej aplikacji.

Montaż i uruchomienie

Układ zmontowany jest na niewielkiej dwustronnej płytce drukowanej, której schemat pokazano na rysunku 2. Montaż nie wymaga szczegółowego opisu.

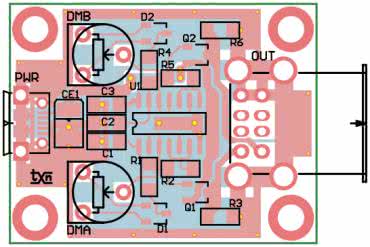

Rysunek 2. Schemat płytki PCB

Po podłączeniu zasilania do złącza PWR i LED do gniazd OUT, zmieniając położenie potencjometrów powinna być możliwa niezależna regulacja jasności LED. Warto zwrócić uwagę na jakość ładowarki i kabli połączeniowych, aby spadki napięć nie powodowały zakłóceń w regulacji jasności kanałów.

Adam Tatuś, EP

Wykaz elementów:
Rezystory: (SMD1206, 1%)
  • R1, R4: 1 kΩ
  • R2, R5: 47 Ω
  • R3, R6: 10 kΩ
Kondensatory:
  • C1, C2: 10 nF (SMD1206)
  • CE1: 47 μF/10 V tantalowy (SMD3528)
  • C3: 100 nF (SMD1206)
Półprzewodniki:
  • D1, D2: BAT54S dioda podwójna (SOT-23)
  • Q1, Q2: DMG3415U tranzystor MOSFET (SOT-23)
  • U1: HC14 (SO14)
Pozostałe:
  • DMA, DMB: potencjometr montażowy 10 kΩ 5 mm
  • OUT: gniazdo USB A podwójne
  • PWR: gniazdo USB micro (MX105017-0001)
Artykuł ukazał się w
Elektronika Praktyczna
styczeń 2023
