Podstawowe parametry:
- wyprowadza sygnały magistrali I²C na złącza SIP/EH/JST/Grove/Qwiic/Gravity oraz śrubowe DG
Budowa i działanie

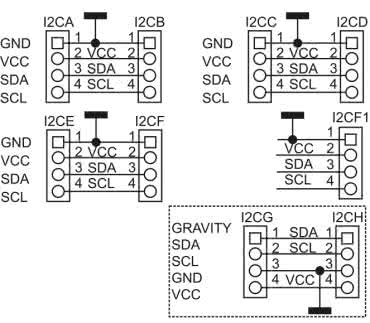

Schemat układu pokazano na rysunku 1. Wyprowadza sygnały magistrali I²C pomiędzy złączami SIP/EH/JST/Grove/Qwiic oraz śrubowym DG (I²CA...I²CF1). Dodatkowe złącza SIP/JST (I²CG/I²CH) z przyporządkowaniem sygnałów według standardu Gravity uzupełniają funkcjonalność modułu.
Rysunek 1. Schemat ideowy adaptera I²C
Montaż i uruchomienie
Adapter zmontowany jest na dwustronnej płytce drukowanej, której schemat został pokazany na rysunku 2.
Rysunek 2. Schemat płytki PCB
Montaż jest typowy i nie wymaga opisu.
Adam Tatuś, EP
Wykaz elementów:
Rezystory:
Kondensatory:
Półprzewodniki:
Pozostałe:
- I²CA: złącze EH kątowe 2,54 mm
- I²CB, I²CH: złącze SIP 2,54 mm
- I²CC, I²CG: złącze JST 2 mm
- I²CD: złącze śrubowe 3,81 mm (DG381-3.5-4)
- I²CE: złącze Grove 2 mm (110990030)
- I²CF, I²CF1: złącze JST 1 mm
