Wzmacniacz 4×35 W z TDA7385

Wzmacniacz 4×35 W z TDA7385
Pobierz PDF Download icon

Układ scalony TDA7385 umożliwia budowę 4-kanałowego wzmacniacza mocy sygnału audio. Pracuje on w klasie AB, a jego moc wyjściowa wynosi do 35 W na kanał. Ma zabezpieczenia przeciwzwarciowe i ESD, funkcje wyciszenia oraz uśpienia.

TDA7385 charakteryzuje się małymi zniekształceniami oraz niskimi szumami. Na rysunku 1 i rysunku 2 przedstawiono charakterystyki zniekształceń, odpowiednio, w funkcji mocy wyjściowej oraz częstotliwości sygnału.

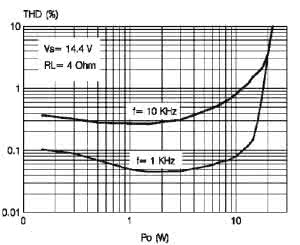

Rysunek 1. Zależność zniekształceń od mocy wyjściowej przy f=const

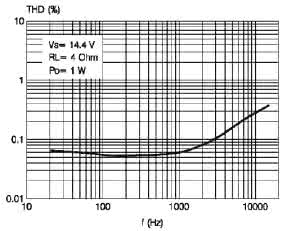

Rysunek 2. Zależność zniekształceń od częstotliwości sygnału wejściowego przy PWYJ=const

Układ scalony TDA7835 jest przeznaczony głównie do konstrukcji wzmacniaczy przeznaczonych do instalacji w samochodzie. Na rysunku 3 pokazano schemat ideowy wzmacniacza pochodzący z jego noty aplikacyjnej.

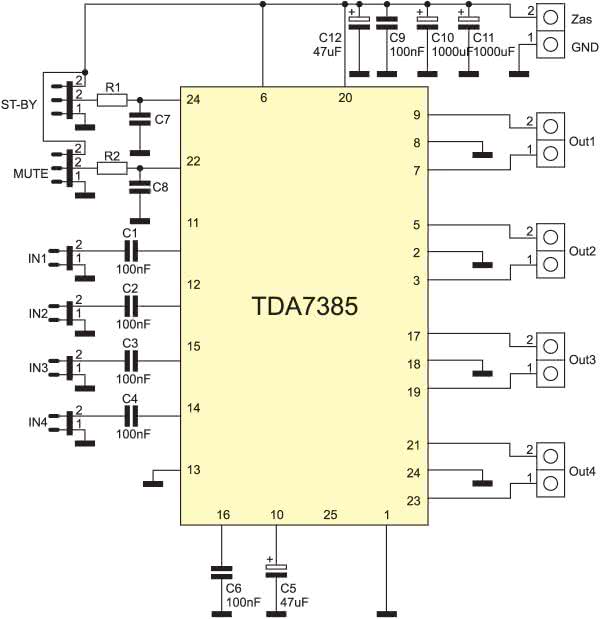

Rysunek 3. Schemat ideowy wzmacniacza 4×35 W z TDA7385

Schemat montażowy wzmacniacza zamieszczono na rysunku 4.

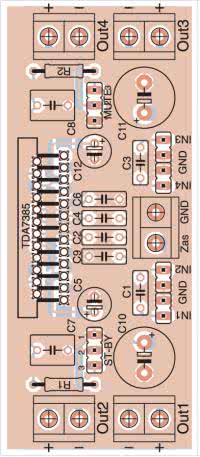

Rysunek 4. Schemat montażowy wzmacniacza 4×35 W TDA7385

Składa się on z niewielkiej liczby elementów, więc jego montaż nie powinien nastręczać trudności nawet początkującym elektronikom. Układ po zmontowaniu jest od razu gotowy do pracy, jednak pracuje w trybie wyłączenia. Załączenie go wymaga zwarcia wyprowadzeń ST-BY i MUTE do masy. Podczas montażu kondensatory C5 i C12 warto wlutować na samym końcu, już po przykręceniu radiatora za pomocą dwóch wkrętów, ponieważ ich zamontowanie może utrudnić montaż radiatora.

Wzmacniacz może sterować obciążeniem o impedancji 4 Ω lub większym, jednak, pełną moc wyjściową osiąga dla obciążenia 4 Ω. Układ należy zasilać napięciem 12...18 VDC.

AW

Wykaz elementów:
Rezystory:
  • R1: 10 kΩ
  • R2: 47 kΩ
Kondensatory:
  • C1...C4, C6, C9: 100 nF
  • C5, C12: 47 μF/35 V
  • C7, C8: 1 μF MKT
  • C10, C11: 1000 μF/25 V
Półprzewodniki:
  • US1: TDA7385
Inne:
  • ARK2: 5 szt.
  • Goldpin 1×4: 2 szt.
  • Goldpin 1×3: 2 szt.
  • Jumper: 2 szt.
