- stereofoniczny wzmacniacz liniowy,
- prosta i bezpieczna konstrukcja,
- zasilanie 12 V/100 mA.
Budowa i działanie

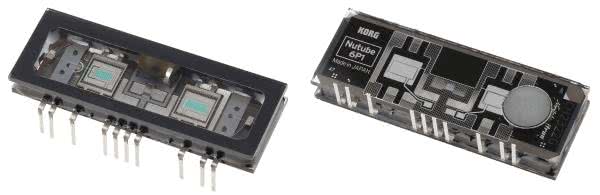

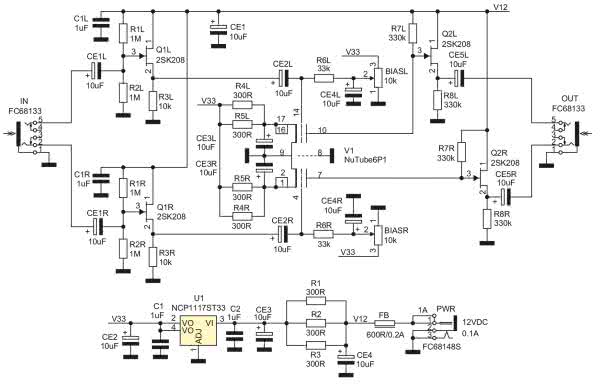

Prezentowany wzmacniacz linowy jest hybrydą elementów dyskretnych i lampy 6P1 (fotografia 1). Jest prosty w montażu i uruchomieniu, omija problemy spotykane w klasycznych układach lampowych. Schemat wzmacniacza pokazuje rysunek 2. Układ oparty jest na fabrycznej aplikacji proponowanej przez producenta lampy, firmę Korg. Elementy kanału lewego oznaczone są zakończeniem L, prawego R, elementy wspólne nie mają dodatkowych oznaczeń.
Sygnał wejściowy z gniazda IN typu MiniJack doprowadzony jest do stopnia na tranzystorze polowym Q1L. Jego zadaniem jest zapewnienie niskiej rezystancji sterującej lampą niezależnie od parametrów podłączonego źródła sygnału. Następnie sygnał podawany jest na siatkę lampy V1. Lampa polaryzowana jest poprzez obwód BIASL, R6L ustalający punkt pracy. Żarzenie lampy stabilizowane jest przez U1 typu NCP1117, a obniżenie i filtracja do 0,7 V zrealizowana jest na rezystorach R4L, R5L. Rezystory R1...3 zmniejszają napięcie wejściowe stabilizatora. Wzmocnione przez lampę napięcie doprowadzone jest bezpośrednio do stopnia na tranzystorze Q2L zapewniającego dopasowanie impedancji. Sygnał wyjściowy dostępny jest na gnieździe OUT.
Układ zasilany jest poprzez gniazdo PWR poprzez typowy wtyk zasilający 2,1 mm. Napięcie zasilania wynosi 12 V, pobór prądu nie przekracza 100 mA. Układ musi być zasilany napięciem stabilizowanym, najlepiej stabilizatorem liniowym. Jeżeli planujemy zastosowania przenośne układ można zasilać z baterii 9 V lub małego akumulatora żelowego 12 V.
Montaż i uruchomienie

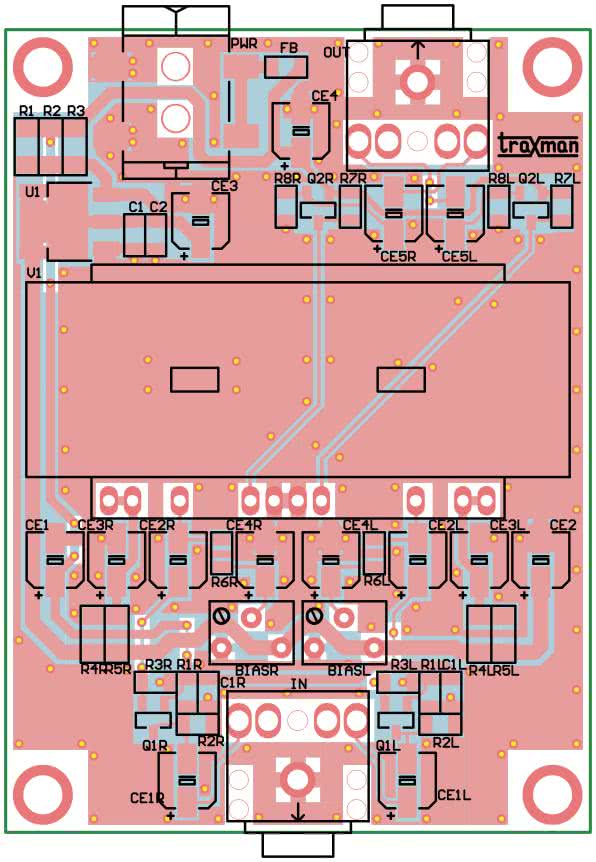

Wszystkie elementy przedwzmacniacza umieszczone są na dwustronnej płytce drukowanej. Schemat płytki, wraz z rozmieszczeniem elementów pokazuje rysunek 3. Montaż płytki jest typowy i nie wymaga opisu. Podczas lutowania lampy należy zachować ostrożność, ponieważ łatwo uszkodzić kruche wyprowadzenia tego nietypowego elementu. Przed montażem warto podkleić lampę taśmą dwustronną do powierzchni płytki. Zmontowany układ widoczny jest na fotografii tytułowej.
Wzmacniacz wymaga przeprowadzenia regulacji. Potrzebne będą generator i oscyloskop lub analizator widma. Po doprowadzeniu zasilania 12 V o wydajności przynajmniej 100 mA należy sprawdzić wartość napięcia żarzenia na kondensatorach CE3L, CE3R, która powinna zawierać się w przedziale 0,6...0,8 V. Następnie do wejścia należy doprowadzić sygnał 1 kHz/100 mV z generatora sygnałowego. Podłączając sondę oscyloskopu lub analizatora widma do wyjścia układu, potencjometrami BIASL i BIASR należy ustawić najniższe zniekształcenia sygnału wyjściowego. Teraz pozostaje tylko podłączyć przedwzmacniacz słuchawkowy do docelowego zestawu audio i cieszyć się dźwiękiem...
Adam Tatuś, EP
- R1…R3, R4L, R4R, R5L, R5R: 300 Ω SMD1206
- R1L, R1R, R2L, R2R: 1 MΩ SMD0805
- R3L, R3R: 10 kΩ SMD0805
- R6L, R6R: 33 kΩ SMD0805
- R7L, R7R, R8L, R8R: 330 kΩ SMD0805
- BIASL, BIASR: pot. wieloobrotowy pionowy 10 kΩ
- C1, C2, C1L, C1R: 1 μF SMD0805
- CE1, CE2, CE3, CE4, CE1L, CE1R, CE2L, CE2R, CE3L, CE3R, CE4L, CE4R, CE5L, CE5R: 10 μF/25 V
- Q1L, Q1R, Q2L, Q2R: 2SK208
- U1: NCP1117ST33 SOT223
- V1: NuTube6P1 Korg
- FB: koralik ferrytowy 600 Ω/0,2 A
- IN, OUT: gniazdo minijack 3,5 mm stereo
- PWR: złącze zasilania DC 2,1 mm
