Sterownik płynnego rozjaśniania i wygaszania oświetlenia LED

Sterownik płynnego rozjaśniania i wygaszania oświetlenia LED
Pobierz PDF Download icon

Nagłe włączenie lub wyłączenie oświetlenia może powodować chwilową dezorientację, zanim wzrok przystosuje się do nowych warunków. Zdecydowanie przyjemniejsze wrażenie wywołuje efekt spowolnionego, płynnego rozświetlania i wygaszania.

Podstawowe parametry:
  • sterowanie jednym przyciskiem,
  • regulowany czas rozjaśniania i wygaszania w zakresie 3…90 sekund,
  • obciążenie wyjścia max. 5 A (ok. 60 W)
  • zasilanie 10…18 V.

Działanie układu

Prezentowany sterownik polecany jest do taśm LED oraz niektórych żarówek LED pracujących w konfiguracji diody z szeregowym rezystorem (bez układu stabilizującego prąd). Naciśnięcie przycisku uruchamia układ płynnie zaświecający dołączone do wyjścia układu źródło światła. Po ponownym naciśnięciu przycisku nastąpi jego płynne, powolne wygaszenie. Czas rozjaśniania i wygaszania regulowany jest potencjometrem.

Budowa układu

Schemat ideowy sterownika pokazano na rysunku 1. Opisywany układ włączany jest między źródło zasilania a odbiornik. Wymaga zasilania napięciem stałym, może to być akumulator lub dowolny zasilacz o wydajności prądowej odpowiadającej dołączonemu obciążeniu. Dioda D1 zabezpiecza układ przed dołączeniem go do napięcia o niewłaściwej polaryzacji.

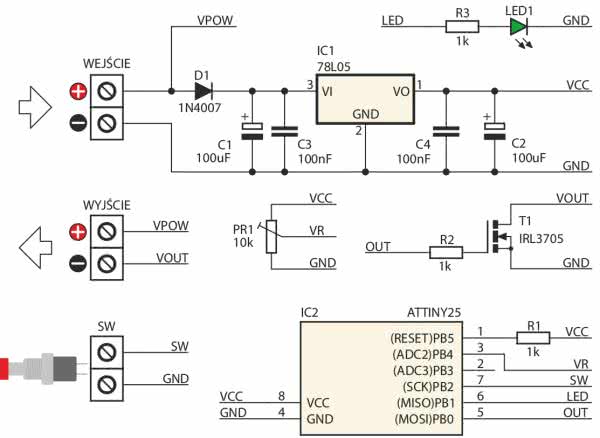

Rysunek 1. Schemat układu

Napięcie wejściowe jest podawane na stabilizator IC1 typu 78L05, natomiast kondensatory C1...C4 zapewniają odpowiednią filtrację tego napięcia. Pracą układu steruje mikrokontroler IC2 ATTINY25. Elementem wykonawczym jest tranzystor T1 – IRL3705. Jest to tranzystor typu Logic-Level Gate Drive, dzięki czemu może być sterowany bezpośrednio z mikrokontrolera.

Montaż i obsługa

Moduł należy zmontować na płytce drukowanej o wymiarach 35×48 mm, której schemat montażowy pokazano na rysunku 2.

Rysunek 2. Schemat płytki PCB wraz z rozmieszczeniem elementów

Montaż układu rozpoczynamy od wlutowania w płytkę rezystorów i innych elementów o niewielkich rozmiarach, a kończymy, montując podstawkę, kondensatory elektrolityczne, złącza śrubowe oraz tranzystor wraz z radiatorem. Układ po zmontowaniu od razu gotowy jest do pracy. Na rysunku 3 pokazano sposób podłączenia sterownika.

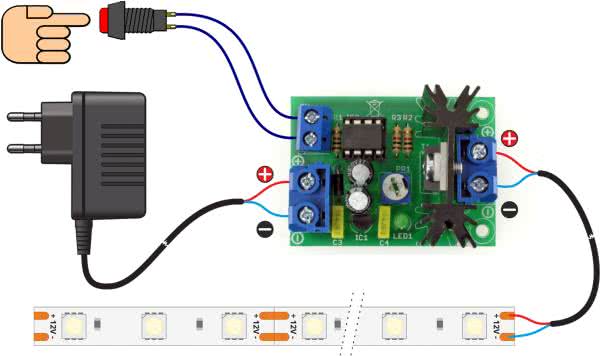

Rysunek 3. Sposób podłączenia sterownika

Czas trwania funkcji rozjaśniania i wygaszania można regulować za pomocą potencjometru PR1 w zakresie od 3 do około 90 sekund. Cały proces sygnalizowany jest migotaniem diody LED1, natomiast po jego zakończeniu dioda będzie świecić światłem ciągłym.

EB

Wykaz elementów:
Rezystory:
  • R1…R3: 1 kΩ
  • PR1: 10 kΩ
Kondensatory:
  • C1, C2: 100 μF/16 V
  • C3, C4: 100 nF
Półprzewodniki:
  • IC1: 78L05
  • IC2: ATTINY25
  • T1: IRL3705
  • D1: 1N4007
  • LED1: dioda LED
Inne:
  • SW: DG301-5.0/2
  • IN, OUT: DG360-7.5/2
Artykuł ukazał się w
Elektronika Praktyczna
sierpień 2019
