- regulacja temp. załączania w zakresie ok. 10…100°C,
- zasilanie 10…18 V,
- obciążenie max. 4 A
Układ pracuje jako termostat, włączając i wyłączając wentylator i tym samym zapewnia nadzorowanemu urządzeniu stabilne warunki pracy. Próg załączenia ustawiany jest przez użytkownika i można go regulować w zakresie od mniej więcej 10°C do około 100°C.

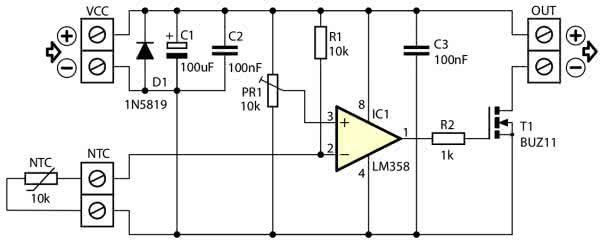

Schemat układu pokazany jest na rysunku 1. W układzie zastosowano wzmacniacz operacyjny U1 typu LM358, pracujący w roli komparatora napięcia. Napięcie uzyskiwane z dzielnika z termistorem RT1 porównywane jest z napięciem odniesienia regulowanym potencjometrem PR1. W momencie kiedy pod wpływem temperatury oporność termistora zmaleje poniżej wartości powodującej powstanie na wejściu 2 wzmacniacza napięcia mniejszego od ustawionego na wejściu 3, wyjście wzmacniacza za pośrednictwem tranzystora T1 włączy wentylator. Po zmniejszeniu się temperatury wymuszone chłodzenie wyłączy się.

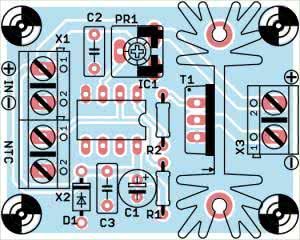

Moduł należy zmontować na płytce drukowanej o wymiarach 45×38 mm, której widok z ułożeniem elementów pokazano na rysunku 2. Cały układ zawiera niewielką liczbę elementów, a sam montaż jest typowy i nie powinien przysporzyć problemów. Montaż rozpoczynamy od wlutowania w płytkę rezystorów i innych elementów o niewielkich rozmiarach, a kończymy, montując złącza śrubowe i tranzystor uprzednio przykręcony do radiatora.
EB
- R1: 10 kΩ
- R2: 100 Ω (0805)
- NTC: termistor 10 kΩ
- PR1: 10 kΩ
- C1: 100 µF
- C2, C3: 100 nF
- IC1: LM358
- T1: BUZ11
- X1…X3: DG301-5.0/2
- Radiator + drobne elementy montażowe
