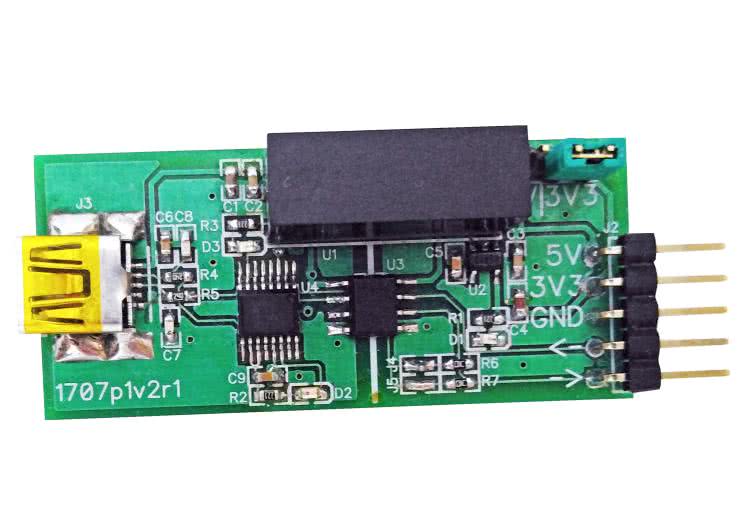

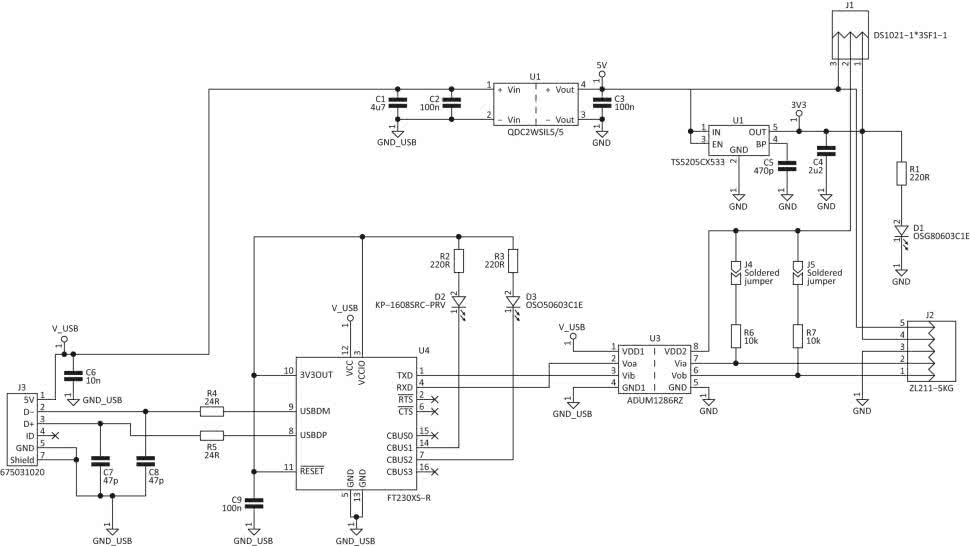

Schemat ideowy przejściówki pokazano na rysunku 1.
Sercem urządzenia jest układ U3 (ADUM1286RZ), który jest dwukierunkowym, cyfrowym izolatorem sygnałów produkowanym przez firmę Analog Devices. Układ dopuszcza napięcie w wartości 3,3 V i 5 V. Do konwersji komunikacji UART <–> USB służy układ U4, czyli wszystkim znany FT230XS-R. Do układu dołączone są dwie diody świecące:
- D2 świeci, gdy następuje przesłanie ramki od komputera do urządzenia.
- D3 świeci, gdy następuje przesłanie ramki od urządzenia do komputera.

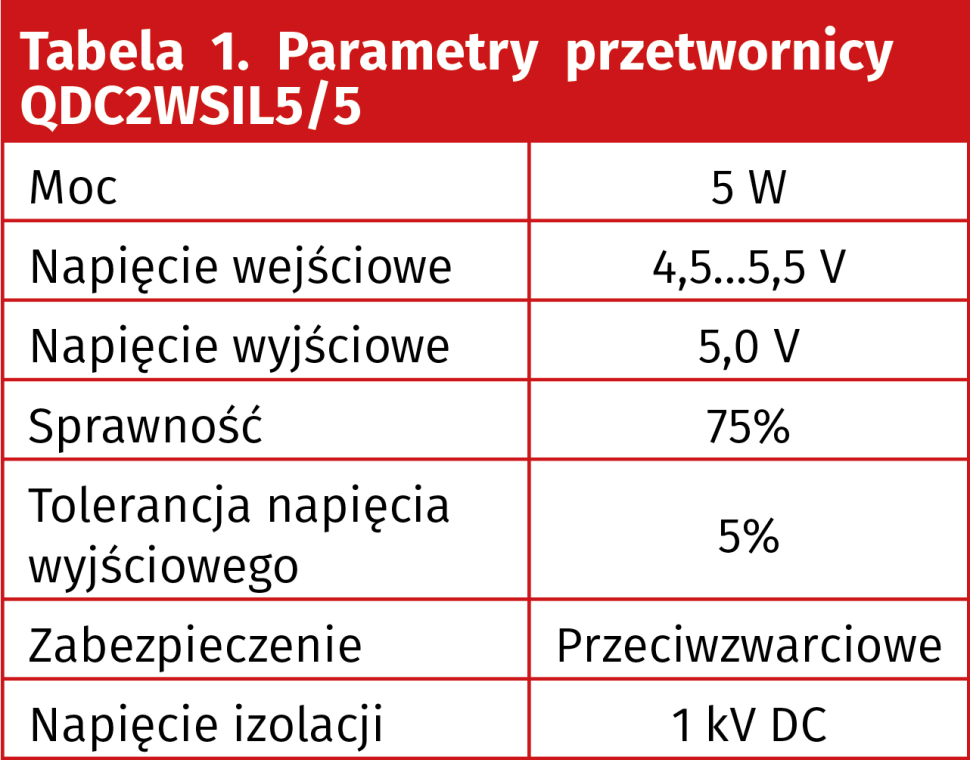

Układ U1 to izolowana przetwornica typu QDC2WSIL5/5. Jej parametry umieszczono w tabeli 1. Wytwarza ona napięcie wyjściowe +5 V z tolerancją 5%. Tym napięciem można zasilać zewnętrzne układy. Stabilizator U2 to TS5205CX533. Obniża napięcie z 5 V do 3,3 V.
Tym napięciem również można zasilać zewnętrzne układy. Napięcia te są dostępne na złączce J2. Złącze J1 służy do wyboru ( za pomocą zworki) napięcia na wtórnej stronie izolatora. Należy wybrać odpowiednie napięcie względem urządzenia komunikującego się poprzez UART.
Wybranie nieodpowiedniego napięcia spowoduje błąd komunikacji. W niektórych sytuacjach może to spowodować uszkodzenie urządzenia dołączanego do przejściówki! Dlatego należy je wybrać z rozwagą.
Dioda D1 służy do sygnalizacji załączenia napięcia 3,3 V po stronie od urządzenia. Pola lutownicze J4 i J5 służą do dołączenia rezystorów zasilających linie komunikacyjne po stronie urządzenia przez rezystory 10 kΩ do napięcia wybranego przez złącze J1. Pola te można zewrzeć kroplą cyny lub rezystorem 0 Ω w obudowie 0603. Rezystory podciągające są pomocne w wypadku otwarcia portu komunikacyjnego przy wyłączonym urządzeniu, z którym komunikujemy się przez przejściówkę. Brak rezystorów może powodować stany nieustalone na linii komunikacyjnej i wyświetlanie „śmieci” na terminalu. Złączka J2 służy do doprowadzenia sygnałów RX, TX oraz wyprowadzenia na zewnątrz napięcia zasilającego 5 V, i 3,3 V oraz GND. Przejściówka ma maksymalne napięcie przebicia 1 kV.

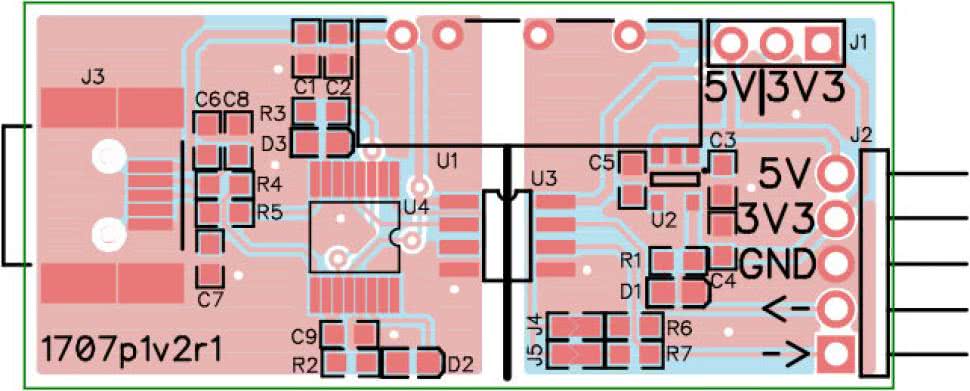

Na rysunku 2 pokazano schemat montażowy przejściówki.
Rozpoczynamy go od najmniejszych elementów SMD. Na początek proponuję montaż układów U4, U3, U2, diody LED, kondensatorów, a następnie rezystorów. Na koniec montujemy złączki J3, J1, J2 oraz przetwornicę U1. Po zlutowaniu należy sprawdzić, czy nie ma zwarć, zwłaszcza na złączce USB. Przy pozytywnym wyniku kontroli można przyłączyć przejściówkę do portu USB komputera, a następnie woltomierzem sprawdzić napięcie występujące na złączce J2 (5 V i 3,3 V). Jeśli napięcia są poprawne, to przejściówka jest gotowa do pracy.
