Zdarzają się sytuacje, w których musimy sprawdzić diody LED. Czasem musimy zlokalizować katodę i anodę, a niekiedy określić kolor świecenia diody. Możemy zastosować miernik uniwersalny, ale zdarzają się sytuacje, że napięcie testowania miernika jest zbyt małe, aby wprowadzić diodę w stan przewodzenia. Wtedy z pomocą może przyjść opisywane urządzenie.

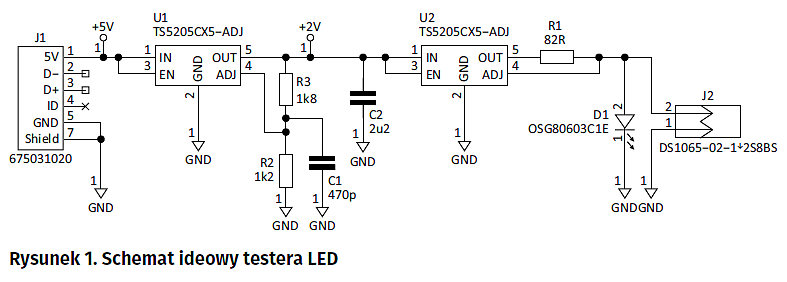

Na rysunku 1 pokazano schemat ideowy proponowanego rozwiązania testera. Jego głównym zadaniem jest podanie odpowiedniego napięcia oraz odpowiednio ograniczonego prądu zasilającego diodę w kierunku przewodzenia w taki sposób, aby jej nie uszkodzić, a zarazem zaświecić. Tester jest zasilany ze złącza mini USB (J1). Stabilizator TS5205CX5-ADJ (U1) służy ograniczeniu napięcia do 2 V. Rezystory R2 i R3 ustalają napięcie na wyjściu stabilizatora. Napięcie wyjściowe oblicza się z wzoru UOUT = 1.24×(1+R1/R2). Stabilizator U2 jest w konfiguracji ogranicznika prądowego. Rezystor R1 (82 V) ogranicza prąd do około 15 mA. Dioda D1 nie jest montowana. Jej podstawka umieszczony na płytce drukowanej ułatwia testowanie diod SMD w obudowach 0603. Złącze J2 pozwala na dołączenie diod świecących w obudowach do montażu przewlekanego. Na płytce drukowanej dodatkowo zostały umieszczone dwa obszary pozbawione maski lutowniczej do przyłączania innych diod LED.

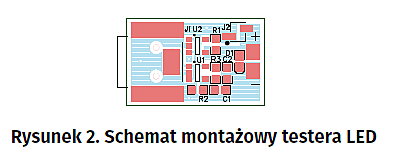

Schemat montażowy testera pokazano na rysunku 2. Jego montaż najlepiej rozpocząć od stabilizatorów. Następnie, stopniowo lutować rezystory i kondensatory. Na końcu złączkę USB oraz złączkę J2. Dla lepszego styku przykładanych diod, należy pocynować obszary odsłoniętej miedzi. Po zmontowaniu zasilamy tester z gniazda USB. Następnie, sprawdzamy wartość napięcia na padach testowych. Powinno ono wynosić około 2 V. Następnym krokiem jest zwarcie padów amperomierzem. Natężenie prądu zwarcia powinno wynosić około 15 mA. Tak sprawdzony tester jest gotowy do pracy.
