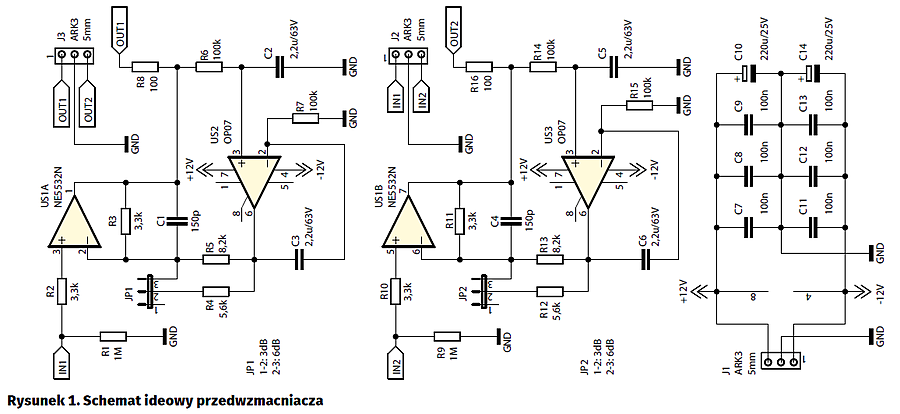

Przedstawiony układ jest dwukanałowym wzmacniaczem napięciowym o wzmocnieniu +6 dB lub +3 dB. Dodatkową funkcjonalnością jest zerowy poziom składowej stałej napięcia wyjściowego, nawet, jeżeli znajduje się ona sygnale wejściowym. Schemat układu jest widoczny na rysunku 1. Składa się z dwóch identycznych bloków, więc omówiony zostanie tylko jeden z nich. Wzmocnienie napięciowe jest realizowane przy użyciu wzmacniacza operacyjnego US1A. W jego otoczeniu znajdują się elementy, które czynią z niego wzmacniacz napięciowy o szerokim paśmie przenoszenia. W układzie prototypowym użyto NE5532, gdyż bardzo często zaprzęga się go do pracy w układach audio, choć nie ma przeciwwskazań, by użyć innego podwójnego układu wzmacniacza operacyjnego o tym samym rozkładzie wyprowadzeń.
Pętla ujemnego sprzężenia zwrotnego, które ogranicza wzmocnienie, składa się z rezystorów R3 i R5 oraz ew. R4. Dołączenie R4 równolegle do R5 zwiększa wzmocnienie do ok. +2 V/V, co odpowiada wzmocnieniu 6 dB. Bez nałożonej zworki, wzmocnienie wynosi ok. 1,4 V/V, co z kolei odpowiada wzmocnieniu 3 dB. Kondensator C1 ogranicza pasmo przenoszenia do około 320 kHz, co redukuje napięcie skutecznie szumów na wyjściu i poprawia stabilność wzmacniacza, jednocześnie nie wnosząc słyszalnego ograniczenia pasma oraz przesunięć fazowych w paśmie akustycznym.
Jak łatwo zauważyć, wejścia wzmacniacza US1A nie są sterowane z tej samej (lub nawet zbliżonej) rezystancji. W normalnych warunkach takie działanie byłoby niedopuszczalne, gdyż nieskompensowane prądy wejściowe wywołałyby powstanie na wyjściu składowej stałej o bliżej nieznanej wartości. Dodatkowy układ, zawierający wzmacniacz US2, zapobiega temu efektowi.
Napięcie wyjściowe jest uśredniane przy użyciu prostego obwodu całkującego RC, na który składają się rezystor R6 i kondensator C2. Stała czasowa tego obwodu to 220 ms, zatem częstotliwość odcięcia takiego filtru to około 700 mHz. Pasmo akustyczne zaczyna się od częstotliwości ok. 20 Hz, więc sygnały z tego zakresu nie przedostaną się przez ten filtr. Napięcie na C2 powinno był niemal stałe, o zerowej wartości średniej.
Zamknięciem drogi dla składowej stałej w pętli sprzężenia wzmacniacza US2 jest obwód zawierający wzmacniacz US1A. Kondensator C3 (razem z rezystorem R7) ograniczają pasmo przenoszenia układu kompensującego składową stałą, aby nie dochodziło do szybkich zmian napięcia na wyjściu w sytuacji, kiedy potencjały jego obu wejść są bliskie sobie. Jednocześnie, nie ogranicza to wzmocnienia dla składowej stałej.
Zasada działanie tego obwodu jest proste: jeżeli wartość średnia napięcia wyjściowego odbiega od zera, wzmacniacz US2 wpływa na prąd płynący przez R4/R5 w takim stopniu, aby owa składowa stała opadła do zera. Jednakowe wartości R5 i R6 zapewniają brak problemów z nieskompensowanymi prądami wejść tego wzmacniacza.
W prawidłowo działającym układzie, składowa stała napięcia wyjściowego powinna być na poziomie ok. 75 mV lub mniejszym. Na tle sygnału zmiennego, którego amplituda wynosi zazwyczaj setki miliwoltów, można uznać ją za całkowicie wyeliminowaną. W szereg z zaciskiem wyjściowym został włączony rezystor R8. Nie jest on konieczny, jednak praktyka wykazała, że sterowanie znacznych obciążeń pojemnościowych (np. długich kabli ekranowanych) bezpośrednio z wyjścia wzmacniacza operacyjnego, może spowodować jego wzbudzenie. Rezystor o tak małej wartości nie wpłynie negatywnie na pasmo przenoszenia, a jednocześnie nie dopuści do powstania tego przykrego efektu.

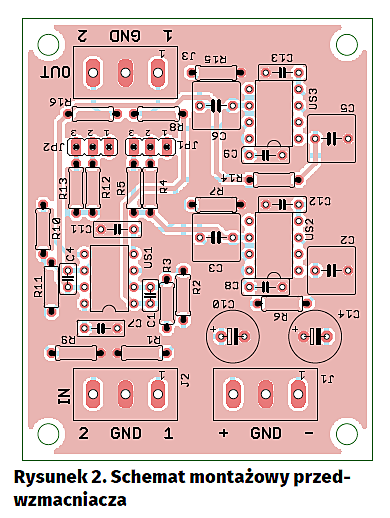

Schemat montażowy płytki drukowanej dla tego układu pokazano na rysunku 2. Jej wymiary to 68 mm×54 mm, zaś w odległości 4 mm od krawędzi płytki znajdują się otwory montażowe. Wszystkie układy scalone są zasilane napięciem symetrycznym. Wejścia zasilania każdego z nich są filtrowane kondensatorami o pojemności 100 nF, co zapobiega wzbudzeniom i utrudnia przenikanie zakłóceń z linii zasilających do sygnału. Wszystkie zastosowane elementy są w obudowach do montażu przewlekanego, więc montaż tego układu nie powinien nastręczać trudności nawet początkującym elektronikom. Pod układy scalone polecam zastosować podstawki. Montaż należy przeprowadzić w typowej kolejności – od elementów najniższych po najwyższe.
Prawidłowo zmontowane urządzenie nie wymaga dodatkowych czynności uruchomieniowych i jest od razu gotowe do pracy. Przestawiając zworki JP1/JP2 można ustawić wzmocnienie napięciowe. Można też zmienić wartości rezystorów R4/R5 i R12/R13, aby osiągnąć inną wartość wzmocnienia. Należy pamiętać, że w tym układzie osiągnięcie wzmocnienia równego 1 V/V nie jest możliwe, bo wiązałoby się to z rozerwaniem pętli sprzężenia zwrotnego dla układu OP07.
Jak wykazały pomiary przeprowadzone na prototypie, przy zasilaniu napięciem ±12 V, kompensacja działa prawidłowo przy składowej stałej napięcia wejściowego w granicach –5V...+5 V przy ustawionym wzmocnieniu 6 dB. Przy wzmocnieniu 3 dB ten zakres zawęża się do ok. –3V...+3 V. Powodem tego zawężenia jest większa rezystancja, przez którą układ OP07 steruje węzłem zawierającym wejście odwracające wzmacniacza US1. Należy to mieć na uwadze wymieniając rezystory w pętli sprężenia zwrotnego. Napięcie zasilania układu jest zdeterminowane przez użyte w nim wzmacniacze. Dla zestawu użytego w prototypie, czyli OP07 i NE5532, nie powinno ono przekraczać wartości ±18 V.
Warto nadmienić, że układ oddziela składową stałą z sygnału poprzez jego filtrowanie. Z tego powodu, przez ok. 2 sekundy od podaniu sygnału, kompensacja może nie działać w pełni, ponieważ obwody filtrujące muszą osiągnąć stan ustalony.
Michał Kurzela, EP
