Potencjometr "Panorama audio"

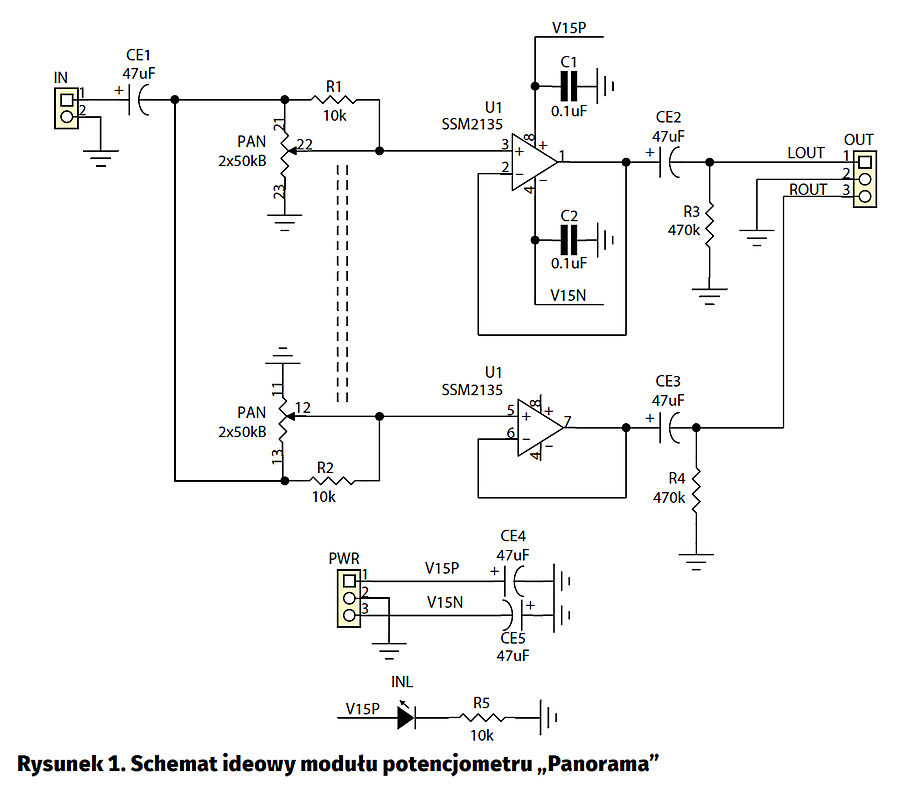

Schemat ideowy modułu potencjometru „Panorama” pokazano na rysunku 1.Monofoniczny sygnał z wejścia IN jest podawany na potencjometr stereofoniczny PAN. Ze względu na przeciwbieżne połączenie potencjometru jest możliwa zmiana proporcji sygnału doprowadzonego do kanałów wyjściowych. W środkowym położeniu PAN sygnał jest doprowadzony do wyjść z jednakową amplitudą. Sygnał z potencjometru jest buforowany i doprowadzony do złącza OUT, a stąd do miksera.

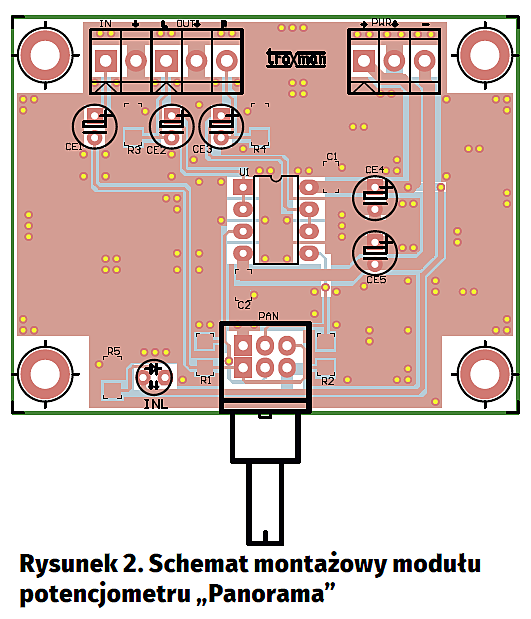

Moduł zmontowano na dwustronnej płytce drukowanej, której schemat montażowy pokazano na rysunku 2. Moduł nie wymaga uruchamiania.
