Precyzyjny, regulowany zasilacz uniwersalny 1,5...32 V/3 A

Precyzyjny, regulowany zasilacz uniwersalny 1,5...32 V/3 A
Pobierz PDF Download icon
Zasilacze i stabilizatory napięcia to tematy cieszące się niesłabnącym zainteresowaniem. Proponowane rozwiązanie to zasilacz oparty na standardowej aplikacji układu LM338, wzbogaconej o precyzyjny potencjometr wieloobrotowy.

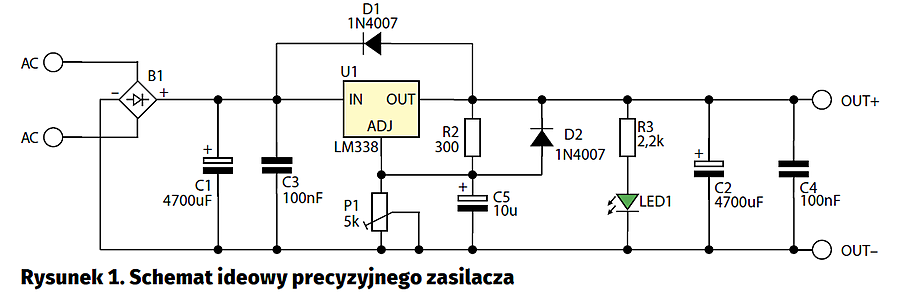

Schemat ideowy proponowanego rozwiązania zasilacza pokazano na rysunku 1. Aplikacja układu stabilizatora została rozszerzona o mostek prostowniczy i kondensator filtrujący napięcie wejściowe. Układ LM338 zawiera zabezpieczenia, które zapobiegają jego przegrzaniu oraz uszkodzeniu tranzystora wyjściowego spowodowanego zwarciem. Dioda LED1 informuje o obecności napięcia na wyjściu zasilacza. Napięcie wyjściowe ustalane jest za pomocą wieloobrotowego, precyzyjnego potencjometru P1. Maksymalne napięcie przyłożone do wejścia modułu nie powinno przekraczać 24 V AC.

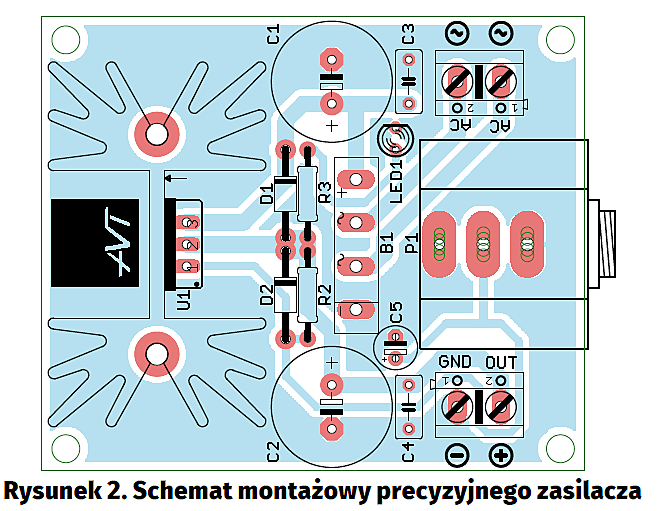

Schemat montażowy zasilacza pokazano na rysunku 2, Zmontowano go na niewielkiej dwustronnej płytce drukowanej. Montaż jest typowy i nie powinien przysporzyć kłopotów. Zasilacz nie wymaga żadnych czynności uruchomieniowych i jest gotowy do pracy natychmiast po dołączeniu napięcia wejściowego.
