Detektor przepływu prądu

Detektor przepływu prądu
Pobierz PDF Download icon
Podczas realizacji układów sterowania można natknąć się na wiele problemów natury analogowo-cyfrowej. Jednym z nich jest wykrycie, czy przez dany przewód płynie prąd przemienny o określonym natężeniu, co może być sygnałem, że zasilana nim maszyna pracuje poprawnie, lub przeciwnie - uległa awarii. Prezentowany detektor zdejmuje z barków konstruktora ciężar zaprojektowania części analogowej, gdyż wyjście tego urządzenia działa zero-jedynkowo.

Przedstawiony detektor jest przewidziany do zasygnalizowania, że w przewodzie przewleczonym przez przekładnik prądowy płynie prąd o amplitudzie większej niż zadana. Przystosowano go do pracy z siecią o częstotliwości 50 Hz lub 60 Hz.

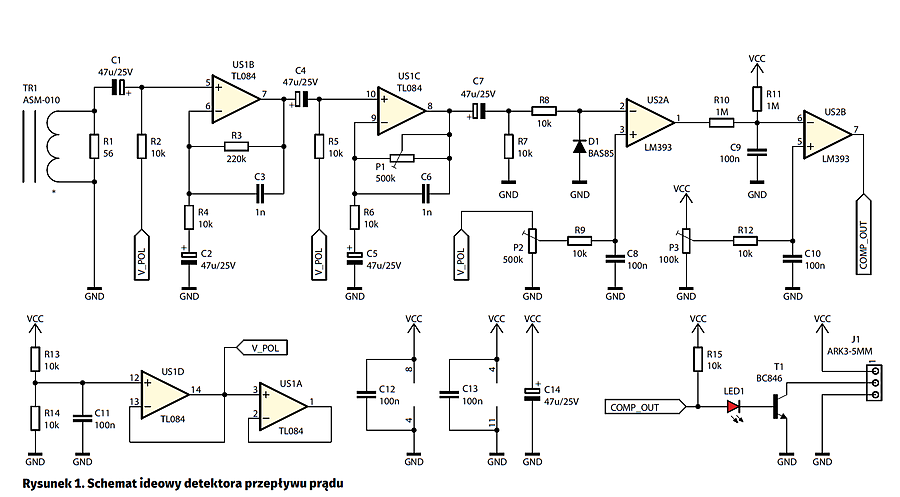

Schemat ideowy detektora pokazano na rysunku 1. Do pomiaru natężenia prądu służy przekładnik prądowy. Jest to o tyle wygodne rozwiązanie, że nie wymaga rozcinania i lutowania przewodu, nie wprowadza strat (jak szeregowy rezystor) oraz zapewnia bardzo dobrą izolację. Obciążeniem tego elementu jest rezystor, który – według producenta – powinien mieć rezystancję 50 V. Na potrzeby tego projektu przyjęto wartość nieco większą, ponieważ ułatwi to detekcję – odłoży się na nim większe napięcie. Stosując inny przekładnik, należy dopasować do niego rezystor obciążający.

Napięcie z przekładnika jest wzmacniane przez dwa stopnie wzmacniające: o stałym wzmocnieniu 23 V/V i o wzmocnieniu regulowanym w zakresie 1…51 V/V. Wykonano je na wzmacniaczach operacyjnych z wejściem JFET, aby brak skompensowania prądów wejściowych nie powodował znaczącego przesunięcia składowej stałej na wyjściu. Stopnie te mają sprzężenie zmiennoprądowe, aby składowa stała z pierwszego nie miała wpływu na następny. Pasmo przenoszenia wzmacniacza zostało ograniczone: od dołu przez stałą czasową obwodów C1/R2, C4/R5, C5/R6 i C7/R7, co daje wypadkową częstotliwość graniczną ok. 0,6 Hz, natomiast od góry przez obwody R3/C3 i P1/C6. Górna częstotliwość graniczna zależy od położenia P1 i waha się od ok 300 Hz do ok. 700 Hz. Zawężenie pasma było konieczne ze względu na poprawę stabilności oraz ograniczenie napięcia skutecznego szumów na wyjściu.

Zastosowano tutaj tzw. sztuczną (pływającą) masę: napięcie zasilające jest dzielone na pół przez dzielnik R13/R14, a wtórnik na wzmacniaczu US1D zmniejsza impedancję wewnętrzną takiego źródła niemal do zera. Wejście każdego wzmacniacza operacyjnego ma w ten sposób zapas ok. 6 V zarówno od dolnej, jak i górnej linii zasilającej, co dla układu TL084 jest w zupełności wystarczające. Wzmacniacz US1A jest nieużywany, więc został połączony we wtórnik napięciowy, a jego wejście dołączone do potencjału sztucznej masy.

Wzmocniony sygnał napięciowy odkłada się na rezystorze R7, który jednocześnie polaryzuje wejście komparatora US2A oraz kondensator C7. Dioda D1 zwiera ujemne połówki sygnału, a rezystor R8 ogranicza płynący przez nią prąd. W ten sposób nie otwiera się złącza baza-kolektor tranzystora wejściowego.

Na drugie wejście komparatora jest przyłożone napięcie stałe, którego wartość ustala się potencjometrem P2. Zachodzi tutaj unifikacja wysokości impulsu: każda połówka sygnału, której wartość chwilowa przekroczy zadaną wartość, zeruje wyjście komparatora. Amplituda impulsów przestaje mieć wpływ na jego funkcjonowanie, o ile jest odpowiednio duża.

Kondensator C9 zbiera i uśrednia nadchodzące impulsy. Jeżeli ich nie ma, wówczas rezystor R11 ładuje go do napięcia niemal równego zasilającemu. Gdy występują, z tego kondensatora ładunek jest „wyciągany” przez R10 dołączony do wyjścia pierwszego komparatora. Komparator US2B porównuje napięcia na kondensatorze z zadanym przez potencjometr P3. Jeżeli jest dostatecznie niskie, odblokowuje wyjście, zatykając swój tranzystor wyjściowy. W pozostałych przypadkach pozostaje on w stanie nasycenia. W ten sposób ciąg impulsów jest zamieniany na sygnał ciągły, znacznie łatwiejszy w dalszej obróbce.

Obciążeniem wyjścia US2B jest rezystor R15. Prąd dostarczany przez ten rezystor może wpływać albo do kolektora tranzystora wyjściowego w tym komparatorze, albo, poprzez diodę LED1, do bazy tranzystora wyjściowego T1. W tym drugim przypadku tranzystor T1 wchodzi w nasycenie (o ile prąd z niego pobierany nie jest zbyt duży), zaś świecąca dioda LED sygnalizuje załączenie wyjścia.

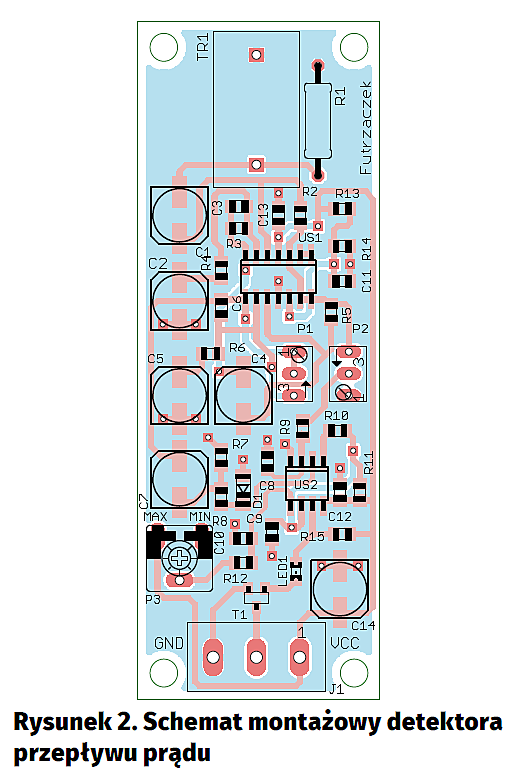

Detektor zmontowano na pojedynczej, dwustronnej płytce drukowanej o wymiarach 28 mm×78 mm, której schemat montażowy przedstawia rysunek 2. Wszystkie elementy zostały zamontowane od strony wierzchniej, zaś strona spodnia jest płaszczyzną masy. Większość elementów jest montowana powierzchniowo i to od nich należy rozpocząć montaż. Zagęszczenie podzespołów jest duże, dlatego należy pamiętać o przylutowaniu wysokich kondensatorów elektrolitycznych na końcu. Dopiero po nich można wlutować rezystor R1, potencjometry, złącze ARK i na końcu przekładnik. Prawidłowo zmontowane urządzenie pobiera ok. 10 mA przy zasilaniu napięciem 12 V DC. Do prawidłowego działania potrzebne jest jego wyregulowanie według następujących kroków:

Potencjometr P1 ustawić na największą rezystancję (największe wzmocnienie toru wejściowego), P2 na minimum, zaś P3 na maksimum.

Po podaniu prawidłowego napięcia zasilającego na zaciski VCC i GND, dioda LED1 powinna się świecić, co jest skutkiem wzmacniania szumu. Po ok. 5 sekundach, gdy naładują się wszystkie kondensatory, ustawić potencjometr P2 w takie położenie, w którym dioda gaśnie,

Podać prąd (o takim natężeniu, jakie powinno być wykrywane) przemienny przez przewód przewleczony przez otwór w przekładniku. Jeżeli dioda LED1 zaświeciła się, to potencjometrem P2 znaleźć takie ustawienie, gdzie przy nieznacznym jego ruchu dioda gaśnie.

Jeżeli takiego położenia nie udało się znaleźć, to zmniejszyć wzmocnienie potencjometrem P1 i ponownie regulować P2. Pożądany efekt jest wtedy, gdy dioda załącza się stale (nie miga) po włączeniu prądu i gaśnie zaraz po jego zaniku.

Potencjometrem P3 można ustawić próg przełączania ostatniego komparatora, a tym samym czas zwłoki w wyłączeniu. Skręcając potencjometr w stronę MIN, sprawiamy, że opóźnienie w wyłączeniu diody po zaniku przepływającego powinno zmaleć, za to wzrośnie czas reakcji na pojawienie się prądu. Położenie tego potencjometru można dobrać w zależności od tego, który moment (załączenia czy wyłączenia) jest istotniejszy. Po prawidłowym ustawieniu wszystkich potencjometrów detektor gotowy jest do pracy.

Michał Kurzela, EP

Artykuł ukazał się w
Elektronika Praktyczna
lipiec 2017
