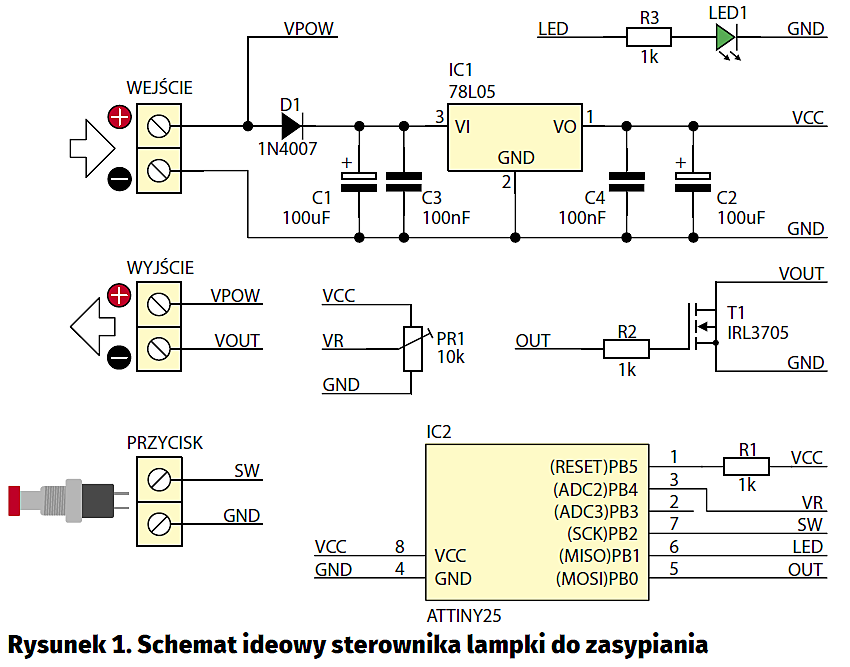

Schemat ideowy sterownika pokazano na rysunku 1. Do jego zasilania służy napięcie stałe z akumulatora lub dowolnego zasilacza o wydajności prądowej odpowiadającej dołączonemu obciążeniu. Dioda D1 zabezpiecza przed dołączeniem do napięcia o niewłaściwej polaryzacji. Napięcie wejściowe jest podawane na stabilizator IC1 typu 78L05, kondensatory C1...C4 zapewniają odpowiednie filtrowanie stabilizowanego napięcia. Pracą steruje mikrokontroler IC2 (ATtiny25), natomiast elementem wykonawczym jest tranzystor T1 typu IRL3705. Czas świecenia można regulować za pomocą potencjometru PR1 w zakresie od około 30 sekund do 10 minut. Jeżeli zajdzie konieczność wcześniejszego wyłączenia światła przed upływem nastawionego czasu, wystarczy przytrzymać przycisk SW. Proces rozjaśniania i ściemniania jest sygnalizowany migotaniem diody LED1.
Moduł należy zmontować na płytce drukowanej o wymiarach 32 mm×48 mm, której schemat montażowy pokazano na rysunku 2. Montaż układu rozpoczynamy od wlutowania w płytkę rezystorów i innych elementów o niewielkich wymiarach, a kończymy, montując podstawkę, kondensatory elektrolityczne, złącza śrubowe oraz tranzystor. Sterownik po zmontowaniu z użyciem zaprogramowanego mikrokontrolera jest od razu gotowy do pracy. Wymaga jedynie regulacji czasu świecenia potencjometrem PR1 dołączonym do wyjścia źródła światła.
