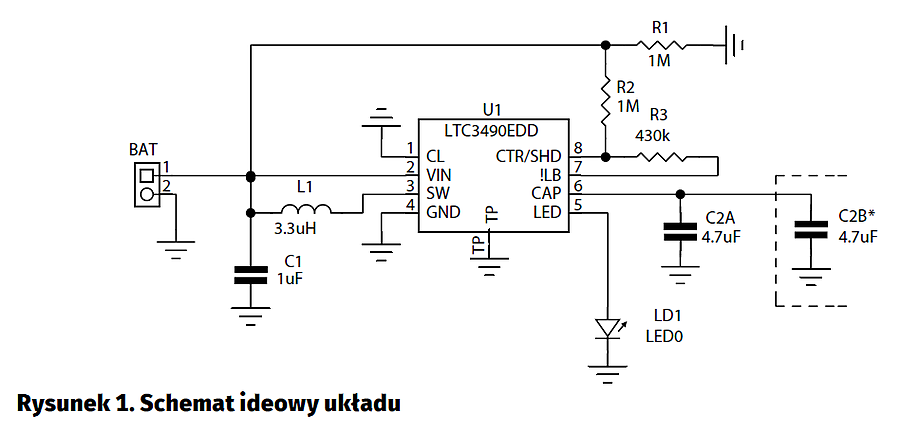

Zasilacz zbudowano w oparciu o układ LTC3490 firmy Linear Technology, integrujący w sobie źródło prądowe 350 mA (typowo dla LED 1 W) z układami zabezpieczeń i przetwornicę podwyższającą z blokadą pracy przy zbyt niskim napięciu zasilania. Schemat ideowy zasilacza pokazano na rysunku 1.
Napięcie zasilania 1,5 V ze złącza BAT doprowadzono do układu U1. Kondensator C1 filtruje zasilanie, dławik L1 jest elementem przetwornicy podwyższającej napięcie. Wyprowadzenie CL określa poziom zabezpieczenia ULVO, odpowiedni dla jednego ogniwa 1,5 V. Kondensatory C2A i opcjonalny C2B filtrują zasilanie LED. Wyjście LB sygnalizuje niski poziom napięcia baterii, wejście CTR/SHD, służy do załączenia układu przez podanie stanu wysokiego oraz do kontroli prądu LED dzięki zmianie wartości napięcia. W modelu wyjście LB steruje dzielnikiem R2/R3, obniżając jasność LED przy niskim stanie napięcia baterii, wydłużając czas świecenia. Jeżeli „ściemnianie” nie jest wymagane, można pominąć montaż R3, a R2 zastąpić zworą 0 V.

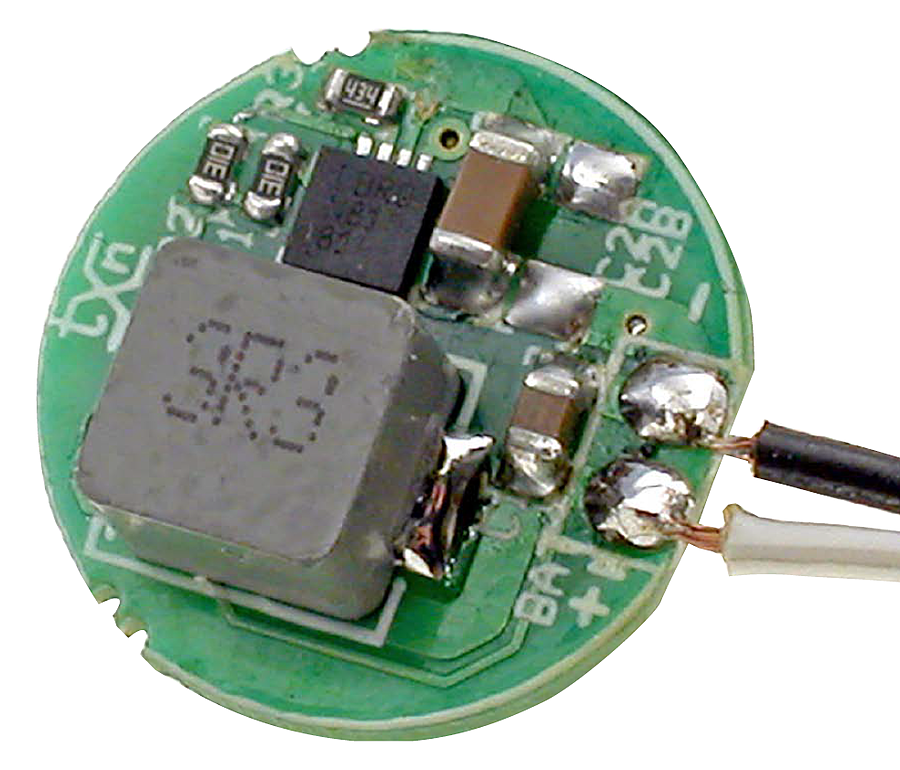

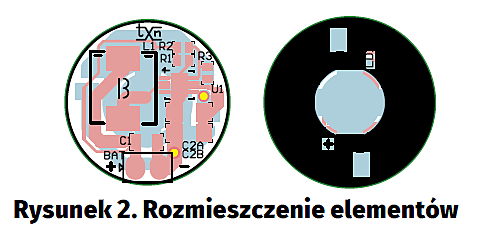

Układ zmontowano na niewielkiej, dwustronnej płytce drukowanej. Średnicę płytki dostosowano do wielkości baterii AA (17 mm). Rozmieszczenie elementów pokazano na rysunku 2. Na warstwie bottom pozostawiono miejsce dla typowej LED typu PM2B.
Montaż nie wymaga opisu, należy poprawnie przylutować pad termiczny U1 i LED oraz dopilnować staranności montażu ze względu na zastosowane elementy 0603 niezbędne do zachowania niewielkich wymiarów płytki. Po zlutowaniu trzeba płytkę umyć, usuwając resztki topnika. Układ nie wymaga uruchamiania i działa od razu po włączeniu zasilania.
Adam Tatuś, EP
