Animowany bałwan LED

Animowany bałwan LED
Pobierz PDF Download icon
Każdy z nas kiedyś lepił bałwana i wie jaka to wspaniała zabawa. W oczekiwaniu na pierwszy śnieg proponujemy Czytelnikom EP substytut w postaci animowanego bałwanka LED. Pomimo specyficznego grymasu na twarzy, na pewno spodoba się każdemu dziecku w każdym wieku.

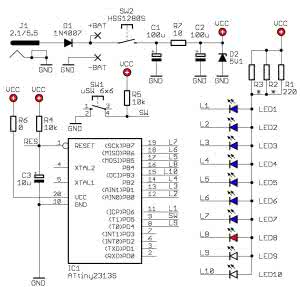

Rysunek 1. Schemat ideowy animowanego bałwana LED

Schemat ideowy opisywanego gadżetu pokazano na rysunku 1. Jego "sercem" jest mikrokontroler ATtiny2313. Dioda D1 zabezpiecza układ przed odwrotną polaryzacją dołączanego zasilającego dołączanego do gniazda J1. Kondensator C1 filtruje napięcia zasilające.

W pamięci mikrokontrolera zapisano 10 animacji. Jedną z nich jest efekt "Night Rider" zrealizowany na niebieskich "guziczkach" bałwana. Jest także imitacja topniejącego sopelka, spadającego meteoru i kilka innych im podobnych. Animacje są zmieniane po kilku/kilkunastu sekundach. Gdyby czas oczekiwania na następną był zbyt długi, za pomocą przycisku SW1 można przeskoczyć do następnej.

Schemat montażowy gadżetu pokazano na rysunku 2. Montaż rozpoczynamy od wlutowania układu mikrokontrolera IC1, rezystorów (pomijając R2 i R3) oraz diod D1 i D2. Dalej należy wlutować kondensatory, przycisk oraz gniazdko i włącznik zasilania.

Rysunek 3 przedstawia układ kolorów diod LED, które należy wlutować przed montażem koszyka na baterie. Teraz, jako jeden z ostatnich elementów podczas montażu należy przykleić koszyk baterii do płytki PCB za pomocą taśmy klejącej na jego spodzie. Następnie przylutować czerwony przewód do pola BAT+, a czarny do BAT- uprzednio skracając je do wymaganej długości, tak aby nie wystawały poza obrys naszego bałwanka.

Aby dodać realizmu naszej "śniegowej postaci" warto wykonać dla niej miotłę, którą można odpowiednio wykrępować z dołączonej do zestawu srebrzanki i przylutować do jednego z pocynowanych pól na brzegach płytki obwodu drukowanego.

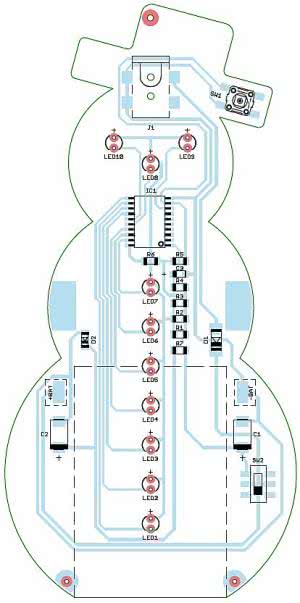

Rysunek 2. Schemat montażowy animowanego bałwana LED

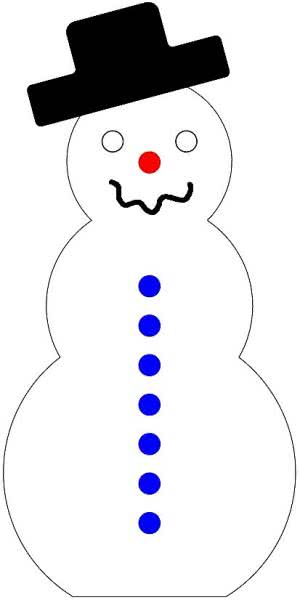

Rysunek 3. Rozmieszczenie diod LED

Teraz pamiętając o biegunowości, która zaznaczona jest na koszyku baterii umieszczamy w niej trzy ogniwa w rozmiarze AAA (R03). Gdyby siła świecenia diod LED była zbyt mała, można wlutować rezystor R2 lub R2 i R3, co da mocniejsze światło przez nie emitowane, lecz drastycznie skróci to czas pracy na baterii.

Można w zamian za baterie skorzystać z zasilacza sieciowego o napięciu wyjściowym 5 V. W przypadku gdyby zmontowana postać bałwana miała tendencję do przewracania się, można dolutować do punktów lutowniczych u jego podstawy krótkie odcinki srebrzanki, służące za podpory. Dla ułatwienia zawieszenia bałwanka w jego cylindrze znajduje się niewielki otwór do przewleczenia nitki albo drucika. Tak wykonany bałwanek, jako efektowny gadżet stanie się doskonałą świąteczną dekoracją.

Mavin (mavin@op.pl)
