Izolator magistrali SPI

Izolator magistrali SPI
Pobierz PDF Download icon
Moduł umożliwia galwaniczną izolację magistrali SPI pracującej z maksymalną częstotliwością sygnału zegarowego 17 MHz. W module zastosowano nowoczesny układ ADUM3151 z rozbudowanej rodziny izolatorów oferowanych przez Analog Devices.

Oprócz izolacji magistrali, możliwe jest także izolowanie trzech sygnałów sterujących o niższej częstotliwości (do 250 kb/s), co znacząco uprasza aplikację przy adresowaniu sprzętowym SPI lub obsłudze przerwań. Moduł współpracuje z logiką 5 V i ma wbudowaną przetwornicę napięcia 5 V/5 V ułatwiającą zasilanie izolowanego układu.

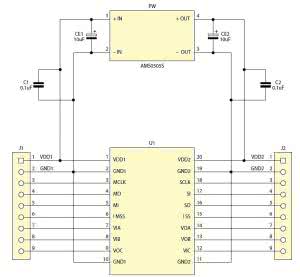

Rysunek 1. Schemat ideowy izolatora SPI

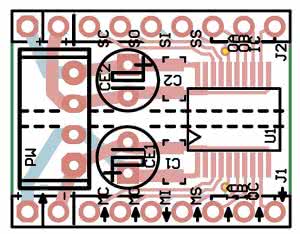

Rysunek 2. Schemat montażowy izolatora SPI

Schemat modułu pokazano na rysunku 1. Moduł izolatora zmontowano jest na dwustronnej płytce drukowanej, której schemat montażowy zamieszczono na rysunku 2. Montaż jest typowy i nie wymaga opisu. Poprawnie zmontowany moduł nie wymaga uruchamiania i jest gotowy do pracy po włączeniu zasilania. W module można wykorzystać - w zależności od potrzeb - układy ADUM3152/3 o odpowiadającej konfiguracji kanałów pomocniczych (1×I/2×O lub 3×I).

Adam Tatuś, EP

Artykuł ukazał się w
Wrzesień 2015
