Generator sygnału zegarowego master clock dla systemów cyfrowego audio

Generator sygnału zegarowego master clock dla systemów cyfrowego audio
Pobierz PDF Download icon
Urządzenie przyda się do uruchamiania cyfrowych systemów audio oraz do generowania typowych częstotliwości zegarowych we własnych konstrukcjach.

W urządzeniu zastosowano programowany generator sygnałów zegarowych CY22801, którego schemat blokowy pokazano na rysunku 1. Składa się on z generatora współpracującego z kwarcem (8...30 MHz) lub z generatorem zewnętrznym (1...133 MHz).

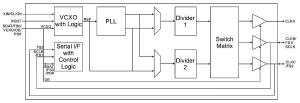

Rysunek 1. Schemat blokowy CY22801 (na podstawie dokumentacji firmy Cypress)

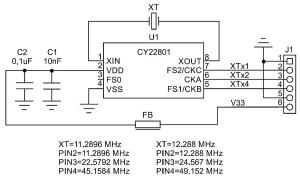

Rysunek 2. Schemat ideowy generatora MCLK

Ma wbudowane, konfigurowane programowo pojemności obciążające kwarc ułatwiając dopasowanie obwodu rezonansowego do wymagań kwarcu. Obwód PLL oraz dwa programowane dzielniki umożliwiają uzyskanie szerokiego zakresu częstotliwości przy trzech wartościach generowanych częstotliwości.

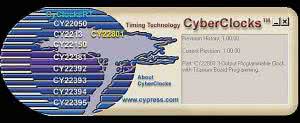

Rysunek 3. Oprogramowanie Cyberclocks

Schemat ideowy generatora sygnału master clock pokazano na rysunku 2. Jak przystało na tę rubrykę, urządzenie składa się tylko z programowanego generatora U1 (CY22801), rezonatora kwarcowego i elementów filtrujących zasilanie.

Konfiguracja układu jest wykonywana za pomocą oprogramowania CyberClocks (do pobrania ze strony cypress.com) - rysunek 3. Generator, niezależnie od zastosowanego rezonatora, generuje trzy przebiegi o częstotliwości: fs, 2×fs, 4×fs (fs - częstotliwość podstawowa kwarcu).

Dla najczęściej spotykanych częstotliwości będących wielokrotnością próbkowania 44,1 kHz otrzymujemy dla kwarcu 11,2896 MHz: 11,2896 MHz; 22,5792 MHz oraz 45,1584 MHz. Dla wielokrotności próbkowania 48 kHz: dla kwarcu 12,288 MHz: 12,288 MHz; 24,576 MHz oraz 49,152 MHz. Konfigurację CY22801 prezentuje rysunek 4.

Po ustawnieniu odpowiednich opcji układ wymaga zaprogramowania za pomocą programatora Instaclock CY36800. Po zaprogramowaniu układu, urządzenie należy zmontować zgodnie ze schematem montażowym na rysunku 5.

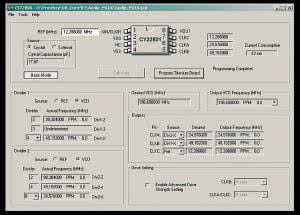

Rysunek 4. Konfiguracja układu CY22801

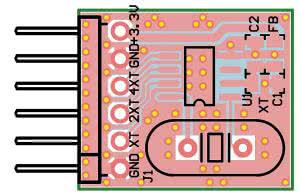

Rysunek 5. Schemat montażowy płytki generatora MCLK

Prototyp jest wyposażony w podstawkę pod rezonator kwarcowy. Ułatwia to zastosowanie różnych rezonatorów oraz zastosowanie płytki do innych aplikacji niż tylko audio. Moduł wymaga zasilania ze źródła 3,3 V o obciążalności określonej podczas programowania (rzędu kilkudziesięciu mA). Sygnały wyjściowe są buforowane i zgodne ze standardem 3,3 V. Plik Audio_MCLK.jed do zaprogramowania U1 dostępny jest w materiałach dodatkowych.

Płytkę można wykorzystać także dla generatorów rodziny CY22800 o konfiguracji ustalonej fabrycznie.

Adam Tatuś, EP
