Miniaturowy wzmacniacz słuchawkowy HP_Amp_TDA1308

Miniaturowy wzmacniacz słuchawkowy HP_Amp_TDA1308
Pobierz PDF Download icon
Niewielki wzmacniacz słuchawkowy wyposażony we własne zasilanie akumulatorowe, przydatny do urządzeń wyposażonych tylko w wyjście liniowe. Autonomiczne zasilanie akumulatorowe ułatwia zastosowania przenośne.

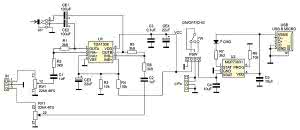

Rysunek 1. Schemat ideowy wzmacniacza słuchawkowego

Schemat ideowy wzmacniacza pokazano na rysunku 1. Logicznie podzielono go na dwa bloki funkcjonalne: wzmacniacz słuchawkowy z układem TDA1308 (U1) oraz ładowarkę akumulatorów LiPo z układem MCP73831 (U2).

Sygnał wejściowy z złącza IN jest doprowadzony poprzez potencjometr do wzmacniacza mocy U1. Wzmocniony sygnał jest dostępny na gnieździe słuchawkowym HP typu mini Jack 3.5 (stereofoniczny). W zależności od potrzeb rezystorami R1 i R5 można ustalić wzmocnienie napięciowe układu. Obciążeniem wzmacniacza powinny być typowe słuchawki 32 V. Kondensatory CE1i CE2 separują składową stałą. Dzielnik rezystancyjny R3/R4 ustala potencjał wejść nieodwracających na połowę napięcia zasilania umożliwiając prawidłową prace U1 zasilanego napięciem niesymetrycznym.

Rysunek 2. Schemat montażowy wzmacniacza słuchawkowego

Ładowarkę wykonano w oparciu o kontroler MCP73831 (U2). Ładowarka jest zasilana z portu USB lub zasilacza ładowarki telefonicznej +5 V, prąd ładowania jest ustalony rezystorem R8 na 100 mA. W zależności od pojemności zastosowanego akumulatora można skorygować wartość prądu ładowania zgodnie ze wzorem I=1000/R8 [V/kV]. Maksymalne natężenie prądu ładowania to 500 mA.

Dioda CHG sygnalizuje proces ładowania. Przełącznikiem trójpozycyjnym PW przyłączonym do płytki poprzez złącze PSW wybieramy tryb pracy wzmacniacza - załączony/wyłączony/ładowanie. Jeżeli nie wykorzystujemy ładowarki, można pominąć podczas montażu jej elementy, a zasilanie np. z zestawu baterii 4×LR6 lub z zasilacza zewnętrznego 3...6 V doprowadzić bezpośrednio do wyprowadzeń 1-2 złącza PSW.

Wzmacniacz zmontowano na dwustronnej płytce drukowanej zgodnie z rysunkiem 2. Montaż nie wymaga opisu. Moduł nie wymaga uruchamiania, a zmontowany ze sprawdzonych elementów działa od razu po włączeniu zasilania.

Uwagi odnośnie do eksploatacji:

Korzystając z ogniwa LiPo należy zachować odpowiednie warunki eksploatacji: zabezpieczyć ogniwo przed uszkodzeniem mechanicznym, zwarciem, przeciążeniem, przeładowaniem, przegrzaniem. W żadnym wypadku nie demontować wbudowanego układu nadzorującego ogniwo. Nieprzestrzeganie warunków bezpiecznej eksploatacji może spowodować eksplozję ogniwa i pożar oraz zagrożenia dla zdrowia użytkownika.

Podczas użytkowania słuchawek należy pamiętać o ustawieniu odpowiedniego - niekoniecznie najwyższego - poziomu głośności, aby nie narażać się na uszkodzenie słuchu. Warto też podczas użytkowania słuchawek w miejscach publicznych pamiętać o innych osobach, niekoniecznie zainteresowanych słuchaniem charczenia przesterowanych słuchawek przygłuchego użytkownika.

Adam Tatuś, EP
