Przetwornica DC/DC o gęstości mocy blisko 300 W/cm3

Przetwornica DC/DC o gęstości mocy blisko 300 W/cm3
Firma Vicor wprowadza na rynek pierwszy w swojej ofercie moduł BCM nowej generacji ChiP - Converter housed in Package.

BCM380y475x1K2A30 to specjalizowana, izolowana przetwornica DC-DC pracująca jako pierwszy stopień konwersji mocy w wysokonapięciowych systemach dystrybucji zasilania stosowanych w centrach danych, centralach telefonicznych, aplikacjach przemysłowych i w transporcie. Charakteryzuje się bardzo wynosząco ok. 98% i bezprecedensową gęstością mocy aż blisko 300 W/cm³ (1880 W/cal³). Ta gęstość jest blisko czterokrotnie większa niż w modułach konkurencyjnych.

Przetwornica jest przystosowana do pracy przy znamionowym napięciu wejściowym 380 V DC i generuje stałe napięcie dla szyny pośredniej wynoszące 48 V. Może dostarczyć do obciążenia moc ciągłą 1200 W. Zawiera zabezpieczenie pod- i nadnapięciowe, nadprądowe, zwarciowe i termiczne. Cena modelu BCM380y475x1K2A30 wynosi 120 USD przy zamówieniach hurtowych.

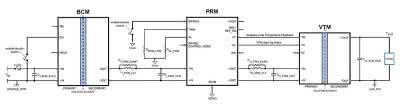

Przykładowa konfiguracja zasilacza z modułem BCM Chip

Pozostałe dane techniczne:

  • dopuszczalny zakres napięcia wejściowego: 260...410 V DC,
  • dopuszczalny zakres napięcia wyjściowego: 32,5...51,25 V,
  • izolacja: 4242 V DC,
  • częstotliwość kluczowania: 1,25 MHz,
  • wymiary: 63 mm×23 mm×7,3 mm,
  • wersje do montażu przewlekanego i SMD,
  • możliwość łączenia równoległego w celu zwiększenia mocy wyjściowej.
