Zestaw ewaluacyjny ATtiny817 Xplained Pro to platforma sprzętowa pozwalająca na szybkie rozpoczęcie prototypowania z mikrokontrolerem ATtiny817 z rodziny tinyAVR. Pozostałe układy tej serii to ATtiny816, ATtiny814 i ATtiny417. Zestaw ewaluacyjny zawiera zintegrowany debugger EDBG, który jest kompozytowym urządzeniem USB z dodatkowym wirtualnym portem COM oraz interfejsem DGI (Data Gateway Interface). EDBG umożliwia programowanie i debugowanie mikrokontrolera poprzez środowisko Atmel Studio lub MPLAB X. Wirtualny port COM jest połączony z interfejsem UART mikrokontrolera i jest gotowym torem do przesyłania danych z aplikacji użytkownika. Natomiast DGI służy do przesyłania informacji o zdarzeniach wraz z ich znacznikiem czasowym i współpracuje z aplikacją do wizualizacji danych.

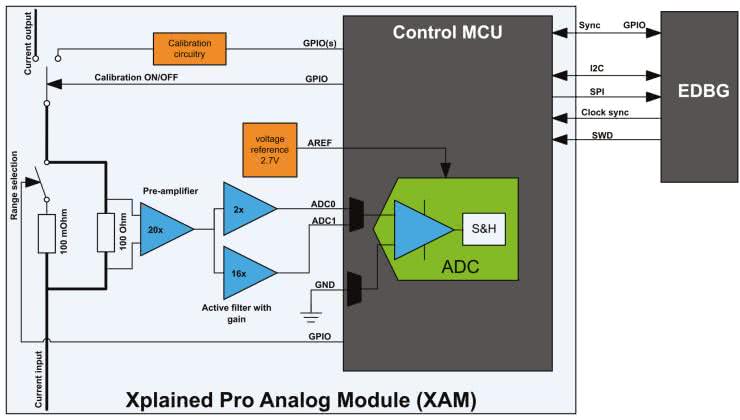

Zestaw ewaluacyjny zawiera rozbudowany blok do pomiaru prądu pobieranego przez mikrokontroler i/lub układy peryferyjne. Jest to XAM – Xplained Pro Analog Module i składa się z: rezystorów bocznikowych z przełącznikiem wyboru zakresu, przedwzmacniacza, dwóch aktywnych filtrów ze wzmocnieniem oraz obwodów napięcia referencyjnego i kalibracji. Takie rozwiązanie umożliwia osiągnięcie czterech zakresów pomiarowych od 1 μA przy rozdzielczości 20 nA, do 400 mA przy rozdzielczości 100 μA. Pomiary z bloku XAM mogą być przesyłane poprzez interfejs DGI do aplikacji prezentującej dane na wykresie.
Aby mieć szansę na wygranie zestawu ewaluacyjnego ATtiny817 Xplained Pro lub aby otrzymać kupon rabatowy 15% i bezpłatną wysyłkę, należy wypełnić formularz zgłoszeniowy na stronie: http://bit.ly/3FhPQp7.
Szczegółowe informacje na temat płytki rozwojowej ATtiny817 Xplained Pro można znaleźć na stronie https://bit.ly/3l4q6W7.
Dokumentację zamontowanego na płytce mikrokontrolera ATtiny817 można znaleźć na stronie https://bit.ly/3ZDdHHK.
