Analiza połączeń lutowniczych techniką X-Ray na płytkach PCB dla aplikacji 5G

Analiza połączeń lutowniczych techniką X-Ray na płytkach PCB dla aplikacji 5G

Trwająca od kilkudziesięciu lat miniaturyzacja elektroniki generuje coraz to nowe problemy związane z oceną poprawności montażu. Standardowe procedury kontroli jakości wykorzystujące urządzenia optyczne, obecnie stały się niewystarczające. Firma Semicon, pracując nad nieustanną poprawą jakości usług montażu urządzeń elektronicznych, wprowadza usługę analizy połączeń lutowniczych techniką X-Ray na płytkach PCB.

Standardowe procedury kontroli jakości przestały być skuteczne ze względu na coraz powszechniejsze stosowanie układów typu BGA, QFN czy złączy o wysokiej gęstości wyprowadzeń typu Board-to-Board, przeznaczonych dla technologii RF, w tym 5G. Kontrola rentgenowska to nie tylko inspekcja połączeń, ale przede wszystkim analiza obrazu, która może pomóc w ustaleniu pierwotnej przyczyny danej wady, takiej jak pustki w wyprowadzeniach (voids), niewystarczająca ilość spoiwa czy delaminacja płytki. Aby sprostać tym wymaganiom firma Semicon wyposażyła swój park maszynowy w urządzenie do inspekcji rentgenowskiej GE – Microme | x.  System został zaprojektowany i skonfigurowany na potrzeby inspekcji w wysokich rozdzielczościach. Dodatkową zaletą jest łatwość obsługi i wysoka wydajność pracy.

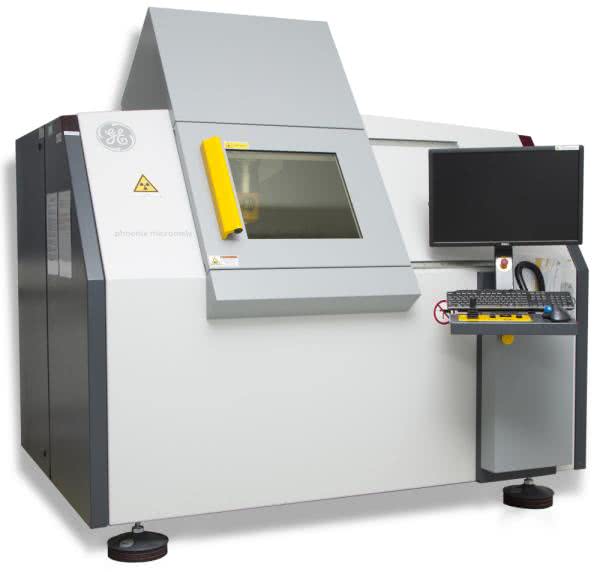

GE – Microme | x to tystem kontroli rentgenowskiej o napięciu lampy 180 kV, który umożliwia kontrolę w czasie rzeczywistym połączeń lutowanych i elementów elektronicznych. Podstawowe parametry tego systemu to:

  • pole robocze: 450×350 mm,
  • powiększenie do 22150 razy,
  • detekcja szczegółów do 0,5 μm,
  • kąt obserwacji do 70°.

https://bit.ly/37cq57g
