Miniaturowe diody przeciwprzepięciowe do ochrony przed impulsami do 1500 W

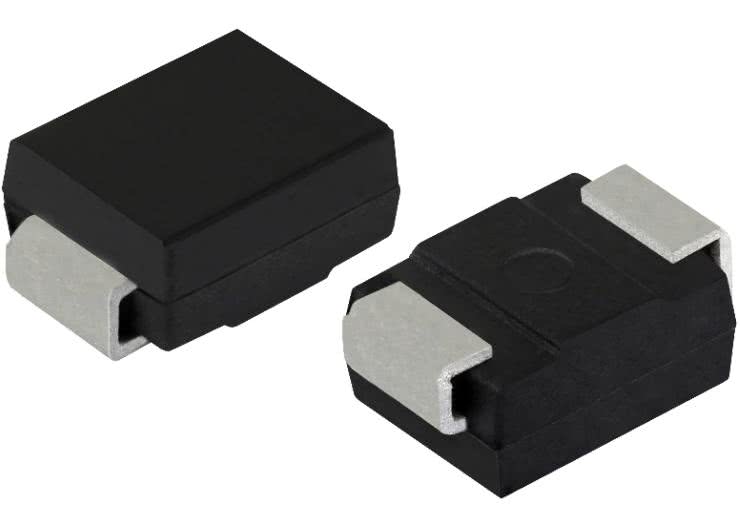

W ofercie firmy Vishay pojawiły się nowe diody przeciwprzepięciowe (TVS) w wersjach jedno- i dwukierunkowych, zamykane w obudowach SMD typu SMB (DO-214AA). Zapewniają one ochronę przed impulsami o mocy do 1500 W (10/1000 μs). Uzyskały kwalifikację AEC-Q101, pozwalającą na zastosowania w elektronice samochodowej i mogą pracować w maksymalnej temperaturze otoczenia +185°C. Ich zaletą jest też bardzo krótki czas odpowiedzi impulsowej.
W porównaniu z poprzednikami, zamykanymi w obudowach SMC (DO-214AB), diody nowych serii T15BxxA (jednokierunkowe) i T15BxxCA (dwukierunkowe) charakteryzują się mniejszą o 58% powierzchnią. Są produkowane na zakresy napięcia przebicia odpowiednio 12...51 V i 12...100 V oraz na zakresy napięcia ograniczenia odpowiednio 17,0...70,1 V i 17,0...137 V.
Diody TVS zapewniają ochronę komponentów elektronicznych przed wyładowaniami atmosferycznymi i przepięciami, wywoływanymi m.in. przełączaniem obciążeń o charakterze indukcyjnym. Ich typowe zastosowania obejmują systemy oświetleniowe, hamulce elektromechaniczne, układy sterowania pompą paliwa, 48-woltowe przetwornice DC/DC i falowniki, systemy zarządzania akumulatorami, sterowniki VCU czy też ładowarki pokładowe.
