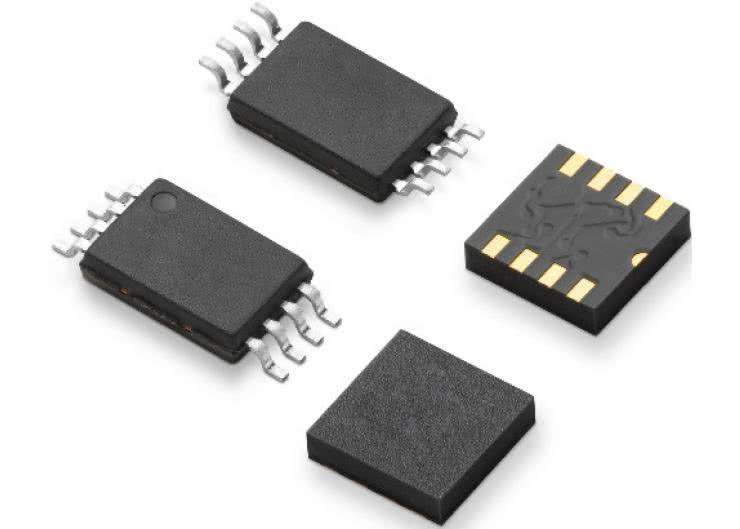

Precyzyjne czujniki kąta TMR o zakresie pomiarowym 0...360°
LF53466 i LF53464 to nowe czujniki kąta typu TMR (Tunneling Magnetoresistance) z oferty firmy Littelfuse, charakteryzujące się dużą dokładnością pomiaru w pełnym zakresie 0...360° i małym dryftem temperaturowym. Są produkowane w konfiguracji z dwoma mostkami Wheatstone’a push-pull, mierzącymi kąty w osiach X i Y. W porównaniu z czujnikami opartymi na efekcie Halla, wykazują lepszą stabilność termiczną, większą dokładność pomiaru i szerszy zakres napięcia zasilania. Zawierają różnicowe wyjścia, zapewniające bardzo dobrą integralność sygnału w obecności silnych zaburzeń elektromagnetycznych.
LF53466 to czujnik zamykany w obudowie TSSOP8, oferujący błąd pomiaru poniżej 0,8° w zakresie 200...800 G. Nadaje się idealnie do zastosowań w aplikacjach przemysłowych i motoryzacyjnych (czujniki położenia kąta kierownicy i wychylenia pedałów, potencjometry bezkontaktowe), wymagających dużej odporności mechanicznej i możliwości prowadzenia inspekcji optycznej połączeń. LF53464 to czujnik zamykany w miniaturowej obudowie LGA8L o wymiarach 3×3×0,75 mm. Zapewnia jeszcze większą dokładność pomiaru (<0,6°) i lepszą tolerancję na szerokość szczeliny powietrznej, może ponadto współpracować z mniejszymi, tańszymi magnesami. Jest polecany do zastosowań w aplikacjach o ograniczonej przestrzeni montażowej, np. w enkoderach obrotowych, czujnikach położenia zaworów i elektronarzędziach.
