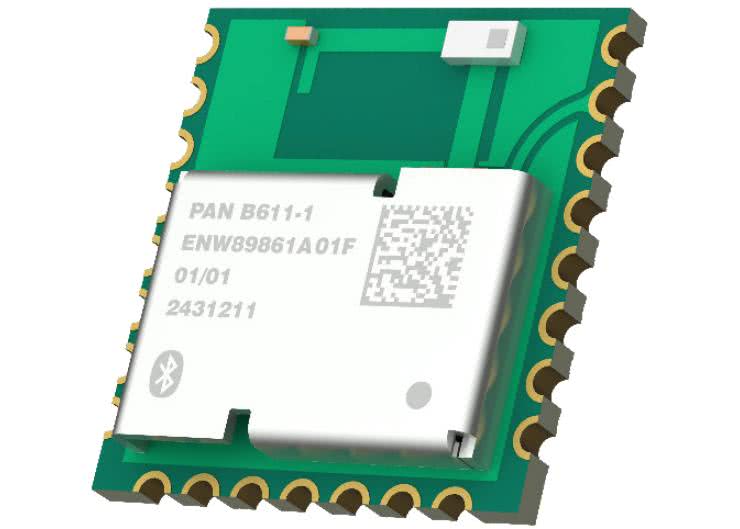

Energooszczędny moduł Bluetooth PAN B611-1 z obsługą standardu Bluetooth 6.0

Panasonic Industry wprowadza do produkcji masowej najnowszy moduł Bluetooth PAN B611-1 o małym poborze mocy, nadający się do zastosowań w urządzeniach zgodnych ze standardem Matter. Został on zrealizowany z wykorzystaniem układu Nordic nRF54L15 i obsługuje najnowszą wersję standardu Bluetooth 6.0 wraz z funkcją Bluetooth Channel Sounding, umożliwiającą precyzyjny pomiar odległości.

Wszystkie 32 piny układu nRF54L15 zostały wyprowadzone na hybrydową obudowę, łączącą metalizowane półotwory (castellated edges) z układem LGA. Dzięki temu, część pinów znajduje się na krawędzi modułu, co ułatwia prototypowanie, natomiast pozostałe linie GPIO umieszczono od spodu. Moduł charakteryzuje się wymiarami 10,35×9,8×1,9 mm. Krawędziowe piny umożliwiają jego lutowanie ręczne, współpracę z tanimi płytkami dwuwarstwowymi oraz kontrolę optyczną, eliminując potrzebę stosowania kosztownych maszyn rentgenowskich.

{$in-article-module}

PAN B611-1 zawiera procesor aplikacyjny, oparty na ARM Cortex-M33 oraz 256 kB pamięci RAM i 1,5 MB pamięci nieulotnej. Panasonic oferuje również warianty z dodatkowymi funkcjami, np. oscylatorem kwarcowym do energooszczędnych aplikacji bateryjnych oraz z dodatkową pamięcią Flash o pojemności 4 MB do bardziej wymagających zastosowań. Moduł obsługuje wiele protokołów komunikacyjnych, korzystających z pasma 2,4 GHz, w tym Bluetooth LE, Bluetooth Mesh i IEEE 802.15.4. Może korzystać z wbudowanej anteny chipowej (opcja –1C) lub z anteny zewnętrznej (–1B), aby sprostać różnorodnym wymaganiom projektowym. Uzyskał certyfikacje CE RED, UKCA, FCC, ISED i MIC. Jego zakres zastosowań obejmuje systemy oświetleniowe, urządzenia AGD, czujniki przemysłowe, aparaturę medyczną, systemy zarządzania energią oraz farmy solarne.

Pozostałe parametry:

• czułość: –96 dBm @ 1 Mbps; –104 dBm @125 kbps (opcja –1C),
• maks. moc wyjściowa: +8 dBm (–1C),
• napięcie zasilania: 1,7...3,6 V,
• pobór prądu (stan aktywny): 4,8 mA @ 0 dBm,
• pobór prądu (tryb uśpienia): 0,6 μA,
• interfejsy: SPI, I²C, UART, PWM, NFC, QSPI,
• zakres temperatury roboczej: od –40 do +85°C.

http://industry.panasonic.eu
