Precyzyjny wzmacniacz pomiarowy o wejściowym napięciu offsetu poniżej 125 μV

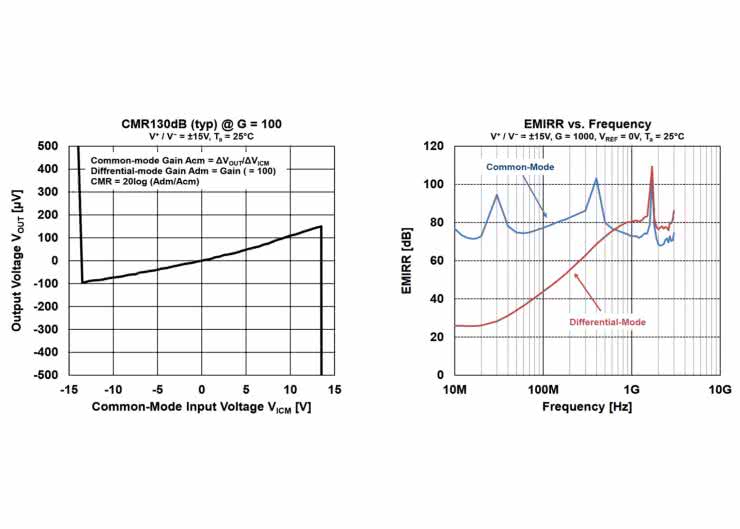

NL9620 to precyzyjny wzmacniacz pomiarowy, którego wzmocnienie może być ustalone w zakresie od 1 do 10000 V/V za pomocą pojedynczego rezystora. Układ charakteryzuje się niskim wejściowym napięciem offsetu (<125 μV przy dryfcie <1 μV/°C), wysokim współczynnikiem CMR (min. 110 dB @ G=100) i niewielkim wejściowym prądem polaryzacji (maks. 2 nA). Nadaje się idealnie do współpracy z czujnikami, takimi jak czujniki siły, tensometry, sensory ciśnienia i przepływu, a także z urządzeniami bateryjnymi, wymagającymi stosowania komponentów energooszczędnych. Zawiera wewnętrzny filtr EMI, minimalizujący wpływ zaburzeń elektromagnetycznych w.cz. pochodzących m.in. z telefonów komórkowych. NL9620 jest produkowany w 8-wyprowadzeniowych obudowach VSP i EMP.

Pozostałe parametry:

• napięcie zasilania: od ±2,3 do ±18 V,
• pobór prądu: typ. 0,9 mA; maks. 1,3 mA,
• zakres temperatury roboczej: –40...+125°C,
• szybkość zmian napięcia wyjściowego (slew rate): min. 0,75 V/μs,
• gęstość napięcia szumu: maks. 13 nV/√Hz @ 1 kHz,
• pasmo (–3 dB): 120 kHz dla G=100 V/V.

www.nisshinbo-microdevices.co.jp
