Miniaturowy moduł czujnikowy do pomiaru ciśnienia w oponach samochodowych

Rutronik powiększa ofertę komponentów do elektroniki samochodowej o moduł czujnikowy SMP290 produkcji Bosch, przeznaczony do pomiaru ciśnienia w oponach. Jest to moduł komunikujący się bezprzewodowo w standardzie Bluetooth LE, którego struktura wewnętrzna obejmuje czujniki MEMS do pomiaru temperatury, ciśnienia i przyspieszenia (2-osiowy), 32-bitowy mikrokontroler ARC EM6 z jednostką FPU i 64 kB pamięci RAM, czujnik napięcia zasilania oraz transceiver zgodny z BLE 5.4. Transmisja danych pomiarowych może być szyfrowana w standardzie AES-128. Moc nadajnika może być ustalana na jednym z trzech dostępnych poziomów: 0, 4 i 6 dBm.

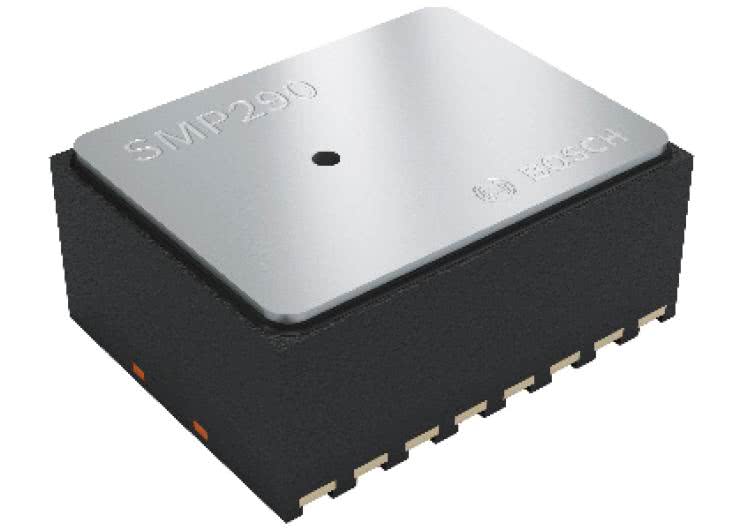

Moduł SMP290 jest produkowany w obudowie DFN o powierzchni 4,5 × 3,5 mm z wyprowadzeniami typu wettable flank, umożliwiającymi automatyczną inspekcję optyczną połączeń. Do pracy wymagana jest minimalna liczba elementów współpracujących. Układ zawiera zabezpieczenie termiczne i konwerter DC/DC, umożliwiający zasilanie napięciem z zakresu od 1,9 do 3,6 V.

Pozostałe parametry:

• zakres pomiaru ciśnienia: od 90 kPa do 1500 kPa,
• zakres pomiaru przyspieszenia: ±330 g (oś X) i ±960 g (oś Z),
• zakres pomiaru temperatury: od –40 do +125°C.

www.rutronik.com
