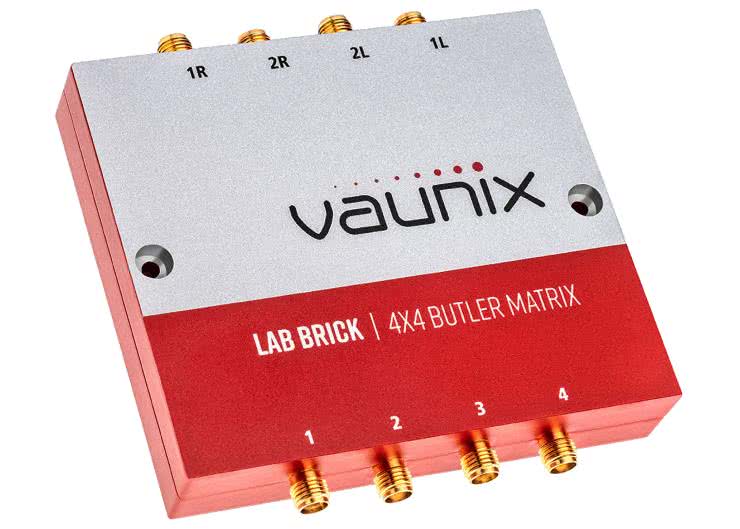

Macierz Butlera 4×4 do testowania aplikacji MIMO, Wi-Fi i łączności komórkowej

Firma Vaunix powiększa ofertę przyrządów laboratoryjnych o tanią matrycę Butlera 4x4, przeznaczoną do testowania kompatybilności w aplikacjach MIMO, Wi-Fi i łączności komórkowej oraz innych technologiach wykorzystujących formowanie wiązki. Model LBM-7250-4, pokrywający szeroki zakres częstotliwości pracy od 2400 do 7250 MHz, umożliwia dystrybucję sygnałów w.cz. o precyzyjnie regulowanych zależnościach fazowych. Może znaleźć zastosowanie zarówno w laboratoriach testowych, jak i przy pracach w terenie czy na liniach produkcyjnych. Jest produkowany w obudowie o wymiarach 88,9 × 79,0 × 16,8 mm, przystosowanej do mocowania na panelach za pomocą śrub.

Pozostałe parametry:

• straty wtrąceniowe: typ. 8 dB,
• dokładność fazy:
• 2,4...2,5 GHz: 5°,
• 5,15...5,85 GHz: 7°,
• 5,925...7,125 GHz: 9°
• VSWR: 1,5:1,
• izolacja: 15 dB,
• moc wejściowa: maks. 50 W.

www.vaunix.com
