Energooszczędne wzmacniacze operacyjne Zero-Drift z wejściem i wyjściem Rail-to-Rail

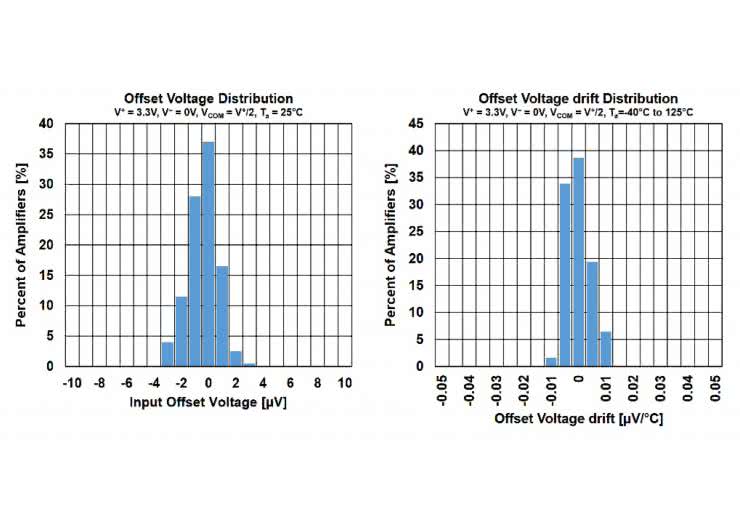

Firma Nisshinbo Microdevices opracowała serię energooszczędnych wzmacniaczy operacyjnych Zero-Drift z wejściem i wyjściem Rail-to-Rail. NL0333 i NL1333 to warianty pojedyncze, zamykane w 5-wyprowadzeniowych obudowach odpowiednio SOT23-5 i SC-88A, natomiast NL2333 to wersja dwukanałowa w 8-wyprowadzeniowych obudowach VSP lub EMP. Wszystkie układy z nowej serii charakteryzują się bardzo małym wejściowym napięciem offsetu, wynoszącym maksymalnie 10 μV, o znikomym dryfcie temperaturowym (typowo 0,01 μV/°C). Końce zakresu zmian napięcia wyjściowego są oddalone tylko o 50 mV od potencjałów masy i szyny zasilającej.

Wzmacniacze z serii NLx333 zawierają wbudowany filtr EMI redukujący wpływ zewnętrznych pól elektromagnetycznych. Pracują w zakresie napięcia zasilania od 2,1 do 5,5 V, pobierając prąd maksymalnie 25 μA/kanał. Ich zakres zastosowań obejmuje głównie urządzenia bateryjne i systemy czujnikowe.

Pozostałe parametry:

• pasmo: 260 kHz,
• slew-rate: 0,11 V/μs,
• wejściowy prąd polaryzacji: typ. 30 pA,
• wejściowy prąd offsetu: typ. 60 pA,
• gęstość napięcia szumu: typ. 60 nV/√Hz,
• zakres temperatury roboczej: od –40 do +125°C.

www.nisshinbo-microdevices.co.jp
