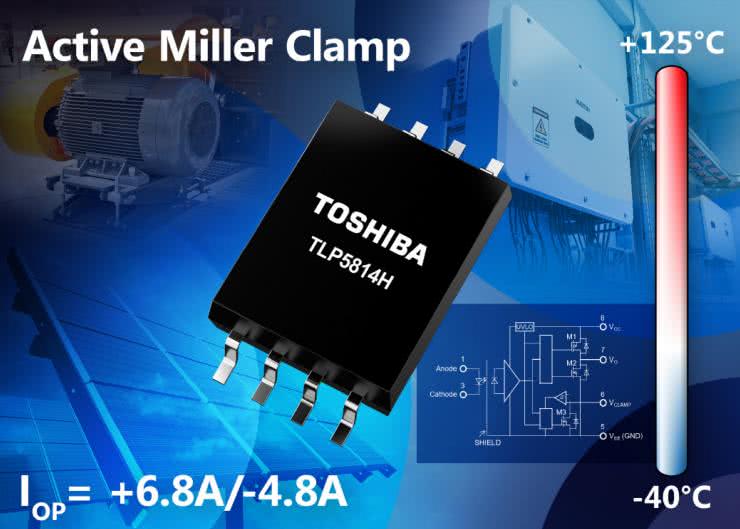

Sprzęgacz optyczny z wbudowanym układem Millera do współpracy z tranzystorami SiC MOSFET

TLP5814H to zintegrowany sprzęgacz optyczny, polecany do współpracy z tranzystorami SiC MOSFET w aplikacjach przemysłowych, w tym falownikach i zasilaczach, narażonych na ekstremalną temperaturę otoczenia. Układ został wyposażony w aktywny obwód Millera do zabezpieczenia współpracującego tranzystora, co zwiększa poziom bezpieczeństwa i minimalizuje liczbę komponentów zewnętrznych. Rezystancja kanału układu Millera wynosi typowo 0,69 Ω, a jego wydajność prądowa to 6,8 A. Parametry te pozwalają zmniejszyć ryzyko niepożądanego włączania tranzystorów MOSFET i IGBT, wrażliwych na szybkie zmiany napięcia bramki.
TLP5814H pracuje z napięciem zasilania od 13 do 23 V, pobierając przy tym prąd o natężeniu maksymalnie 5 mA. Charakteryzuje się czasem propagacji do 150 ns, maksymalnym wejściowym prądem progowym 3 mA, izolacją do 5 kV (RMS) oraz wydajnością prądową

wyjścia rail-to-rail równą +6,8 A/–4,8 A. Zakres dopuszczalnej temperatury pracy to –40...+125°C. Wewnętrzna klatka Faradaya zabezpiecza przed sumacyjnymi przepięciami wejściowymi o szybkości narastania do co najmniej ±70 kV/μs.
Układ jest zamykany w 8-wyprowadzeniowej obudowie SO-8L o wymiarach 10×5,85×2,1 mm i drodze upływu > 8,0 mm.
