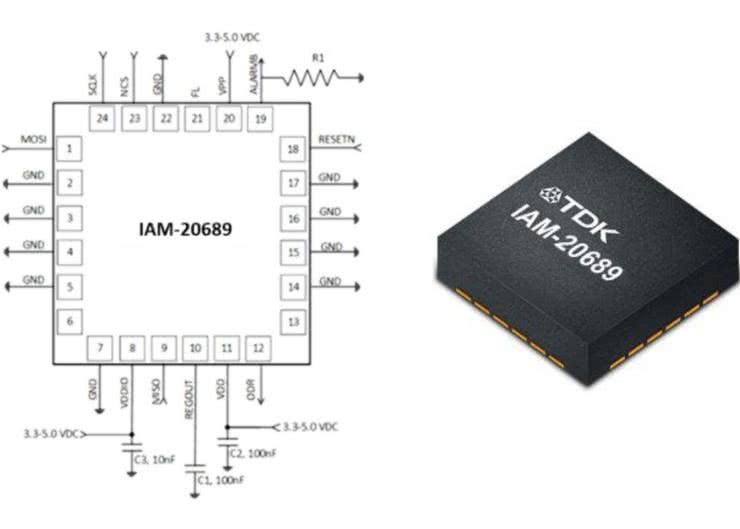

IAM-20685HP i IAM-20689 różnią się klasyfikacją poziomu bezpieczeństwa funkcjonalnego (odpowiednio ASIL B i ASIL D), natomiast są identyczne pod względem funkcjonalności, rozkładu wyprowadzeń, mapy wewnętrznych rejestrów i zestawu wbudowanych mechanizmów bezpieczeństwa, monitorujących wyniki pomiarów w czasie rzeczywistym. Każdy układ 3-osiowy żyroskop, 3-osiowy akcelerometr i dwa czujniki temperatury, zaś całość jest zamknięta w miniaturowej obudowie QFN o wymiarach 4,5×4,5×1,1 mm. Dane ze wszystkich wewnętrznych czujników są przetwarzane przez zintegrowany przetwornik A/C z 16-bitową rozdzielczością. Komunikacja z zewnętrznym mikroprocesorem odbywa się za pośrednictwem interfejsu SPI. Zestaw 30 wbudowanych obwodów diagnostycznych, uruchamianych przy starcie, za pomocą komendy lub aktywowanych na stałe, eliminuje konieczność korzystania z zewnętrznego oprogramowania do zapewnienia odpowiedniego poziomu bezpieczeństwa funkcjonalnego.
IAM-20685HP i IAM-20689 pracują z napięciem zasilania od 3,0 do 5,5 V, pobierając mniej niż 10 mA prądu we wszystkich trybach pracy. Umożliwiają programowanie zakresu pełnej skali żyroskopu od ±41 dps do ±1966 dps oraz zakresu pełnej skali akcelerometru od ±2 g do ±65 g. Ich struktura jest odporna na przeciążenia do 10 tys. g.
