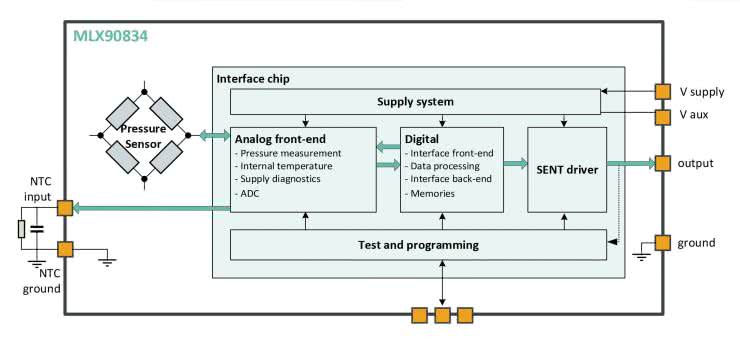

Jest to czujnik zrealizowany w technologii MEMS, umożliwiający pomiar ciśnienia cieczy i gazów (w tym czynników chłodniczych) w zakresie od 2 do 70 barów. Zawiera interfejs SENT umożliwiający odczyt wyników pomiaru ciśnienia bezwzględnego i temperatury oraz danych diagnostycznych. Struktura układu obejmuje sensor mostkowy MEMS z elementami piezorezystancyjnymi (rozmieszczonymi na membranie), wejściowe obwody analogowe (front-end), mikrokontroler 16-bitowy i rdzeń DSP, realizujący m.in. kompensację temperaturową, regulację napięcia i obsługę interfejsu SENT. Całość jest zamknięta w obudowie SO16 o wymiarach 10,2×7,5×2,3 mm.
MLX90834 może współpracować z zewnętrznym termistorem NTC. Dzięki fabrycznej kalibracji zapewnia dokładność pomiaru temperatury lepszą niż ±1°C. Dokładność pomiaru ciśnienia wynosi ±0,5% FS przez cały okres eksploatacji. Układ jest zabezpieczony przed przepięciami do 40 V i odwróceniem polaryzacji napięcia zasilającego. Może być stosowany w systemach o poziomie nienaruszalności bezpieczeństwa do ASIL C. Uzyskał kwalifikację AEC-Q100.
