Relpol - przegląd nowości

Relpol - przegląd nowości
Pobierz PDF Download icon
W portfolio polskiego producenta przekaźników z Żar pojawiło się wiele nowych produktów, które zaspokoją oczekiwania wymagających odbiorców z obszaru elektroniki profesjonalnej i automatyki przemysłowej. Relpol wprowadził nowe wyroby, ale także rozszerzył aktualną ofertę o nowe wersje dotychczasowych komponentów, charakteryzujące się wysoką jakością, dostosowanymi do potrzeb klientów parametrami technicznymi oraz, co bardzo ważne, niższą ceną.

Nowe serie pojawiły się w grupie przekaźników elektromagnetycznych subminiaturowych, miniaturowych i przemysłowych. W ramach pierwszej grupy wprowadzono następujące wyroby: RSM954N, RSM957N, RSM822N. Nowe linie w porównaniu z dotychczasowymi RSM954, RSM957, RSM822 oznaczono przez dodanie litery "N" do nazwy przekaźnika. Wszystkie komponenty wykonane są w szczelnych obudowach i przeznaczone do montażu na płytkach PCB. Cechują się niewielkimi gabarytami i przeznaczone są do przełączania niewielkich sygnałów.

Przykładowy RSM954N to nowa wersja przekaźnika RSM954, która ma zwiększone napięcie probiercze cewka/styki oraz krótsze czasy zadziałania i powrotu. Wykaz różnic w stosunku do dotychczasowego elementu zaprezentowano w pierwszej z tabel.

Z kolei RSM957N to nowa wersja przekaźnika RSM957. Jego maksymalna moc łączeniowa to 62,5 VA. Ma on jeden zestyk przełączny, którego znamionowy prąd obciążenia w kategorii DC1 wynosi 1 A/30 VDC, a znamionowy prąd obciążenia dla prądu przemiennego i obciążenia rezystancyjnego osiąga 0,5 A/125 VAC. Produkt dorównuje w pełni swoim odpowiednikom u konkurencji pod względem parametrów i jest tańszą alternatywą do oferowanego obecnie RSM957.

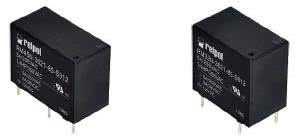

Fot. 1. Przekaźnik subminiaturowy RSM954N, znamionowy maksymalny prąd obciążenia 3 A/125 VAC (30 VDC)

Fot. 2. Przekaźnik subminiaturowy RSM957N, 1 zestyk przełączny, znamionowy maksymalny prąd obciążenia 0,5 A/125 VAC, 1 A 30 VDC

Fot. 3. Przekaźnik subminiaturowy RSM822N, 2 zestyki przełączne, znamionowy maksymalny prąd obciążenia 0,6 A/125 VAC, maks. 3 A 30 VDC

RSM822N to kolejna nowość w ofercie Relpolu o wysokiej mocy łączeniowej, szybkości, odporności na wibracje oraz szerokim zakresie temperatur pracy. W tabeli drugiej zestawiono niektóre parametry nowego RSM822N w porównaniu ze starym typem.

Przekaźniki miniaturowe

Tabela 1. Porównanie parametrów dla przekaźników subminiaturowych

W tej grupie produktów asortyment przekaźników RM50 powiększył się o wersje RM50N oraz RM51. W ofercie pojawiły się również zupełnie nowe konstrukcje takie jak RM12N, RM45N oraz RM32N.

RM50N, RM51 to podobne do siebie przekaźniki jednotorowe. Mogą one stanowić alternatywę dla przekaźnika RM50 ze względu na ten sam rozstaw wyprowadzeń oraz bardzo zbliżone rozmiary. RM51 to produkt do najbardziej wymagających aplikacji, może przełączać prądy do 10 A/250 VAC i 20 A/125 VAC dla obciążenia rezystancyjnego. Do mniejszych prądów lepszy i tańszy jest RM50N, którego maksymalne obciążenie w kat. AC1 wynosi 12 A/125 VAC.

RM12N to natomiast nowoczesny przekaźnik miniaturowy o wysokości 12,5 mm i wyprowadzeniach identycznych jak w modelu RM96. Jest on dostępny jest w różnych wykonaniach napięciowych, ze stykami AgSnO2 oraz AgNi oraz w wykonaniu z jednym zestykiem zwiernym lub przełącznym. Dla wykonania z jednym stykiem zwiernym obciążenie maksymalne to 10 A/250 VAC, dla styku przełącznego maksymalny prąd to 8 A. Wysokie napięcie probiercze izolacji cewka/styki 5 kV sprawia, że przekaźnik może być stosowany w prawie każdej aplikacji.

Natomiast RM45N, RM32N to niewielkie przekaźniki miniaturowe do obwodów PCB. Ich główną zaletą są niewielkie wymiary, niska moc pobierana przez cewki oraz wysoka zdolność łączeniowa.

Fot. 4. Przekaźnik miniaturowy RM12N przekaźnik miniaturowy, jeden zestyk przełączny, maksymalne obciążenie 8 A / 250 VAC, 8 A 30 VDC

Fot. 5. RM45N po lewej oraz RM32N po prawej

Fot. 6. R40N

Nowe przekaźniki przemysłowe

Tabela 2. Porównanie parametrów dla poszczególnych grup przekaźników

Nowości w grupie komponentów dla przemysłu to R30N oraz R40N. Typowe aplikacje tych komponentów obejmują urządzenia stosowane w motoryzacji, maszynach, urządzeniach elektrycznych, klimatyzatorach, i dużym sprzęcie AGD. Przekaźniki przeznaczone do montażu na płytkach PCB charakteryzują się bardzo wysoką mocą łączeniową nawet 7,2 kVA w kategorii AC1 dla wykonania 1Z (R30N) i obciążalnością prądową trwałą zestyku 30 A. Dla wersji R40N to odpowiednio 9,6 kVA i 40 A. Dostępne w wielu wykonaniach napięciowych cewki aż do 110 VDC oraz ze stykami AgSnO2 lub AgCdO. Mimo dużej mocy łączeniowej producentowi udało się utrzymać moc pobieraną przez cewkę na niskim poziomie 0,9 W. Atutem przekaźników R30N i R40N jest duża odporność na wstrząsy i wibracje oraz szeroki zakres temperatur pracy -55...100°C - to wartość bardzo bliska temperaturze uznawanej za charakterystyczną dla sprzętu militarnego (-55°C...+125°C).

Szczegółowe karty techniczne wszystkich nowych przekaźników można pobrać ze strony www.relpol.pl lub zamówić e-mailem: marketing@relpol.com.pl.

Artykuł ukazał się w
Elektronika Praktyczna
kwiecień 2014
