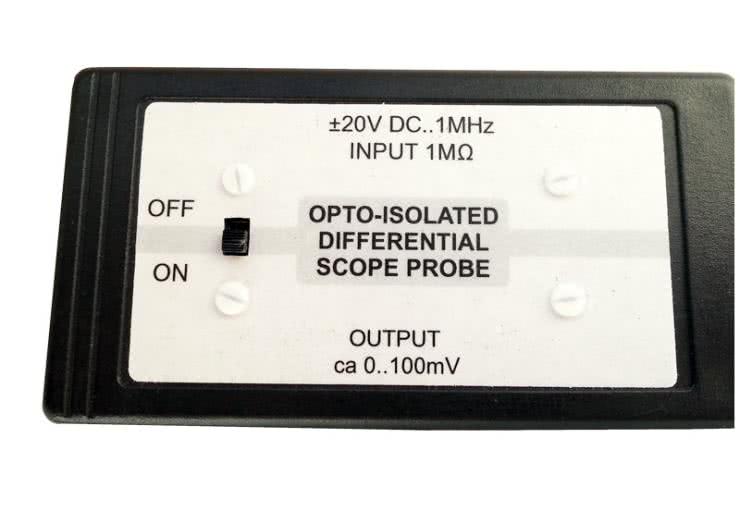

Różnicowa sonda pomiarowa z izolacją galwaniczną, AVT5378

Różnicowa sonda pomiarowa z izolacją galwaniczną, AVT5378

Praktyczne, niedrogie rozwiązanie sondy pomiarowej, które przyda się wszystkim konstruktorom zajmującym się urządzeniami dla energoelektroniki.

Dzięki zastosowaniu różnicowej sondy pomiarowej, na wejście oscyloskopu jest podawany wyłącznie sygnał sterujący bramkami tranzystorów MOSFET. Przy tym można równocześnie obserwować przebiegi znajdujące się na różnych potencjałach (low-side i high-side), a dzięki izolacji galwanicznej nie trzeba stosować transformatora na zasilaniu.

Wybrane parametry:

  • napięcie wejściowe: -20V...+20 V
  • impedancja wejściowa: 1 MV/~10 pF
  • pasmo pomiarowe: DC...134 kHz (spadek 0,5 dB)...633 kHz (spadek 3dB)
  • opóźnienie zbocza narastającego/opadającego: ok.500 ns/ok. 500 ns
  • współczynnik przetwarzania: ok. 200:1 (10V ->50mV)
  • maksymalne napięcie wejściowe: ±100 V
  • zasilanie 4 baterie R6 (AA)
  • pobór prądu: 19mA (obwód wejściowy), 200mA (obwód wyjściowy)
  • wymiary płytki 100x59mm

Projekt AVT 5378 EP 01/13
