Uniwersalny układ czasowy 230V, AVT5730

Uniwersalny układ czasowy 230V, AVT5730

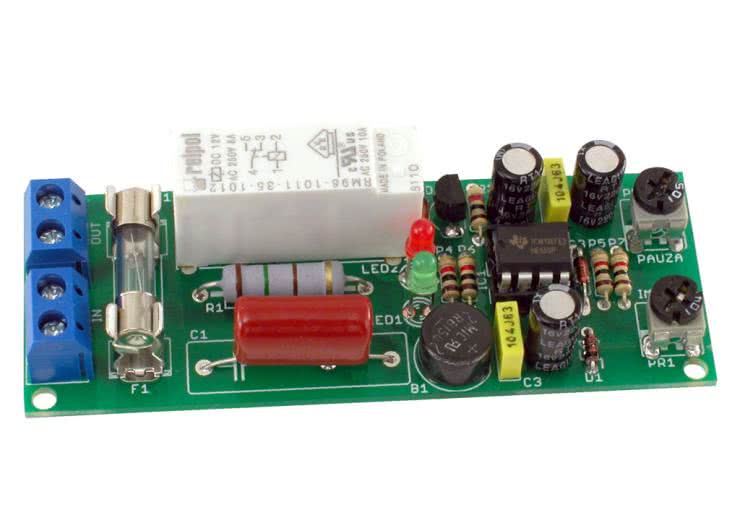

Niezwykle prosty, ale funkcjonalny układ czasowy, który pozwala sterować dowolnym urządzeniem zasilanym z sieci energetycznej 230 V AC w sposób cykliczny, przerywany. Bazuje na nieśmiertelnej i legendarnej kostce NE555 w typowym układzie astabilnym – generator wytwarza impulsy o stałej czasowej określonej przez kombinacje kondensatora i rezystorów. Jako element sterujący zastosowano przekaźnik.

Wybrane parametry:

• płynna regulacja czasu włączenia i wyłączenia,
• zakres czasu włączenia: 0,5…15 s,
• zakres czasu wyłączenia: 0,5…60 s,
• sygnalizacja pracy diodą LED,
• element wykonawczy: przekaźnik,
• max. obciążenie wyjścia: 8 A, 230 V AC,
• zasilanie 230 V AC

Projekt AVT 5730 EP 11/19
