Sterownik wejść mostka H, AVT5723

Sterownik wejść mostka H, AVT5723

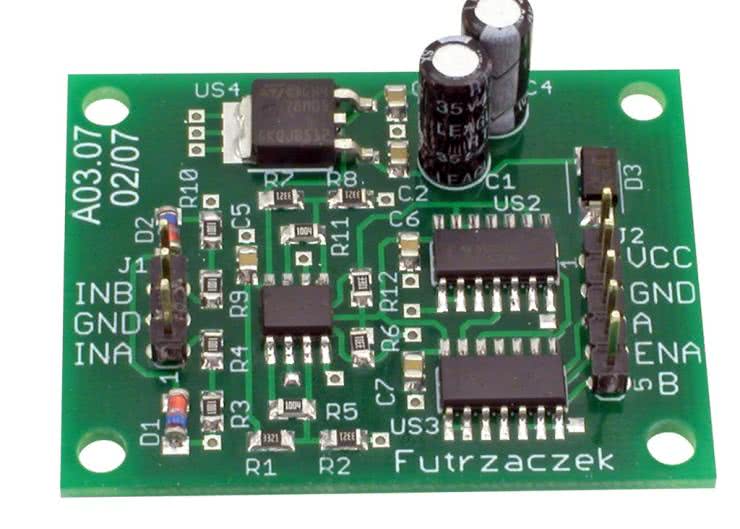

Zastosowanie silników prądu stałego o mocy większej niż przewidział producent danego urządzenia, może zakończyć się niepowodzeniem z uwagi na niedostateczną wydajność prądową wbudowanego w urządzenie mostka H. Przedstawiony układ „konwertuje” sygnały z wyjścia mostka H na postać przystosowaną do sterowania innym tego typu układem, o większej mocy

Wybrane parametry:

• wejścia przystosowane do wykrywania kierunku obrotów zadanych mostkiem H
• wyjścia typu TTL (0/5 V) do sterowania mostkiem H: A, B, ENABLE
• maksymalna częstotliwość pracy ok. 50 kHz
• zasilanie stałym napięciem 8…35 V
• pobór prądu ok. 7 mA

Projekt AVT 5723 EP 10/19
