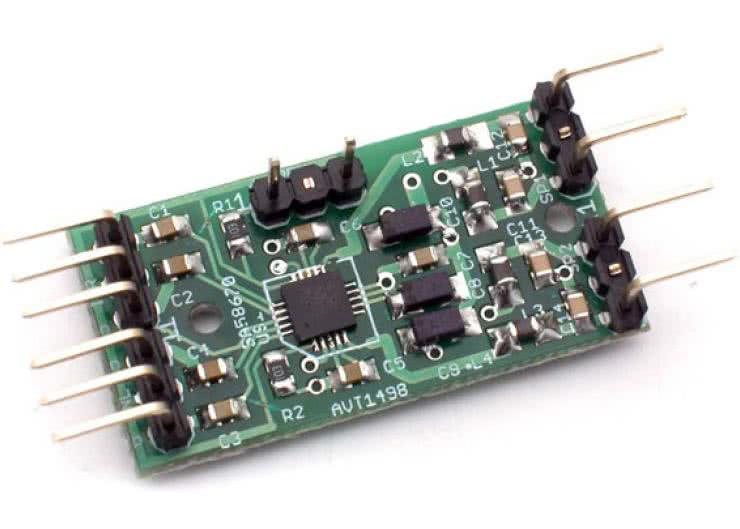

Bardzo mały wzmacniacz mocy, AVT1498

Bardzo mały wzmacniacz mocy, AVT1498

W poniższym projekcie zastosowany został układ SA58670 – kompletny, scalony wzmacniacz klasy D. Producent ‘zapakował’ go w obudowę HVQFN20 o wymiarach 4x4mm. Niewątpliwymi zaletami wzmacniacza są niewielkie wymiary i wysoka sprawność. Dzięki temu można go bez problemu zastosować w urządzeniach przenośnych, bateryjnych systemów nagłaśniających: radioodbiorników, odtwarzaczy itp. Standardowo układ ma 2 wejścia zrównoważone. Dla współpracy w układzie z wejściami pojedynczymi wystarczy odpowiednie połączyć z masą.

Wybrane parametry:

  • moc wyjściowa 2x2.1W (2x4omy)
  • praca w klasie D
  • wejścia symetryczne lub niesymetryczne
  • możliwa zmiana wzmocnienia: 2, 4, 8 lub 16V/V
  • niewielkie wymiary gotowej płytki
  • zasilanie 2.5-5Vdc
  • wymiary płytki 35x18mm

Projekt AVT 1498 EP 10/08
